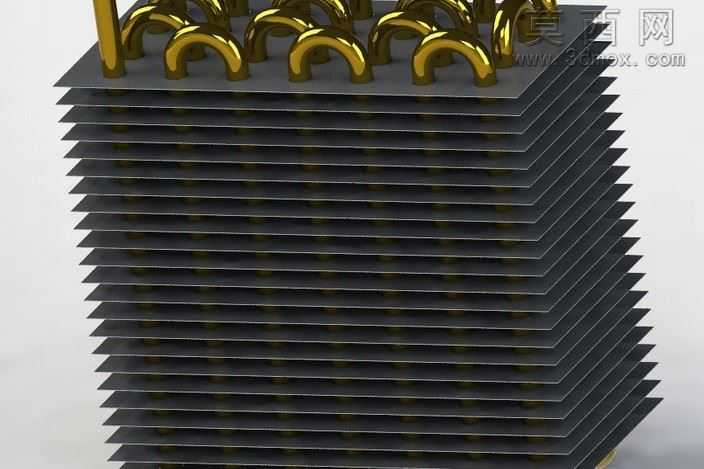

叠层翅片式凝汽散热冷却装置结构模型

本模型采用SolidWorks进行全参数化三维建模，整体采用规整的叠层式结构设计，核心散热主体由数十层平行排布的薄型散热翅片堆叠构成，建模过程中对翅片的厚度、层间距进行了精准的参数约束，保证每层翅片的平行度与层间间隙的一致性，还原真实散热器件的结构特征。翅片顶部设计有阵列排布的U型导流连接管，建模时采用扫描特征完成弯管结构的构建，对弯管的弯曲半径、管壁厚度进行了符合工业设计规范的参数设定，还原导流管路的圆滑过渡形态，避免结构干涉。材质渲染阶段，主体散热翅片采用深灰哑光金属材质，调整材质的粗糙度与金属度参数，模拟铝合金或钢制散热片的哑光金属质感，还原工业散热器件的真实表面触感；顶部U型导流管采用亮面抛光金色金属材质，通过调整反射率与高光参数，突出金属管路的光洁质感，与深色翅片形成强烈的视觉对比，清晰区分不同功能的结构部件。结构设计上，叠层翅片通过增大与空气的接触面积提升换热效率，顶部U型管路实现介质的导流连通，整体结构紧凑规整，建模过程中对所有装配部件添加了同轴、平行、间距配合约束，保证整体装配结构的合理性，无错位、干涉问题。设计思路围绕工业换热散热场景的实际需求展开，还原凝汽散热装置的核心结构特征，既保证模型外观的视觉还原度，也确保内部结构逻辑符合真实器件的工作原理，可用于散热结构原理展示、换热设备设计参考等场景，模型的所有特征均保留可编辑参数，方便后续根据实际需求调整翅片数量、层间距、管路尺寸等参数，适配不同的换热功率需求。
