四程直管管壳式余热回收换热器结构

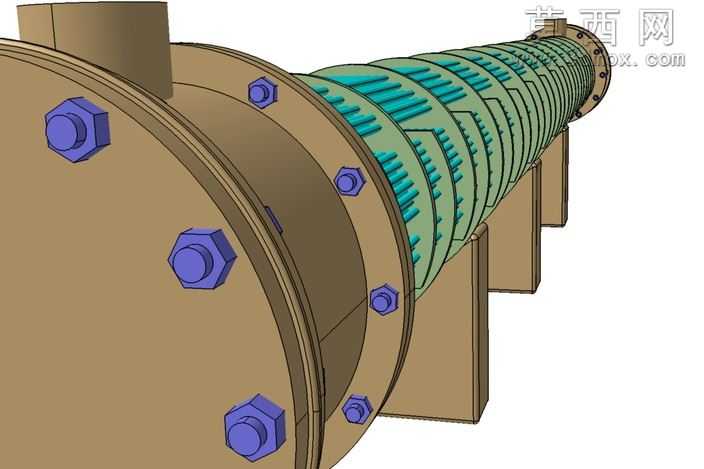

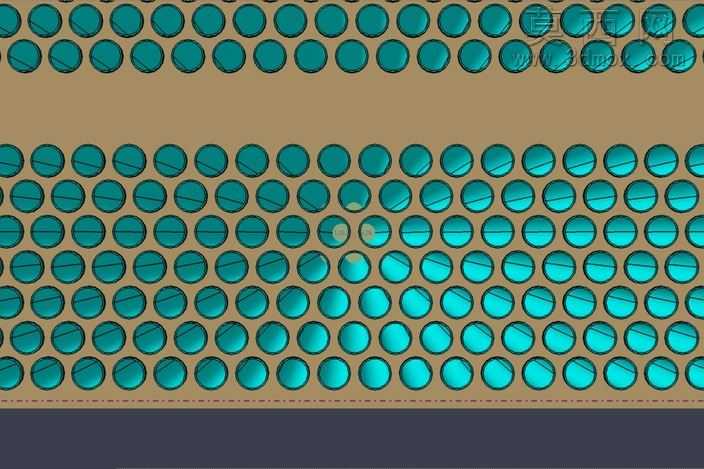

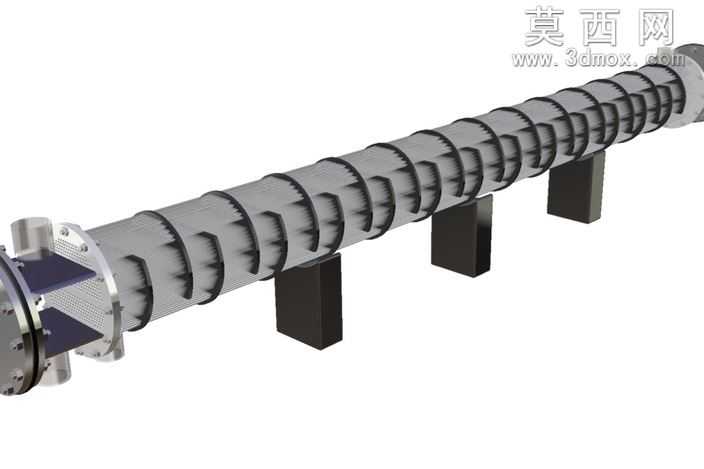

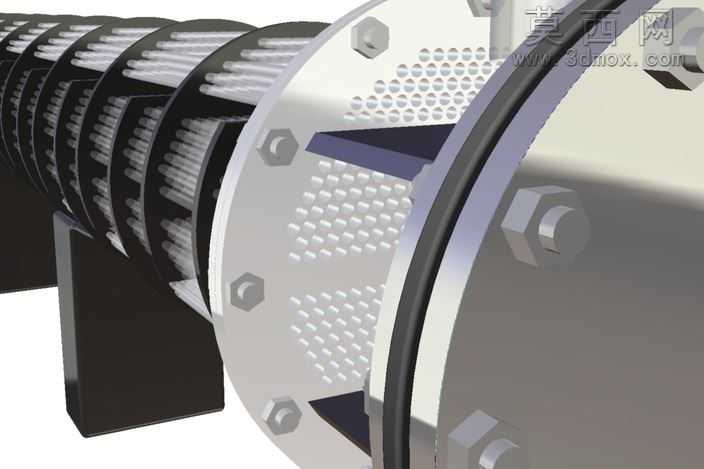

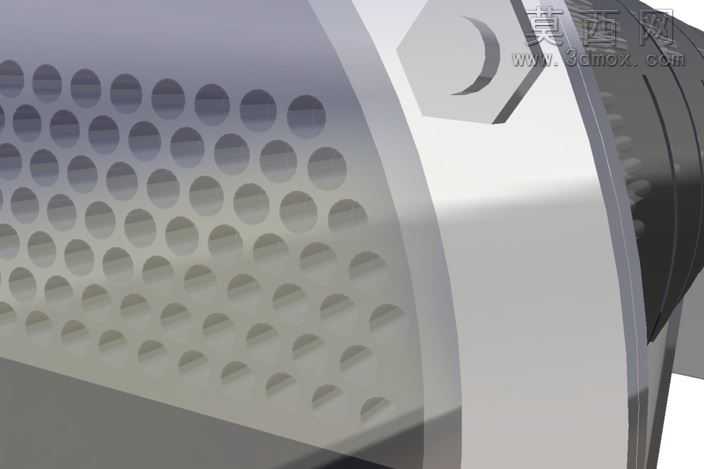

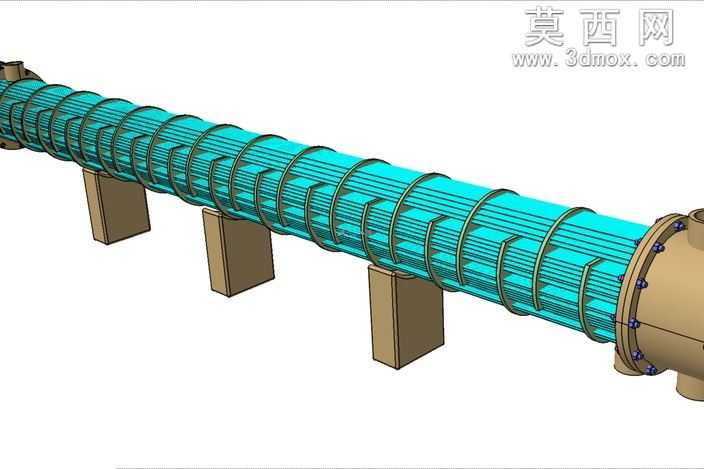

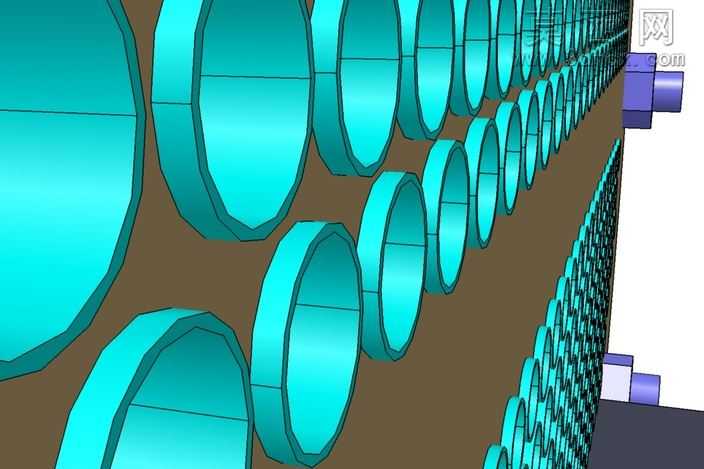

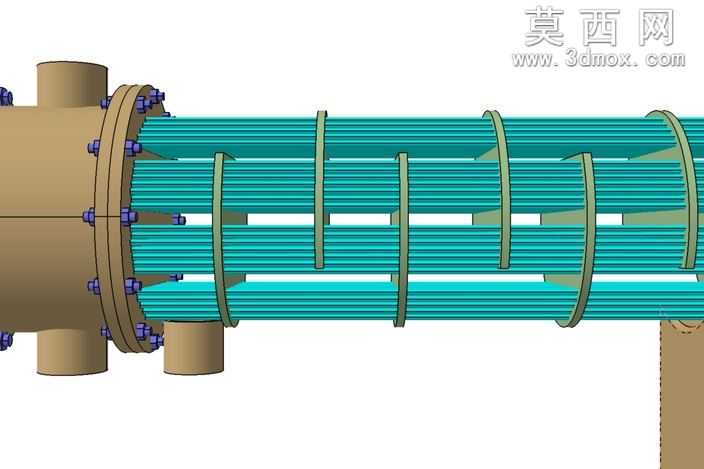

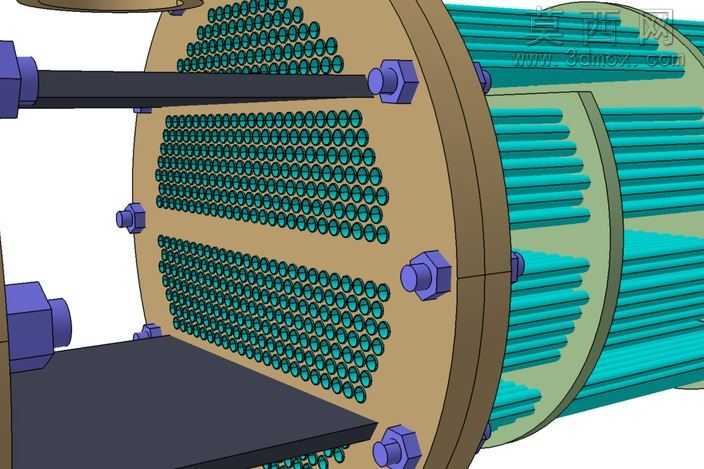

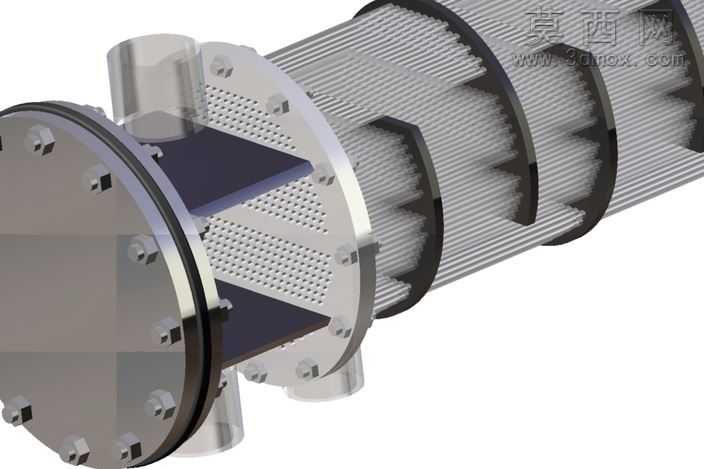

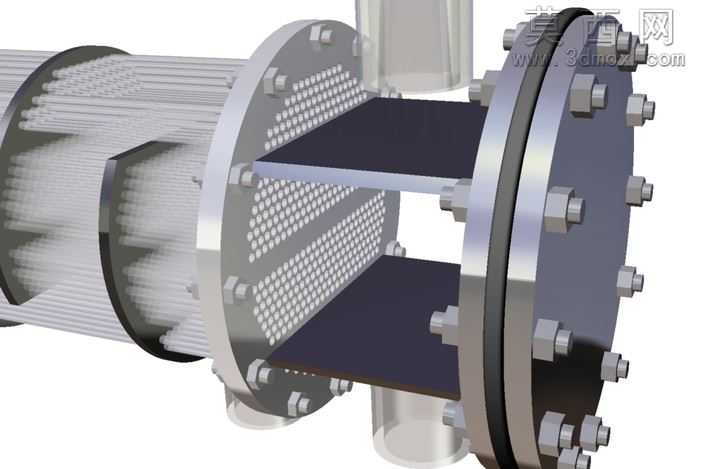

本作品为四传递直管型管壳式换热器三维模型，主要面向工业余热回收场景设计，建模过程严格遵循管壳式换热器的工程设计规范，完整还原了设备的全部核心结构。建模阶段采用参数化设计思路，首先搭建筒体主体框架，精准绘制筒身的分段结构与折流板的排布位置，折流板采用垂直于换热管轴向的布置方式，合理规划壳程流体的流动路径，避免流体短路，提升壳程换热效率。管板部分严格按照布管规则完成数百根换热直管的阵列排布，保证换热管与管板的连接位置精准对齐，还原了管板上的螺栓孔、密封槽等细节结构，两端封头部分采用可拆式法兰连接设计，法兰上的紧固螺栓、螺母均按照标准件参数建模，清晰呈现法兰连接的密封结构与装配关系。材质渲染阶段，针对不同部件的工程实际材质进行区分设置：筒体、管板、法兰、螺栓等承压金属部件采用哑光不锈钢材质，还原金属表面的细腻磨砂质感与金属反光特性；换热管束采用亮面金属材质，凸显薄壁管材的光洁表面特性；密封垫片采用黑色耐温橡胶材质，通过哑光深色质感与金属部件形成明确区分，便于识别密封结构位置。模型采用半剖视角展示内部结构，可清晰观察到壳程内部的折流板走向、换热管的排布方式、封头内的分程隔板结构，四程设计通过封头内的隔板将管程流体分为四个流动回程，大幅延长管程流体的流动路径，提升换热充分度。设计过程中充分考虑设备的实际应用需求，针对余热回收工况的流体特性优化折流板间距与换热管管径参数，保证设备在废热回收场景下具备较高的换热效率与结构稳定性，所有部件的装配关系完全符合实际设备的装配逻辑，无干涉错位问题，可用于换热原理演示、结构设计参考、工程方案展示等场景，清晰直观地展现四程直管式换热器的工作原理与结构特点。
