水泥熟料磨储一体化工业生产装置

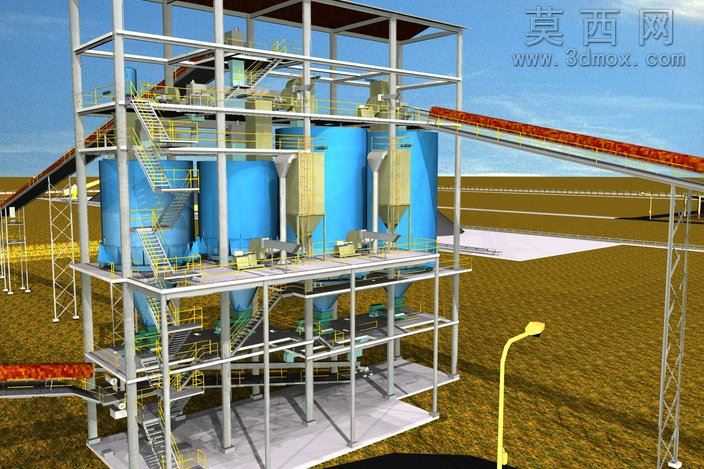

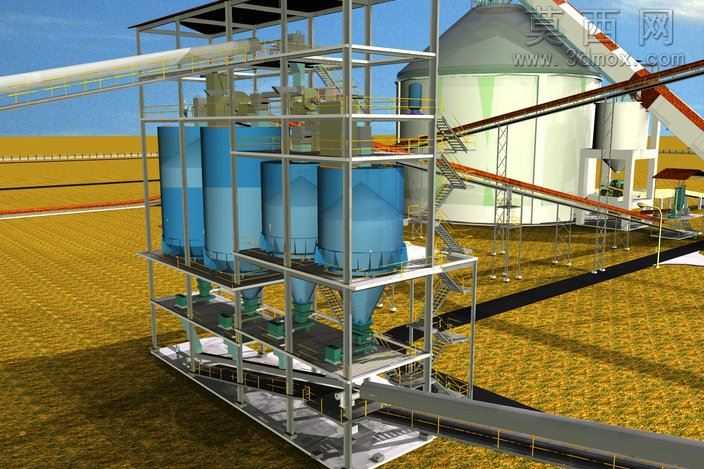

本作品为水泥生产环节熟料存储与磨前预处理的成套工业装置三维建模成果，建模过程严格遵循水泥生产线实际工艺布局逻辑，采用参数化建模方式完成全结构搭建。首先针对多层钢框架支撑结构进行精准建模，按照工业钢结构设计规范还原H型钢立柱、横梁、斜向支撑的截面规格与连接节点，还原多层操作平台的铺板、防护栏杆、斜向爬梯的细节，爬梯的踏步间距、护栏高度均符合工业安全操作标准，框架各层的荷载预留空间完全匹配上部设备的安装尺寸需求。其次完成核心储料筒仓的建模，还原筒仓的圆柱形主体、下部锥斗出料结构、仓顶除尘与进料接口，筒仓外壁的加强筋、检修人孔、料位检测安装位均做精细化还原，筒仓内部的防磨衬板预留结构也按照实际工艺要求做了结构体现。随后完成输送系统的建模，包含长距离皮带输送机的桁架结构、皮带托辊组、驱动滚筒、改向滚筒、头部落料斗、尾部张紧装置，同时还原各层平台之间的垂直提升送料结构，将熟料从筒仓出料口输送至磨粉环节的输送路径做了完整的结构贯通。建模过程中对附属设施也做了细致还原，包含平台上的检修照明路灯、设备旁的操作检修通道、输送廊道的封闭护板、各设备之间的连接溜管。材质渲染阶段，针对不同部件匹配对应工业材质：钢结构框架采用银灰色金属防锈漆材质，筒仓主体采用工业蓝色防腐涂层材质，输送皮带采用黑色耐磨橡胶材质，爬梯与护栏采用黄黑相间的安全警示配色，地面采用工业厂区的硬化地坪与周边土质场地的差异化材质，通过光影渲染还原户外工业场景的自然光效果，突出装置的立体层次与结构关系。设计思路上完全围绕水泥熟料从筒仓存储到磨粉喂料的工艺流进行布局，确保各设备之间的位置关系、物料走向完全符合实际生产逻辑，既还原了整套装置的工业外观，也清晰展现了内部的物料输送与存储结构，可用于水泥生产线的工艺展示、布局规划参考、安装施工交底等场景。
