三角加强壁挂式承托置物支架结构

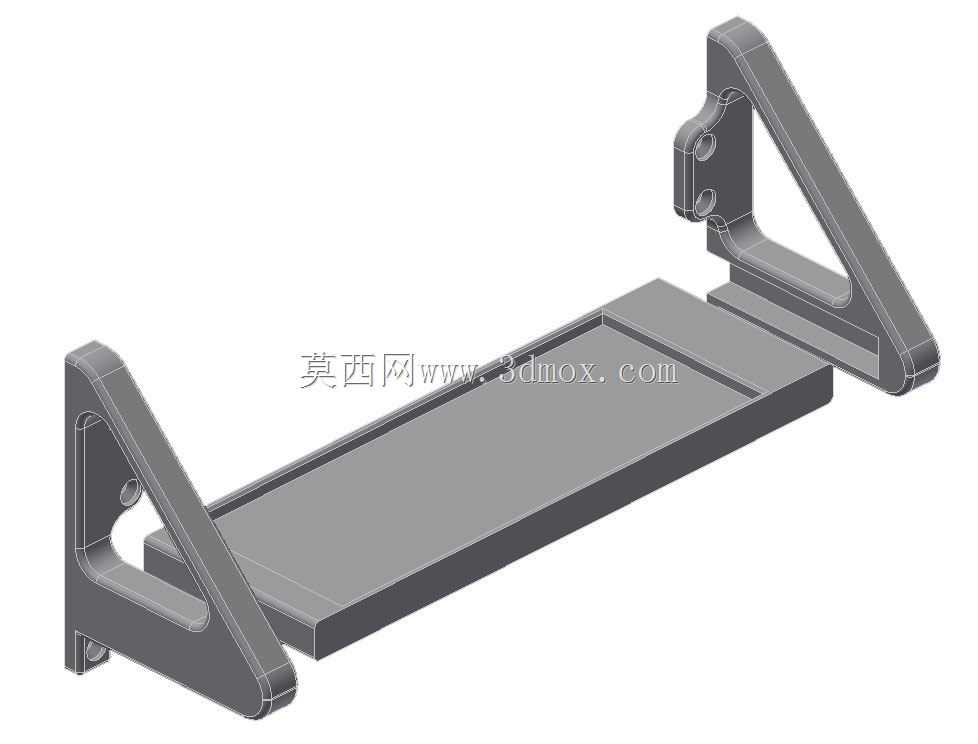

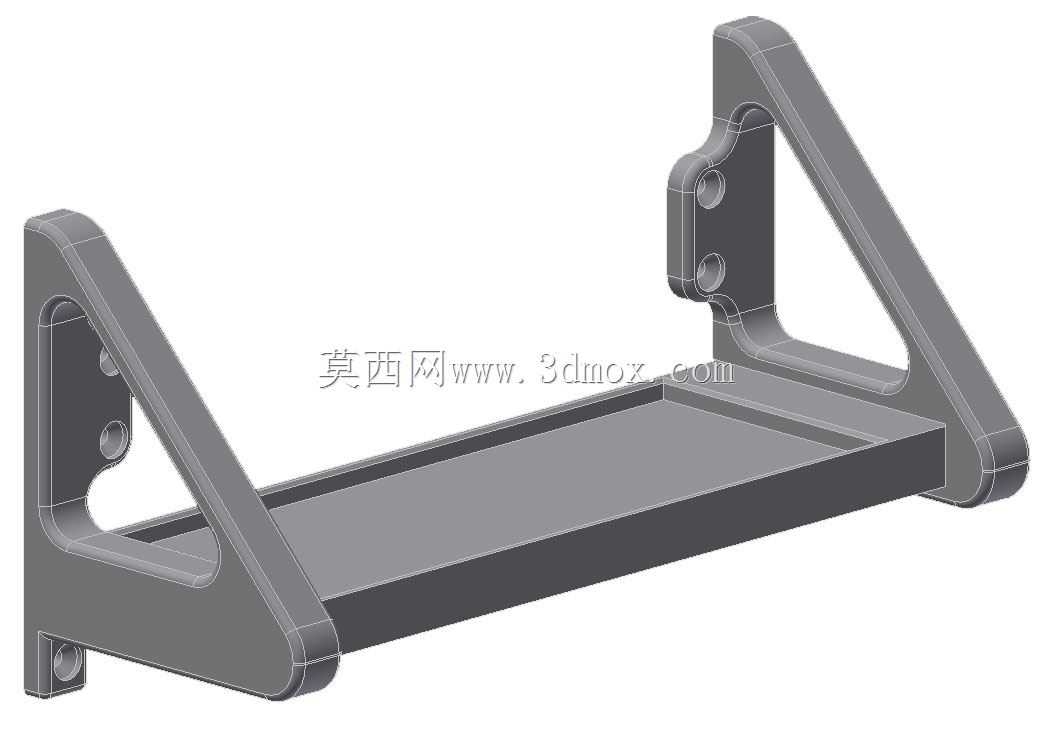

　　这款壁挂承托支架的结构设计，核心围绕墙面固定后的悬臂承重场景展开，日常多应用在车间工位旁的工具置物、小型设备侧边的附件承托、实验室墙面的零散器具摆放这类需要利用垂直墙面空间、减少台面积用的工况。从实际使用的受力逻辑出发，支架采用双侧三角斜撑的加强结构，区别于直臂式壁挂件容易在根部产生应力集中的问题，斜撑从置物平台的远端底部直接延伸至墙面安装座位置，把平台上放置物件产生的垂直向下载荷，一部分通过安装座的垂直面剪力传递到墙面，另一部分通过斜撑分解为沿斜撑方向的压应力，避免安装座与平台衔接的直角位置长期受载出现疲劳变形。

　　置物平台采用带围边的浅槽式设计，平台边缘做了凸起的挡边结构，放置在上面的小型盒件、工具、零散零件不会因为日常触碰或者设备运行产生的振动从侧边滑落，平台表面做了平整的承托面，没有多余的凸起结构，不管是放置方形的电气盒、小型工装夹具还是日常使用的工具盒，都能保证接触面完全贴合，不会出现局部悬空导致的放置不稳问题。墙面安装座上预留了两个沉头安装孔，孔位做了沉台设计，安装时螺丝头可以完全埋入安装座平面内，不会突出表面刮蹭放置的物件，两个安装孔的间距经过匹配常规墙面膨胀螺丝的安装间距设定，安装时不需要额外调整孔位，直接在墙面标记打孔即可完成固定，安装座与墙面贴合的面做了完全的平面处理，保证安装后整个支架不会因为贴合面存在缝隙出现晃动。

　　斜撑与平台、斜撑与安装座的衔接位置都做了大圆角过渡处理，没有尖锐的直角应力集中点，在承受偏载的时候，圆角位置可以分散应力传递路径，不会因为局部应力过大出现焊缝开裂或者构件断裂的问题，整个支架的所有棱边都做了倒钝处理，安装和使用过程中不会划伤操作人员的手部。从安装边界来看，支架整体向外伸出的长度适配常规墙面置物的伸手操作距离，安装后不会因为伸出过长影响通道通行，上下方向的安装高度可以根据实际使用需求灵活调整，不需要配套其他转接件，直接通过膨胀螺丝或者自攻螺丝就能固定在水泥墙面、木质柜体侧面、铝型材框架立面等多种安装基底上。

　　在结构建模的过程中，所有配合面的公差都按照常规五金冲压或者钣金折弯的工艺精度设定，安装孔的位置度偏差控制在合理范围内，实际生产加工时不需要二次调整孔位就能顺利完成装配，三角斜撑的厚度经过受力核算，在常规置物承重范围内不会出现下挠变形，长期使用也能保持平台的水平度，不会因为承重导致平台前端下垂，影响放置物件的稳定性。不同于市面上常见的薄壁冲压支架，这款支架的构件厚度设定兼顾了承重能力和整体重量，不会因为过厚导致安装时负重过大，也不会因为过薄导致承重不足，不管是用在生产车间的工位旁放置常用量具、工具，还是用在小型设备的侧边放置控制附件、备用零件，或是家用场景下放置小型零散物件，都能满足使用需求。支架的整体结构没有多余的装饰性设计，所有结构特征都服务于承重和安装的实际功能，没有冗余的构件，生产加工时可以通过钣金折弯、焊接或者一体式3D打印的方式制作，不同加工工艺都能顺利实现结构成型，不需要复杂的工装夹具就能完成生产。
