104mm规格方形防水电气接线盒结构

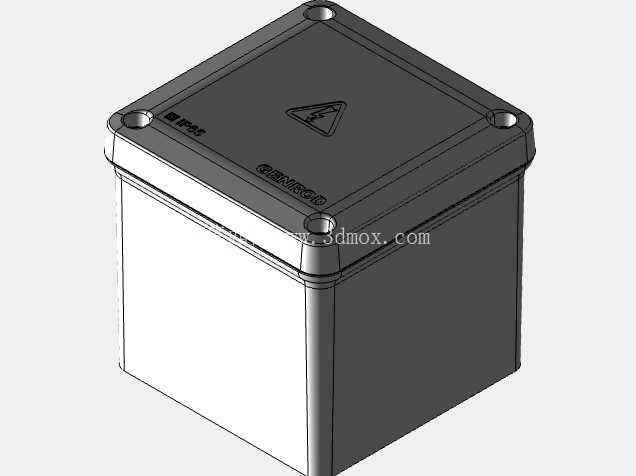

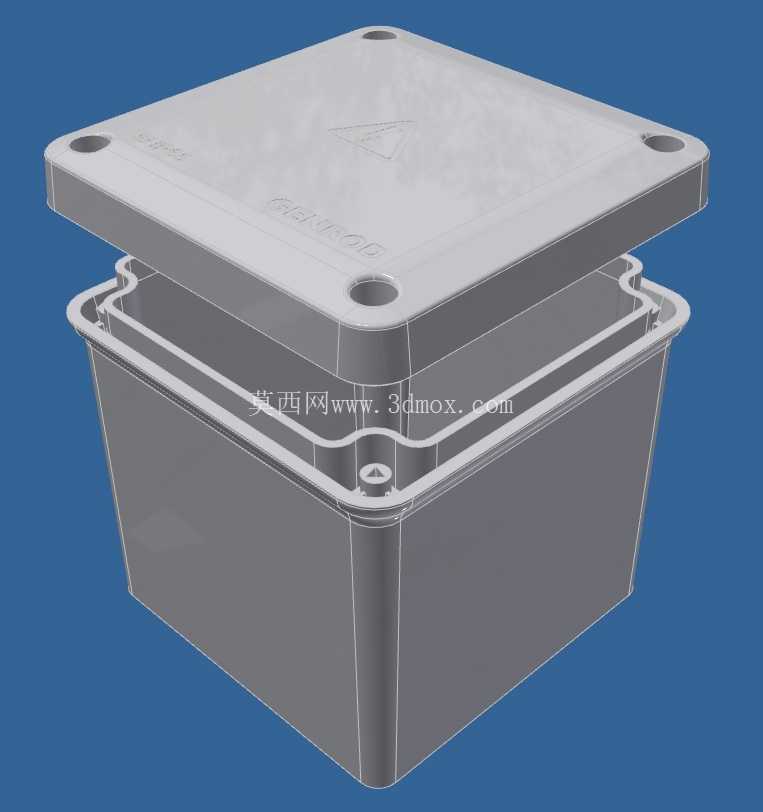

这款104毫米见方的电气盒，是户外低压电气布线、小型工控模块内置安装场景里非常常用的防护壳体，日常在户外监控设备接线、厂区露天传感器节点防护、小型光伏支路接线、户外照明分线这些场景里，这类壳体的选用占比很高。从结构设计来看，盒体与上盖采用法兰边螺栓紧固的形式，四个角位预留的安装沉孔，既可以实现上盖与盒体的压紧密封，也能作为整盒对外的固定安装孔位，安装时不需要额外在盒体侧面打孔，避免破坏壳体整体的防护性能。盒口位置设计了一圈凸起的密封筋，装配时配合橡胶密封圈，能够实现盒内空间与外部环境的隔绝，应对户外淋雨、扬尘、短时溅水的工况，满足常规户外电气安装的IP防护要求。

尺寸边界上，这款盒体三个方向的外轮廓尺寸均为104毫米，属于紧凑型的方形防护壳体，内部可用空间接近立方体，能够容纳4-6组接线端子排，或者小型的信号转换模块、继电器模组，不会因为内部空间异形造成元器件排布困难。盒壁采用均匀壁厚的压铸成型设计，壁厚控制在兼顾结构强度与材料成本的合理区间，既能够保证壳体在常规安装外力下不会发生形变，也不会因为壁厚过大造成材料浪费、整体重量超标。上盖表面做了平整化处理，没有多余的凸起结构，既可以在表面粘贴设备标识标签，也不会在户外积灰积水，减少长期使用后的污渍残留。

从实际选型适配的角度来说，这类方形电气盒的安装固定非常灵活，既可以通过四个角的安装孔直接固定在墙面、设备支架、立杆安装板上，也可以搭配配套的安装耳件实现导轨挂载，适配不同的安装场景。盒体内部的底部预留了通用的安装柱位，可以直接固定标准尺寸的PCB板、端子安装导轨，不需要用户后期在盒内额外打孔攻丝，减少现场装配的加工工作量。密封结构的设计上，盒口的密封槽与上盖的压合边做了错位配合，当螺栓均匀锁紧时，密封圈能够受到均匀的压紧力，不会出现局部压合不严导致的防护失效问题，这点在户外长期使用的场景下尤为重要，很多同类壳体因为密封压合结构设计不合理，使用一两年后就会出现进水进灰的问题，造成内部电气元件短路损坏。

在结构建模的细节处理上，这款盒体的所有转角位置都做了合理的圆角过渡，既符合压铸成型的工艺要求，避免压铸过程中出现应力集中、填充不满的工艺缺陷，也能减少安装过程中尖锐边角对施工人员的划伤风险。法兰边的厚度比盒壁略厚，能够保证螺栓锁紧时的结构强度，不会因为锁紧力过大造成法兰边开裂变形。上盖四个角的沉孔深度经过精确计算，锁紧螺栓后螺栓头不会高出上盖表面，既保证了外观的平整，也避免螺栓头长期暴露在外受到磕碰锈蚀。盒体内部的转角位置同样做了圆角处理，方便内部布线时线缆的弯折排布，不会出现尖锐棱角割破线缆绝缘层的隐患。

这类标准化尺寸的电气盒，在电气配套行业里属于通用性极强的配件，不需要针对单个项目开模定制，直接选用标准规格就能满足大部分小型电气节点的防护需求，能够大幅降低项目的配套成本，缩短项目的实施周期。从结构设计的合理性来看，104毫米的立方体尺寸兼顾了内部元器件容纳空间和外部安装的空间占用，不管是在狭小的设备舱内安装，还是在户外立杆上挂载，都不会因为体积过大造成安装干涉。盒体的材质选用压铸铝合金的话，还具备一定的电磁屏蔽效果，能够减少内部信号模块受到的外部电磁干扰，同时铝合金材质的散热性能优于塑料壳体，内部带轻微发热的元器件工作时产生的热量可以通过盒壁及时散出，提升内部元件的工作稳定性。
