CAMLogicTEC23旋转液位传感结构设计

在工业流体储放、制程管路的液位管控场景中，这类旋转式液位检测部件的应用覆盖范围极广，从中小型储液罐的高低位触发，到液压系统油箱的液位联锁，再到冷却循环回路的液位异常告警，都能看到这类结构的身影。和常见的浮球直动式液位开关不同，这款旋转液位传感结构采用侧装旋入式的主体设计，主体外壳做了阶梯轴式的外螺纹衔接段，安装时可以直接通过螺纹配合固定在储液容器侧壁的预留安装孔上，不需要额外做复杂的法兰转接，适配壁厚在一定范围内的容器壁安装，安装时的轴向定位可以通过螺纹旋入深度微调，配合密封垫圈就能满足常规工业场景的密封要求，避免储液渗漏。

从结构设计逻辑来看，这款部件将旋转驱动、信号触发模块全部集成在主体的壳腔内部，外部仅伸出带检测叶片的旋转轴段，轴体和壳体之间做了多级密封结构设计，能够阻挡容器内的液体、水汽渗入壳腔内部，保护内部的触发组件不受流体侵蚀。伸出的检测叶片采用倾斜式的薄型结构设计，当液位未触及叶片时，叶片在内部驱动机构的带动下保持低速旋转状态，一旦液位上升浸没叶片，液体对叶片的阻力会瞬间增大，内部的触发机构就会检测到扭矩变化，输出对应的液位开关信号，这种检测逻辑不受液体颜色、粘稠度、导电性能的影响，相比光电式、电容式液位传感器，对复杂工况下的流体适配性更强，哪怕是带有少量杂质的工业冷却液、液压油、润滑油脂，都能稳定触发检测，不会因为介质附着在检测端出现误判。

主体外壳的造型做了多面切边的结构处理，并非完全的圆柱外形，一方面是方便安装时使用工具夹持拧紧，避免安装过程中外壳打滑，另一方面也为内部的组件排布预留了足够的空间，侧方预留的接线接口采用内螺纹衔接结构，可以配套标准的工业防水接头，接线完成后能够满足户外、潮湿工况下的接线防护要求。旋转轴的伸出长度经过适配设计，叶片安装位置和壳体端面的距离经过测算，既不会因为距离过近导致容器壁附近的流场扰动影响检测精度，也不会因为伸出过长导致运输、安装过程中叶片受外力碰撞变形。叶片本身采用薄金属片冲压成型，表面做了钝化处理，长期浸泡在常规工业流体中也不会出现锈蚀、结垢的问题，叶片和转轴的连接采用铆钉压合的固定方式，不会因为长期旋转受力出现松脱。

在实际选型适配时，这类旋转液位传感器可以根据容器的安装位置调整安装朝向，既可以水平侧装在容器侧壁检测固定高度的液位点位，也可以倾斜一定角度安装，适配不同的液位触发高度需求。内部的旋转驱动组件采用低功耗的减速结构，运行过程中转速极低，不会对容器内的流体产生明显的搅动，也不会因为长期连续运行出现过度磨损，整体的运行寿命远高于普通的浮球式开关。和顶装式的长杆液位传感器相比，这款侧装结构不需要从容器顶部伸入长杆，对于顶部空间受限、或者容器内部有搅拌机构的场景，不会出现检测杆和内部构件干涉的问题，安装维护时只需要从侧壁拧下主体即可，不需要排空容器内的全部介质，后期维护的便捷性更高。

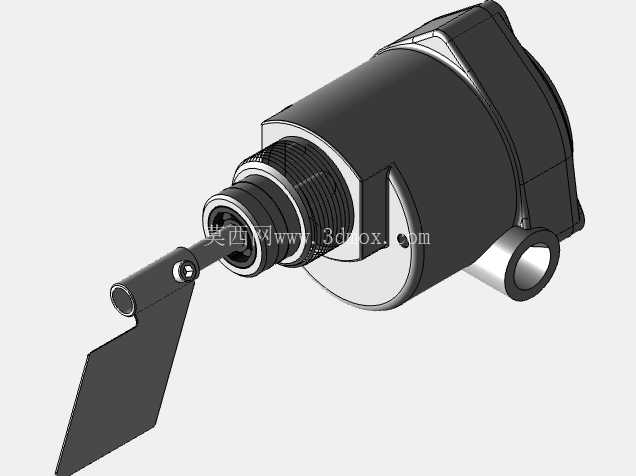

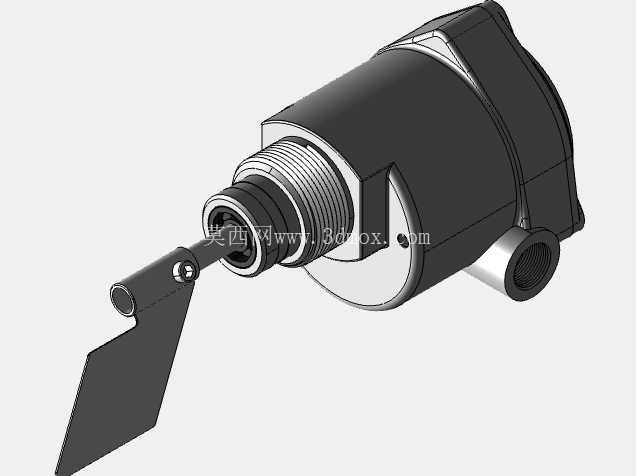

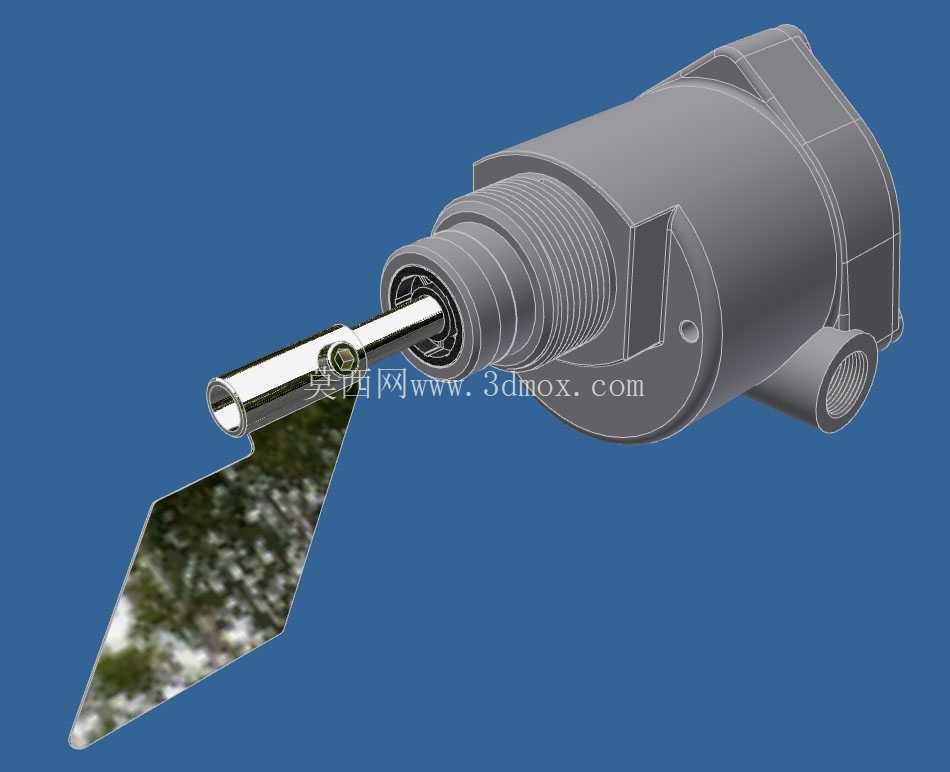

从三维建模的细节来看，这款模型还原了壳体上的所有安装特征，包括外螺纹的牙型细节、接线端的内螺纹结构、壳体上的定位切边、转轴和叶片的连接结构，甚至壳体表面的安装标识凸点都做了还原，不管是用来做设备整体的装配干涉检查，还是做工业场景的可视化渲染，都能直接适配使用。建模时对壳体的壁厚做了符合实际工艺的处理，外壳的转角位置都做了合理的圆角过渡，符合压铸类壳体零件的生产工艺要求，不会出现壁厚突变、尖角应力集中的结构问题，转轴和壳体之间的密封槽位置也预留了标准的密封件安装空间，和实际工业产品的结构尺寸保持一致，结构设计人员在做储液设备、流体系统的设计时，可以直接调取这个模型做布局排布，不需要重新测绘建模，能够大幅缩短设备设计阶段的选型排布周期。
