工业气动系统波纹型真空吸盘结构

在自动化生产线的物料搬运环节，这类波纹型真空吸盘是气动抓取系统里的核心接触执行部件，常配套在机械手末端执行器上，完成板材、玻璃、注塑件、包装盒等表面相对平整工件的拾取与移载作业，相比夹爪式抓取结构，它不会对工件表面造成夹持压痕，适配不同材质、不同表面曲率的工件，在3C电子组装、包装物流、钣金上下料、注塑机取件工位都有极高的应用普及率。

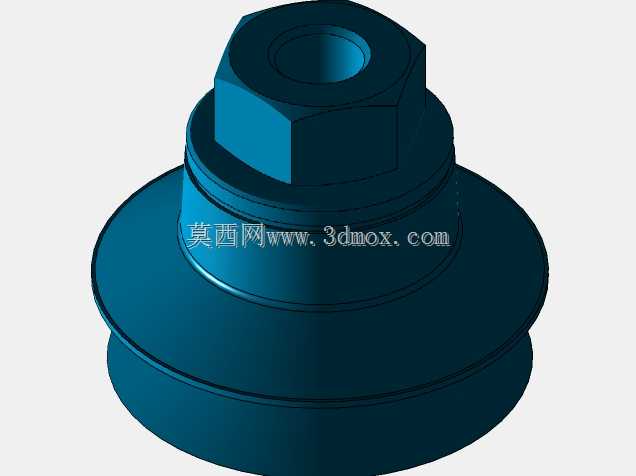

从结构设计逻辑来看，这款吸盘采用双层波纹式唇边结构，上部的六角连接段直接匹配标准气动管路接头，不需要额外设计转接安装座，六角结构本身就是为了安装时方便扳手夹持锁紧，避免安装过程中吸盘本体跟转导致的密封面错位。上部的刚性连接段采用硬质工程塑料材质，保证和接头连接后的结构刚度，不会因为真空负压产生的拉力出现连接段变形漏气；下部的双层波纹唇边采用柔性耐磨橡胶材质，第一层唇边接触工件表面时，波纹结构可以提供10-15mm的自适应压缩行程，哪怕工件表面存在0.5mm以内的平面度误差，或者机械手定位存在±2mm的位置偏差，唇边都能通过自身变形完全贴合工件表面，快速建立真空负压，不会因为接触不严密出现真空泄漏导致的工件掉落。第二层波纹结构则提供了额外的缓冲余量，在机械手快速下行接触工件的瞬间，能吸收接触冲击力，避免硬接触磕伤工件表面，尤其是针对玻璃、显示屏外壳这类易刮伤的工件，这种缓冲结构能大幅降低生产过程中的不良率。

从安装边界尺寸来看，这款吸盘的唇边最大直径覆盖50mm到75mm的适配规格，连接段的外螺纹采用气动行业通用的G1/4标准管螺纹，和市面上绝大多数真空发生器、真空接头的安装尺寸完全兼容，不需要单独定制转接件，设备维护更换时可以直接替换同规格的其他品牌吸盘，互换性极强。安装时只需要保证连接螺纹处缠绕生料带或者加装密封垫圈，就能保证气路的密封性，整个安装过程不需要复杂的调试，吸盘唇边的自然下垂状态就可以保证和工件表面的平行度要求，对安装人员的技术门槛要求很低。

在实际工况使用中，这款吸盘的单颗额定吸附力根据真空度不同可以覆盖15N到45N的区间，搭配不同流量的真空发生器，可以适配从0.5kg到3kg不等的工件搬运需求，波纹结构的设计还允许工件在被吸附时存在小角度的倾斜偏移，在移载过程中如果遇到轻微的工件位置偏移，吸盘可以通过自身的形变抵消偏移量，不会因为刚性连接导致工件脱落。针对表面有轻微纹路或者不平整的工件，双层唇边的密封效果比平口吸盘提升40%以上，不需要额外增加真空压力就能保证足够的吸附力，能有效降低真空发生器的能耗。另外，柔性唇边的材质采用耐磨损的丁腈橡胶配方，在常规工业环境下反复接触工件的使用寿命可以达到50万次以上，针对有油污的作业场景，也可以选配耐油橡胶材质的唇边，不会因为接触切削油、防锈油出现材质硬化开裂的问题。

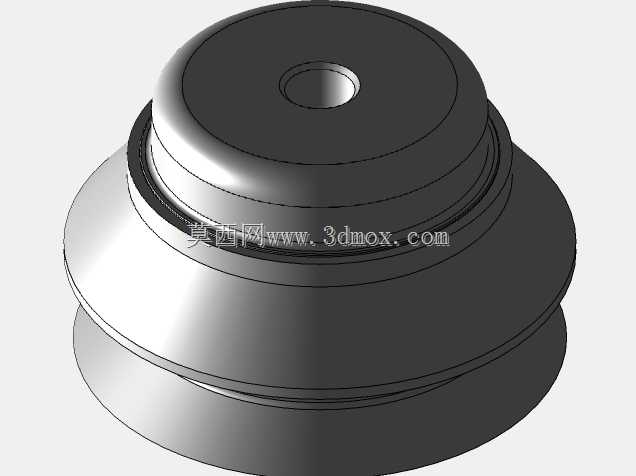

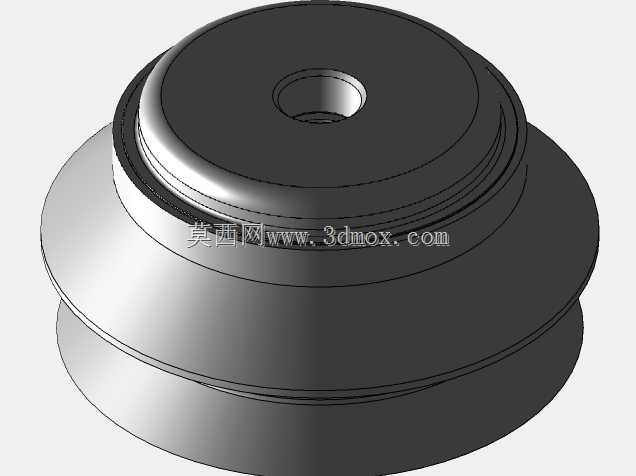

从建模逻辑来看，整个模型的结构完全按照实际加工尺寸进行1:1还原，连接段的六角对边尺寸、螺纹规格、唇边的厚度、波纹的弧度都和实物完全一致，在做机械手末端执行器的结构设计时，可以直接调用这个模型进行装配干涉检查，不需要反复测量实物尺寸，能大幅缩短设计阶段的选型建模时间。模型的唇边部分做了合理的结构简化，保留了实际装配需要用到的所有安装尺寸和外形轮廓，去掉了橡胶材质成型时的微小工艺倒角，不会影响整体装配的精度，同时也降低了模型的文件体量，方便在大型装配体中调用。在做气路布局设计时，也可以直接根据模型的内部通孔尺寸计算气路的通流面积，匹配对应流量的真空发生器和气管规格，避免因为通径不匹配导致的真空建立速度过慢、吸附力不足的问题。
