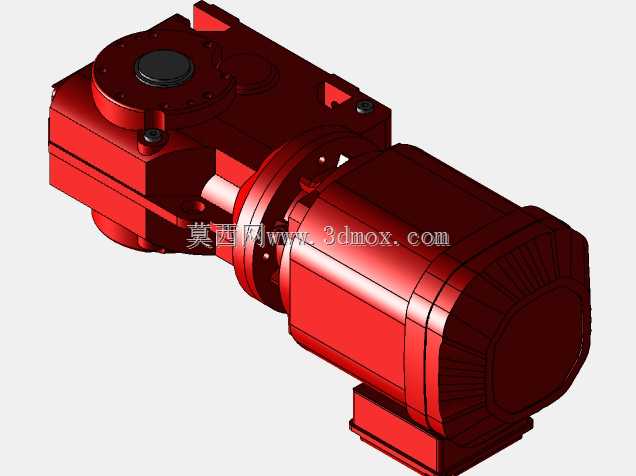

KA47斜齿轮锥齿轮减速电机一体化结构

　　在轻工包装、食品输送、自动化流水线这类对安装空间有严格限制的传动场景里，直角轴输出的减速电机一直是选型的高频选项，这款KA系列配套dre90电机的一体化传动单元，就是针对平行输入、垂直输出的安装需求设计的集成式结构。从结构布局来看，电机端采用标准法兰直连的方式与减速箱输入端对接，省去了传统分体安装需要额外配置联轴器、调整同轴度的工序，输入端的密封结构采用双唇口油封设计，能在多粉尘、少量喷淋的车间环境下阻挡外界杂质进入箱体内部，避免齿轮副出现异常磨粒磨损。

　　减速箱部分采用锥齿轮加斜齿轮的二级传动结构，输入端的弧齿锥齿轮负责完成动力转向，将电机水平输入的扭矩转换为垂直于电机轴的输出方向，后续的斜齿轮副承担主要的减速增扭作用，斜齿轮的螺旋角经过匹配计算，能在保证传动比准确的前提下降低齿轮啮合时的轴向力，减少两端轴承的负载，延长轴承的实际使用寿命。箱体采用分体式剖分结构，合箱面经过精加工处理，装配时配合密封胶能保证箱体的密封性，避免齿轮润滑油出现渗漏，箱体上预留的多个安装孔位支持卧式、立式两种安装方式，输出轴可以根据实际设备的安装需求选择空心轴锁紧、实心轴键连接两种形式，空心轴安装时可以直接套装在设备的从动轴上，通过锁紧盘完成扭矩传递，不需要额外配置联轴器，能进一步压缩整套传动单元的轴向安装尺寸。

　　从安装边界来看，电机端的接线盒位置预留了足够的接线操作空间，不管是侧面进线还是顶部进线都不会和周边的设备结构产生干涉，减速箱输出端的轴伸长度、键槽尺寸都和标准系列参数保持一致，选型替换时不需要对原有设备的安装接口做二次修改。设计过程中对齿轮的啮合侧隙做了分级控制，普通传动场景下选用标准侧隙，需要精确定位的输送工位可以选配小侧隙齿轮组，满足不同工况下的传动精度要求。箱体外部的散热筋沿着电机轴向和减速箱的轮廓分布，能在设备连续运行时通过空气对流带走齿轮啮合和电机运行产生的热量，避免箱体内润滑油温度过高导致粘度下降，影响齿轮润滑效果。

　　输出端的轴承配置采用圆锥滚子轴承加深沟球轴承的组合，既能承受齿轮传动产生的径向载荷，也能承受斜齿轮和锥齿轮啮合时产生的双向轴向载荷，在带式输送机的重载启动工况下，也能保证输出轴的回转精度，不会出现轴端窜动的问题。整个一体化结构在设计时就做了动平衡校正，电机转子和减速箱的输入齿轮组件装配后整体做动平衡测试，运行时的振动幅值控制在标准允许的范围内，不会因为振动过大导致设备连接螺栓松动，也能降低运行时的传动噪音。在实际的设备改造场景中，这类集成式减速电机可以直接替换原有同规格的分体传动结构，不需要重新设计安装支架，能大幅缩短设备改造的停机时间，针对不同的输出转速需求，只需要更换减速箱内的齿轮副参数就能实现不同传动比的匹配，电机部分的安装接口保持通用，减少了备件的储备种类。
