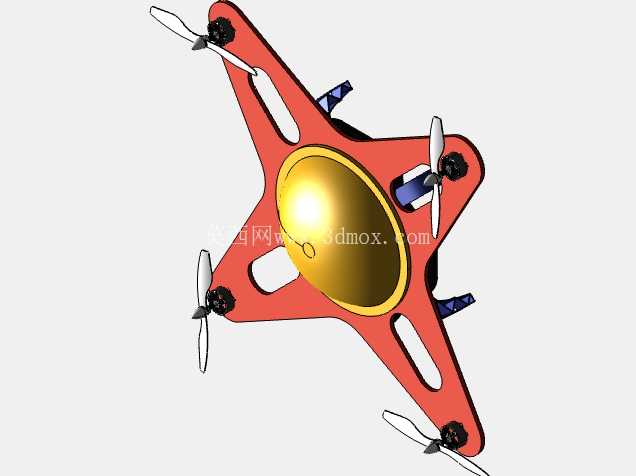

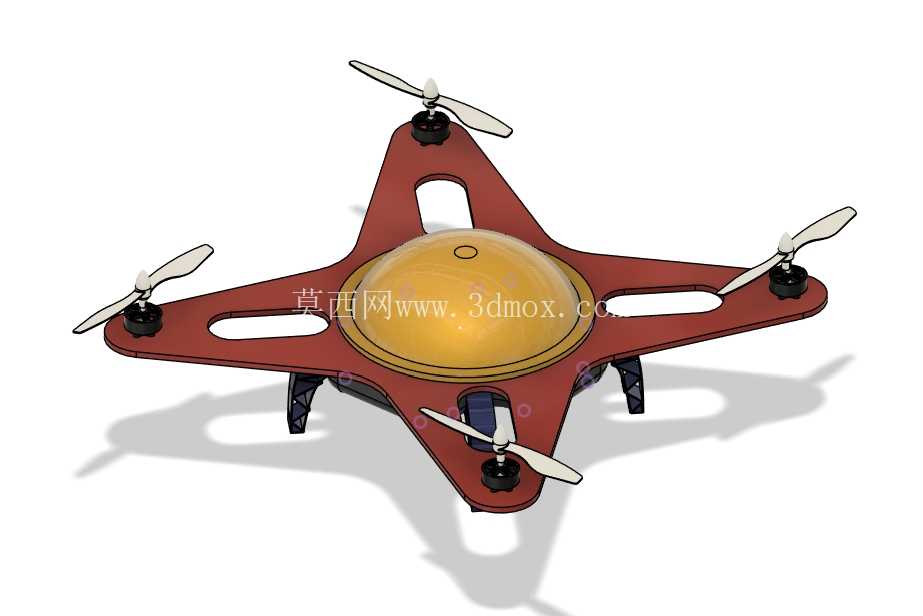

带圆顶防护壳的四旋翼飞行器机架结构

这款四旋翼飞行载体的机架设计，首先从实际作业场景的适配性出发，针对低空巡检、小型物资投送、航拍摄影以及教学实验等多场景的使用需求做了结构优化。日常作业中，这类四轴飞行器经常需要在存在树枝、管线等低矮障碍物的环境穿行，顶部的圆顶外壳首先承担了物理防护作用，避免核心飞控、电池等电子元件直接受到碰撞剐蹭，同时圆弧曲面的造型在飞行过程中能有效降低迎风面的紊流影响，减少顶部气流涡旋对飞行稳定性的干扰。

从结构设计思路来看，机架采用了一体式星型臂布局，四个机臂从中心舱体向外延伸，臂身预留的镂空槽并非单纯的减重设计，一方面是在注塑或者铸造成型过程中减少材料收缩变形的风险，保证臂身两端电机安装位的同轴度，避免因机臂翘曲导致的电机输出轴垂直度偏差，降低飞行过程中的动力损耗与震动；另一方面镂空结构可以让飞行过程中穿过臂身的气流更顺畅，减少臂身下方的气流堆积，提升姿态控制的响应精度。中心的圆顶外壳采用快拆式的卡扣配合结构，不需要额外工具就能掀开，方便日常作业中快速更换电池、调试飞控参数或者更换传感器模块，外壳与下方机架的配合面做了一圈止口设计，能阻挡日常小雨或者扬尘进入核心舱体，提升户外复杂天气下的适应能力。

在安装边界与尺寸适配方面，四个电机安装位的孔位按照主流22系列、23系列无刷电机的安装孔距设计，兼容市面上绝大多数消费级、入门工业级的动力套装，机臂末端的螺旋桨预留间隙经过测算，搭配8寸到9寸螺旋桨时，相邻桨叶之间不会发生打桨问题，同时机臂长度控制在合理范围，保证整机对角线轴距在350毫米级别，既不会因为轴距过大导致便携性下降，也不会因为轴距过小影响飞行稳定性。机架底部预留了通用的设备安装孔位，可以适配飞行控制器、GPS模块、电调的标准安装尺寸，下方的起落架采用了轻量化的支脚结构，支脚的高度预留了30毫米的设备安装空间，可以挂载小型运动相机、投掷机构或者其他任务载荷，同时起落架的弹性结构能在降落时吸收冲击能量，避免硬着陆时的冲击力直接传递到中心舱体的电子元件上。

从功能特性上看，开放式的机架框架没有做过多的封闭结构，除了顶部的圆顶防护壳之外，中心舱的侧面、底部都预留了足够的走线空间与散热间隙，电调、电池这类工作时发热量较大的部件可以直接利用飞行过程中的迎面气流散热，不需要额外设计散热风道，降低了结构复杂度。机架主体的材质适配范围较广，既可以采用玻纤增强尼龙做注塑成型满足批量生产的成本需求，也可以采用铝合金做压铸成型满足大载荷场景下的强度需求，机臂的受力截面做了变厚度设计，靠近中心舱体的位置厚度更大，能承受飞行过程中机动动作带来的弯曲应力，靠近电机的位置厚度适当减薄，在保证强度的前提下尽可能降低整机重量，提升续航表现。

实际使用过程中，这款机架的结构重心经过优化，中心圆顶外壳的位置刚好覆盖整机的重心区域，电池安装位设计在中心舱的最下方，能让整机重心落在桨平面的下方，提升飞行过程中的自稳特性，即使遇到突发的气流扰动，飞控系统也能更快地调整姿态回到稳定状态。机臂与中心舱的连接位置做了加强筋结构，避免长时间飞行后机臂出现应力松弛导致的下垂问题，保证电机安装角度始终保持在设计要求的水平范围内，减少不必要的动力抵消。顶部圆顶外壳的表面没有多余的凸起结构，能避免飞行过程中勾挂到电线、树枝等障碍物，降低炸机风险，同时光滑的曲面也不容易积灰，日常维护只需要简单擦拭即可。
