工业级单级卧式离心泵结构设计方案

　　这套三维结构方案针对常规清水及低腐蚀性流体输送场景开发，可覆盖市政供水增压、暖通空调循环、工业冷却系统供水、生产工艺流体输送等多类工况，适配介质温度不超过80摄氏度、固体颗粒杂质含量低于0.1%的输送需求，在民用给排水、轻工生产、常规化工辅助系统中都有广泛的适配空间。从实际使用需求出发，该泵的核心功能是为管路系统提供稳定的流体压头，额定工况下流量覆盖12.5立方米每小时到200立方米每小时区间，扬程范围12.5米到80米，可匹配不同管路阻力与输送高度要求。结构设计上采用后开门式装配逻辑，检修时无需拆卸进出水法兰连接管路即可抽出转子组件完成维护，大幅降低现场运维的拆装工作量。泵体采用蜗壳式流道设计，流道断面沿叶轮旋转方向逐步扩大，可有效降低流体在泵腔内的水力损失，减少湍流带来的振动与噪声，泵脚与泵体一体化铸造，安装时直接通过地脚螺栓固定在混凝土基础或钢制机架上，安装基准面以泵轴中心高为校准基准，可保证联轴器对中精度。转子部分的核心部件叶轮采用闭式结构，前后盖板与叶片一体铸造成型，叶片为后弯式设计，可在保证效率的前提下降低轴功率过载风险，叶轮与轴之间通过平键传递扭矩，轴端设置叶轮锁紧螺母与止动垫片，避免运行过程中叶轮松动。

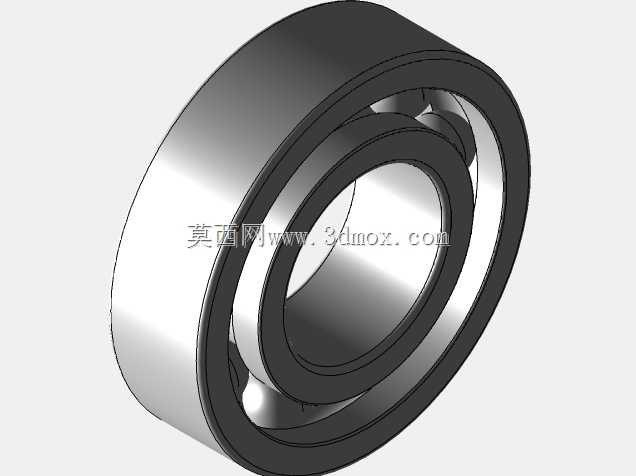

　　轴封结构预留了填料密封与机械密封两种安装接口，用户可根据输送介质的泄漏控制要求灵活选择：输送常规清水时可采用填料密封，成本低廉且维护简便；输送有防泄漏要求的介质时可换装机械密封，泄漏量可控制在每小时5毫升以内，满足更高的密封要求。轴承部分采用两套深沟球轴承支撑转子，轴承安装在悬架的轴承箱内，轴承箱内加注锂基润滑脂，两端设置防尘密封圈，可阻挡外界粉尘进入轴承腔，同时防止润滑脂泄漏，轴承端盖设置有注油嘴，可在不拆解泵体的情况下完成润滑脂补充。安装边界方面，该系列泵的进出水口均为水平方向布置，进水口沿泵轴轴向设置，出水口垂直向上，进出口法兰尺寸符合GB/T 17241.6标准要求，可直接与同公称通径的管路法兰对接，无需额外制作过渡连接件。

　　泵组整体安装长度根据配用功率不同从520毫米到980毫米不等，中心高范围132毫米到225毫米，安装地脚螺栓孔间距误差控制在±0.5毫米以内，可保证现场安装时无需额外扩孔即可完成固定。设计过程中对泵体壁厚做了冗余校核，在额定工作压力1.6兆帕的基础上预留了1.5倍的安全系数，可承受短时水锤带来的压力冲击，避免泵体开裂。同时对转子部件做了动平衡校正，平衡等级达到G6.3级，可保证泵在额定转速2900转每分下运行时的振动速度有效值低于4.5毫米每秒，符合回转设备的振动标准要求。

　　联轴器采用弹性柱销联轴器，可补偿泵轴与电机轴之间的少量安装对中误差，降低安装时的对中精度要求，同时弹性柱销可缓冲启动与运行过程中的扭矩冲击，保护电机与泵轴不受过载损伤。泵体顶部设置有排气螺塞，首次启动前可拧开螺塞排出泵腔内的空气，避免气缚现象导致泵无法正常吸液；泵体底部设置有放水螺塞，长期停机或冬季环境温度低于零度时，可拧开放水螺塞排空泵腔内的存液，避免冻裂泵体。悬架部分设置有散热筋结构，可在运行过程中通过空气对流带走轴承运转产生的热量，保证轴承工作温度不超过75摄氏度，延长轴承使用寿命。
