折叠式多规格半径测量规结构设计

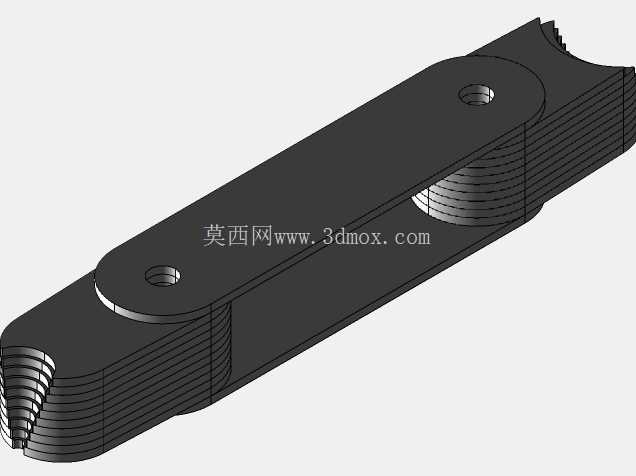

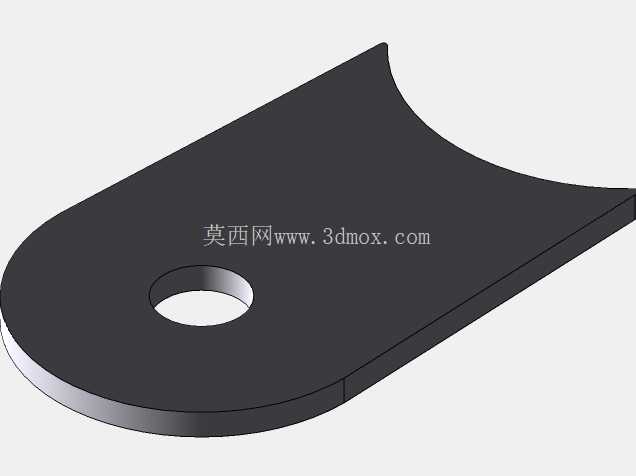

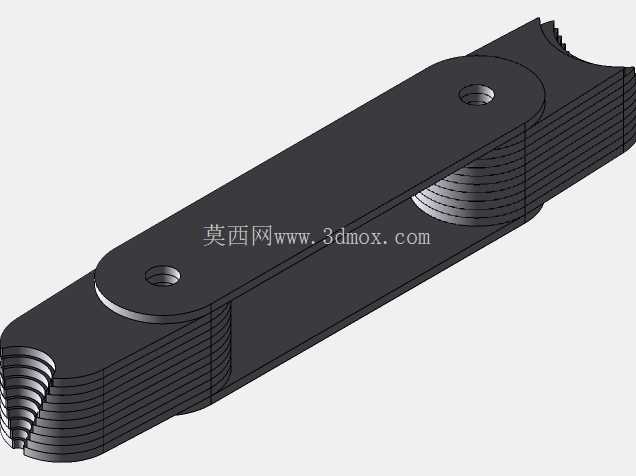

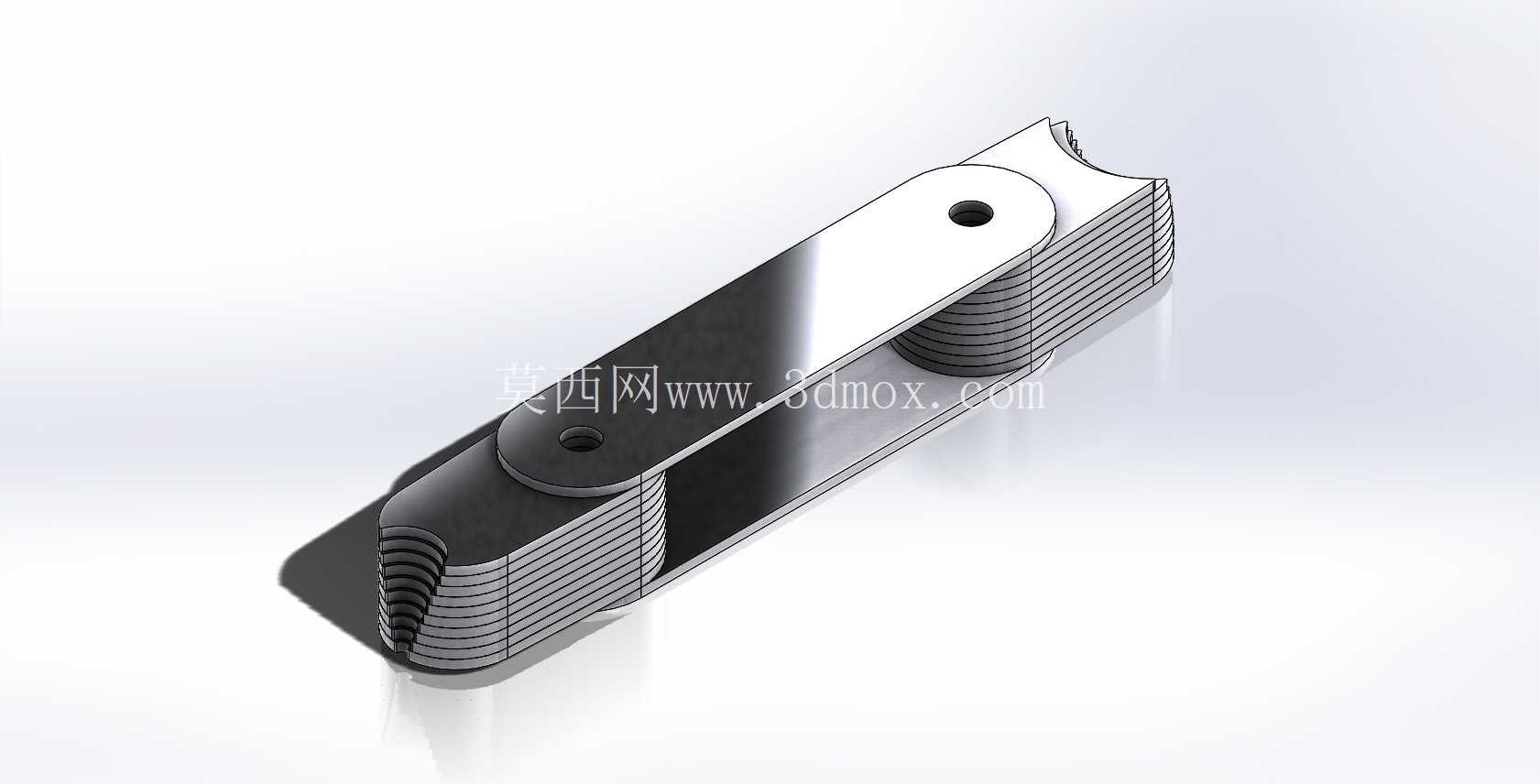

　　每一片测量片都采用冲压成型的薄钢板制作，一端加工出标准凸圆弧、另一端加工对应尺寸的凹圆弧，覆盖常用的小半径测量区间，测量的时候只需要把对应规格的片翻折出来，将测量刃口贴在待测圆弧表面，观察透光情况就能快速判断圆弧半径是否符合公差要求，比用三坐标测量节省大量装夹找正的时间，特别适合生产现场的快速巡检。从结构设计的角度来看，这款半径规的铰接轴采用铆接结构，两端做了沉头处理，不会突出护板表面造成剐蹭，每一片测量片的转动阻尼经过调校，翻折的时候不会松垮晃荡，选好规格之后能保持固定角度，测量的时候不用额外用手固定片体。在机械加工现场的工序检验环节，圆弧轮廓的尺寸核验一直是容易被忽略却直接影响装配精度的细节——不管是注塑模具的型腔圆角、冲压件的折弯过渡弧，还是轴类零件的倒角圆弧，单靠卡尺很难完成精准的快速比对，这时候半径规就是一线检验和钳工作业里离不开的随身量具。这款折叠式半径规采用叠片式的结构设计，整体参照日常折刀的收纳逻辑，把不同半径规格的测量片整合在同一铰接轴上，不用的时候可以完全收合进两侧的护板内，揣在工服口袋里不会刮蹭其他工具，也能避免薄钢片的测量刃口被磕碰变形。

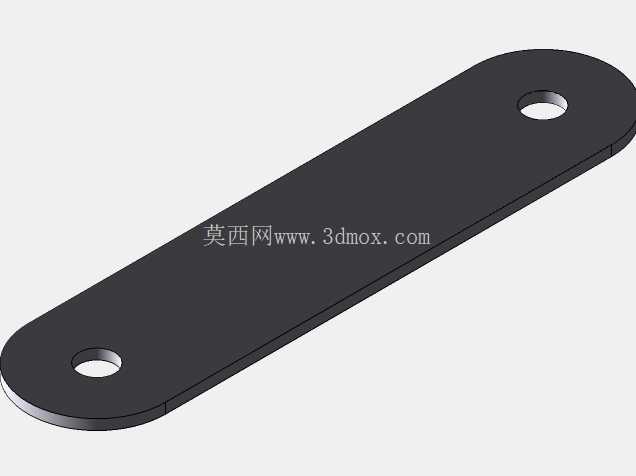

　　两侧的护板比叠合后的测量片稍宽，收合状态下能完全包裹住所有测量片的刃口，既保护测量刃不会因为和其他工具碰撞产生卷边、缺口，也能避免锋利的钢片边缘划伤操作人员。整体外形做了圆角过渡处理，没有尖锐的棱角，长时间握在手里做连续测量也不会硌手。在实际使用场景里，这款半径规的适用范围覆盖了大部分通用机械加工的圆弧检测需求：模具钳工在修磨型腔圆角的时候，可以随时拿出来比对修磨量，避免修磨过度导致圆角超差；机加工操作员在完成圆弧面车削、铣削工序后，可以快速自检圆弧轮廓是否符合图纸要求，不用等到检验员巡检才发现尺寸问题；装配工人在核对密封件安装槽的圆角尺寸时，也能快速判断槽体圆弧是否会割伤密封橡胶圈。

　　和分体式的半径样板相比，这种折叠结构的最大优势是不容易丢失单片样板，所有规格都整合在一个主体上，清点工具的时候只要看护板内的片体是否齐全就行，不用像散装样板那样每次使用都要逐一核对规格数量。设计的时候也考虑了不同作业场景的使用便利性，测量片的厚度控制在1.2mm左右，既有足够的刚性不会在贴合测量的时候发生弯折，又能伸入比较狭窄的槽体内测量内圆弧，不会因为片体过厚无法贴靠测量基准。铰接位置的间隙控制在合理范围，单片翻折的时候不会带动相邻的片体一起转动，选规格的时候可以快速定位到需要的半径片，不用反复拨开多余的片体。护板的表面做了哑光处理，在车间强光环境下使用不会产生反光晃眼的情况，观察透光缝隙的时候能更清晰判断圆弧的贴合程度。

　　从安装边界和外形尺寸来看，收合状态下整体长度控制在110mm左右，宽度30mm，厚度不到12mm，和普通的折叠美工刀尺寸接近，不管是放在工具盒的侧袋里还是工服的上衣口袋都不会占用太多空间，重量控制在80g以内，随身携带不会有明显的坠重感。每一片测量片上都蚀刻了对应的半径尺寸标识，标识做了发黑处理，即使表面沾了切削液、油污也能快速看清规格数值，不会因为长期磨损导致标识模糊。在日常维护方面，这种全钢结构的半径规只要用完之后擦干净表面的油污和铁屑，定期在铰接轴位置滴少量轻质润滑油，就能保证片体转动顺畅，不会出现锈死卡滞的情况，正常使用情况下测量刃口的磨损量极小，可以满足长期的现场测量需求。不同于高精度的光学测量设备，半径规的核心价值就是快速、便捷，不需要外接电源、不需要校准预热，拿起来就能用，对于公差要求在IT10级以下的圆弧尺寸检测，完全能满足现场检验的精度要求，是机械加工、模具修配、五金装配场景里性价比极高的常用量具。
