带滚轮支架卧式滚筒划线作业承载台

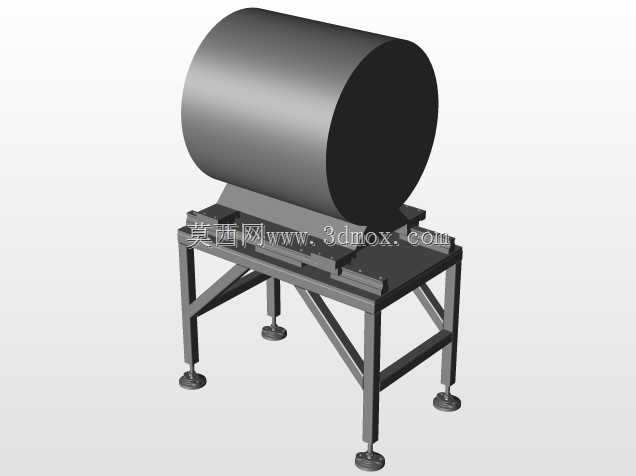

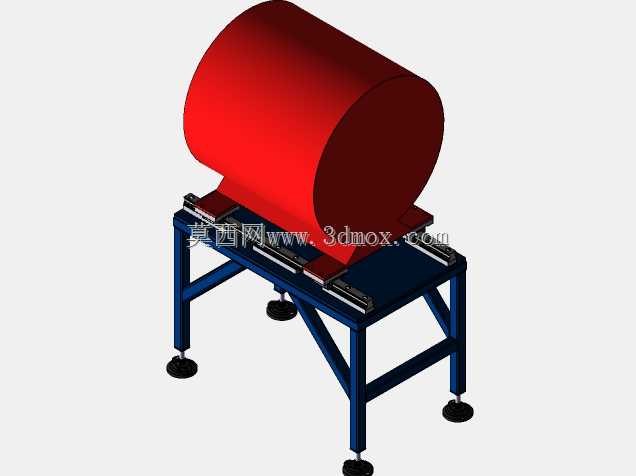

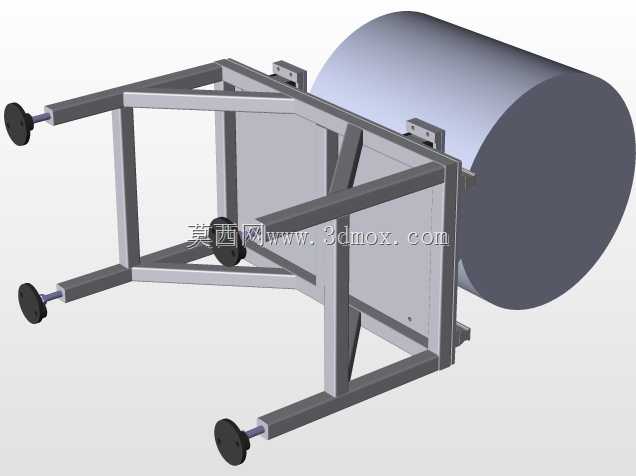

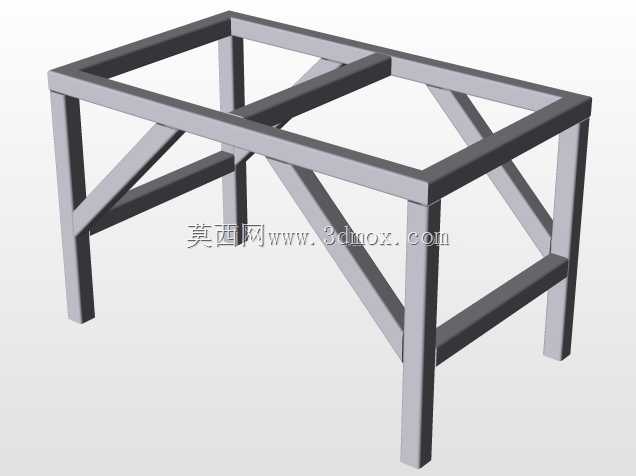

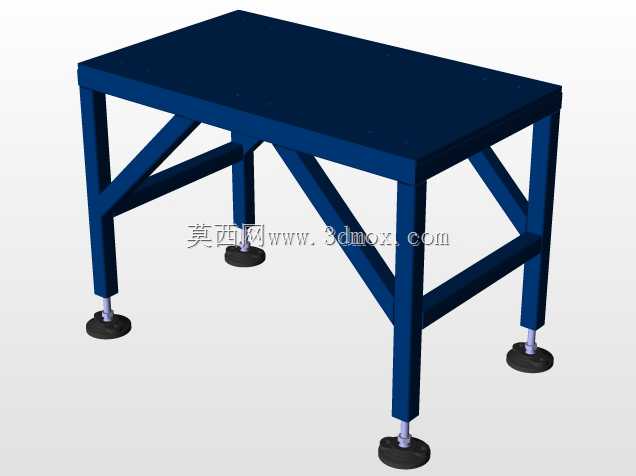

　　这套带支架的卧式滚筒承载结构，主要面向车间内工件划线工序的作业承载需求，在中小批量机加工前的划线工位、钣金件校形划线工位、型材下料前的标记工位都能适配使用，区别于固定式划线平台，该结构通过自带的可调支脚与滑轨承载面，可适配不同直径的筒类、轴类工件的装夹定位，减少划线过程中工件反复吊装找正的辅助时间。从结构设计逻辑来看，底部采用方管焊接的框架式支架，四条支腿下端配置可调橡胶减震脚杯，可在不平整的车间地面上快速调平，调平行程可覆盖地面15mm以内的高度差，避免支架晃动导致划线精度偏差；支架上层面板两侧配置直线滑轨副，滑轨上安装V型支撑块，支撑块可沿滑轨横向滑动调整间距，适配不同长度的筒状工件支撑，支撑块表面镶嵌聚氨酯垫层，

　　避免工件装夹过程中表面出现磕碰划伤。上方的卧式滚筒主体采用厚钢板卷制焊接成型，滚筒两端加工有同轴定位止口，可根据作业需求更换不同的端面定位工装，滚筒内部预留有工装安装空腔，可内置配重块调整整体重心，也可加装旋转驱动组件实现工件的周向转动划线，无需人工撬动工件调整周向位置。安装边界方面，支架整体占地尺寸控制在1200mm×800mm范围内，支脚调平后最低安装高度为750mm，符合人体站立作业的舒适操作高度，最高可调整至850mm，适配不同身高操作人员的作业需求；滑轨的有效调节行程为400mm，可支撑直径范围200mm至600mm、长度范围300mm至1000mm的筒类、轴类工件，单工位额定承载重量可达500kg，

　　满足绝大多数中小型筒形工件的划线作业承载要求。实际使用过程中，操作人员可先根据待划线工件的直径、长度调整两侧V型支撑块的间距并锁紧滑轨滑块，再通过脚杯将支架整体调平，将工件吊装放置在支撑块上后，可推动工件沿轴向微调位置，也可转动工件调整周向划线位置，配合高度尺、划针盘等常规划线工具，可快速完成工件的母线、端面孔位、周向刻度线等标记作业，相比传统的固定式平台搭配V型铁的划线方式，该结构集成了支撑、调平、位置调整功能，无需每次作业都重新摆放V型铁并找正，可将单工件划线的辅助准备时间缩短40%左右。结构细节上，支架的方管焊接节点处均设置有三角形加强筋板，避免长期承重后支腿出现焊接变形，滑轨采用防尘密封型直线导轨，

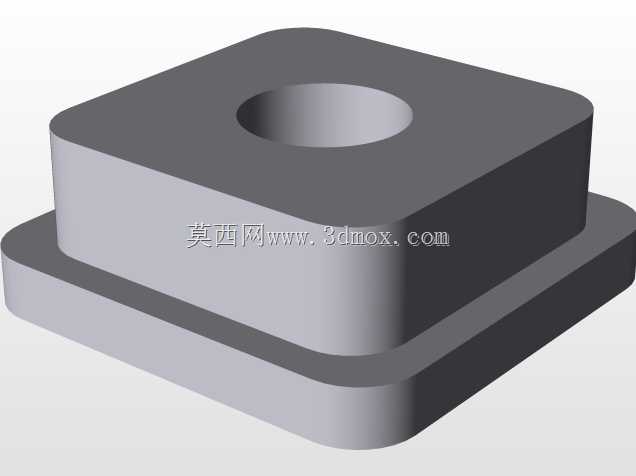

　　可适配车间内多粉尘的作业环境，减少导轨卡滞的维护频次；脚杯的橡胶底座采用丁腈橡胶材质，耐油污性能优异，在车间地面存在少量切削液、机油残留的场景下也不会出现打滑偏移。滚筒的外圆面加工精度控制在IT8级，表面做喷塑防锈处理，避免长期使用后锈蚀影响工件定位精度，滚筒与下方支撑块的接触位置预留有润滑脂加注槽，定期加注润滑脂可降低工件转动时的摩擦阻力，操作人员单人即可轻松转动数百公斤的筒类工件调整划线位置。
