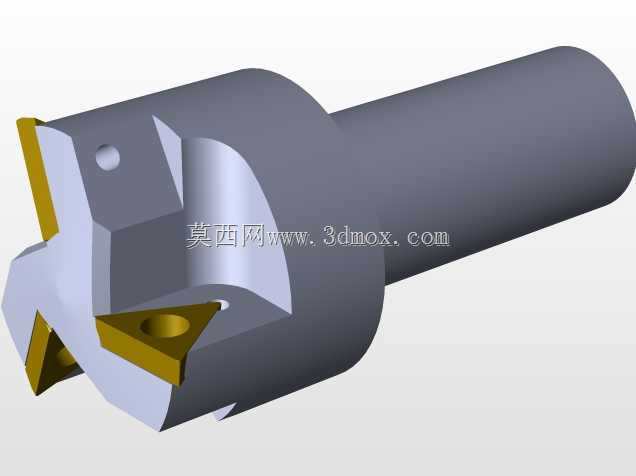

可转位三角刀片立装式铣削刀具结构

　　这款铣削刀具的结构设计，核心围绕大余量平面铣削、台阶面开粗的加工场景做适配，日常在普通铣床、加工中心的粗加工工序里出镜率极高，尤其针对铸铁、普通碳钢的大去除量工况，能比普通焊接铣刀获得更稳定的切削表现。从结构逻辑上看，刀具采用直柄圆柱夹持段，柄部直径与刀盘本体做了同轴度公差约束，夹持时可直接适配标准弹簧夹头、侧固式刀柄，不需要额外做过渡连接，安装时只要保证柄部插入刀柄的深度达到柄径的1.5倍以上，就能避免重切削时的刀柄打滑问题。刀体靠近刀片安装位的位置做了环形凸台结构，这个结构一方面是增加刀体根部的刚性，减少长悬伸加工时的刀体振颤，另一方面可以阻挡切削过程中飞溅的切屑直接冲刷刀柄结合面，避免切屑卡入夹持缝隙影响装夹精度。

　　刀片采用三角型可转位结构，立装式的排布方式让刀片的承载截面顺着主切削力方向布置，相比平装刀片结构能承受更大的切削冲击，遇到铸件表面的硬皮、锻件的氧化层时，不容易出现刀片崩碎的问题。每个刀片的安装位都设计了独立的楔块压紧结构，通过内六角螺钉拉紧楔块，把刀片牢牢压在刀体的定位槽内，定位槽的三个贴合面都做了平面度约束，保证刀片更换后的重复定位精度控制在0.02mm以内，转位或者更换刀片时不需要重新对刀，能大幅减少工序辅助时间。刀体的排屑槽做了大角度倾斜设计，顺着切削旋转方向开出足够的容屑空间，粗加工时产生的C型切屑可以顺着槽面顺利排出，不会在刀体内部缠绕堵塞，避免二次切削刮伤已加工表面。从安装边界来看，

　　这款刀具的整体悬伸长度控制在刀盘直径的2.5倍以内，既保证了加工深台阶面时的避让空间，又不会因为悬伸过长导致刚性不足，加工时的切削参数可以适配每齿进给0.15-0.25mm的区间，线速度根据加工材料调整在120-180m/min范围，能获得比较均衡的刀具寿命和加工效率。设计过程中特意在刀体的刀片安装位下方做了微小的避空缺口，这个细节是为了让主切削刃的磨损区域不会和刀体发生干涉，当刀片磨损到刃口钝化标准时，转位更换新的切削刃就能继续使用，刀体本身可以长期重复使用，相比整体式铣刀能大幅降低耗材成本。另外刀体的所有棱角位置都做了倒角处理，安装操作时不会划伤操作人员的手部，同时也减少了应力集中点，避免刀体在承受交变切削载荷时出现开裂问题。

　　在实际生产场景里，这类刀具常用来加工箱体零件的结合面、机架零件的安装平面、模具钢的开粗工序，相比高速钢铣刀，切削效率能提升3倍以上，而且刀片更换便捷，不需要专门的刃磨设备，车间一线操作人员经过简单培训就能完成刀片转位和更换操作，非常适合批量零件的粗加工生产环节。
