废旧网球拼接环形挂墙钟表结构设计

　　这款挂墙钟表的核心设计思路，是将废弃网球作为核心视觉与结构填充单元，适配公共休闲区、运动主题场馆、文创商业空间的墙面装饰与计时需求，区别于常规注塑或金属壳体钟表，其结构完全依托环形金属骨架实现，没有额外的封闭外罩，所有构件直接外露，兼具工业质感与环保创意属性。从安装边界来看，整体为正圆形薄型结构，背部焊接的挂耳预留了标准膨胀螺丝安装孔位，安装完成后突出墙面的厚度控制在80mm以内，不会对通行空间造成挤占，适配混凝土墙面、木质饰面、轻钢龙骨石膏板等多种常见室内墙面安装场景，挂耳位置做了沉孔处理，安装后螺丝头部不会突出于骨架背面，避免刮蹭墙面涂层。

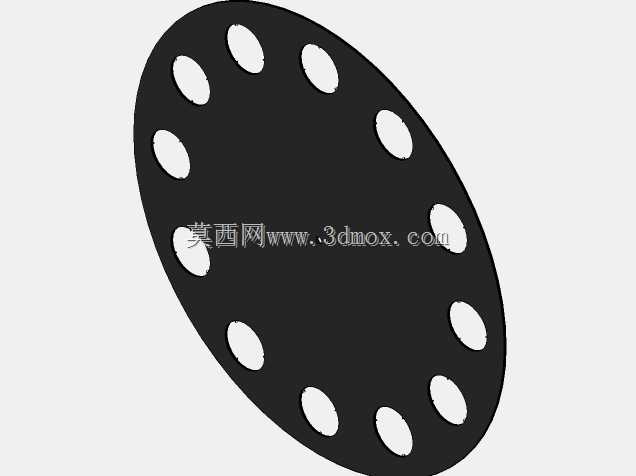

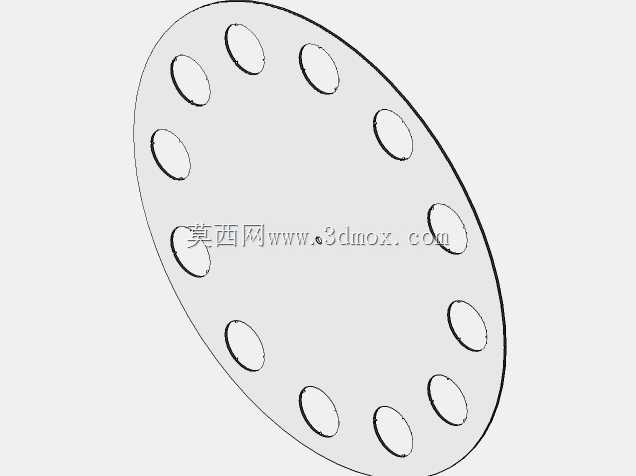

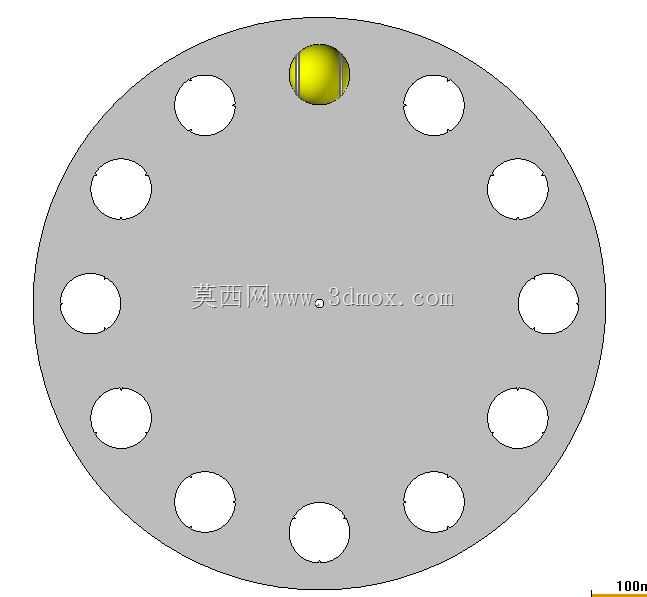

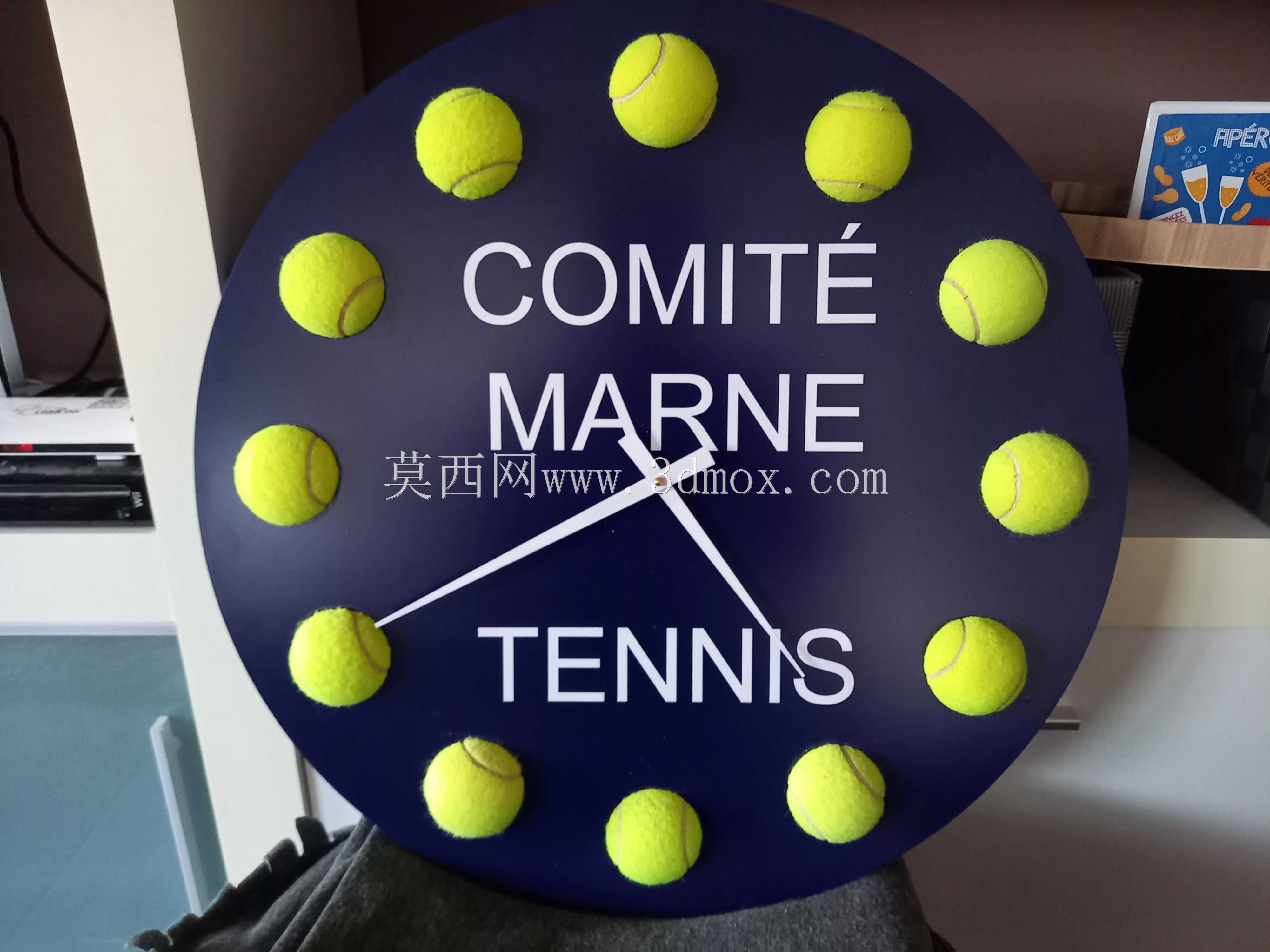

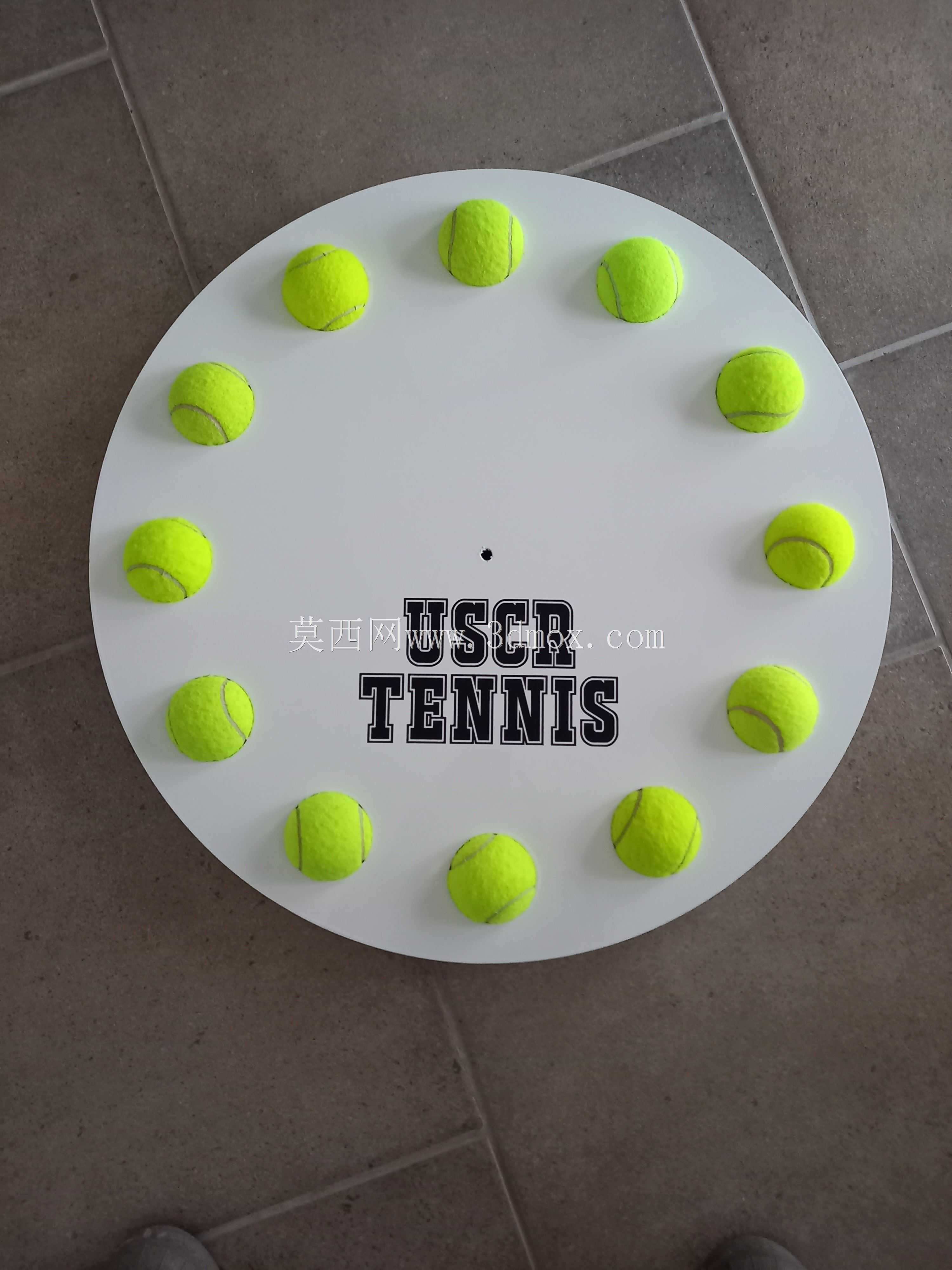

　　环形主骨架采用薄壁金属带材卷圆焊接成型，环身上均匀开设12个圆形通孔，每个孔的直径与标准网球直径做过盈配合设计，网球压入孔位后不需要额外粘接固定，依靠橡胶材质本身的弹性张力即可实现卡紧固定，12个网球均匀排布在环身对应时钟刻度的位置，替代了常规钟表的数字或刻度标识，使用者可以通过网球的位置快速判断时间刻度。环身内侧设置三个呈120°均匀分布的挂钩结构，这三个挂钩一方面用于固定钟表的核心机芯组件，将机芯承托在环形骨架的中心位置，保证指针转动时不会与环身或网球发生干涉，另一方面三个挂钩的受力点均匀分布，能够平衡整个钟表的重量，避免长期悬挂后出现骨架变形、安装位倾斜的问题。

　　机芯采用标准石英钟机芯，供电模块隐藏在中心机芯座的背部，走线从骨架内侧的预留线槽排布，不会外露影响外观。环身的对接焊缝做了打磨抛光处理，焊接位置与网球安装孔位错开，避免焊接应力导致孔位变形，影响网球的装配紧密度。实际使用过程中，网球本身的橡胶材质具备一定的缓冲性能，即使受到轻微的磕碰，也不会像玻璃或塑料外罩钟表那样出现碎裂问题，后期维护时如果某个网球出现脏污或老化，只需要将旧球从孔位中撬出，压入新的同尺寸网球即可完成更换，不需要拆解整个钟表结构，维护成本极低。从结构受力角度分析，整个装置的重量主要集中在金属环身与12个网球上，总重量控制在1.2kg以内，背部单个挂耳的承重冗余设计达到5倍以上，即使长期悬挂也不会出现脱落风险。

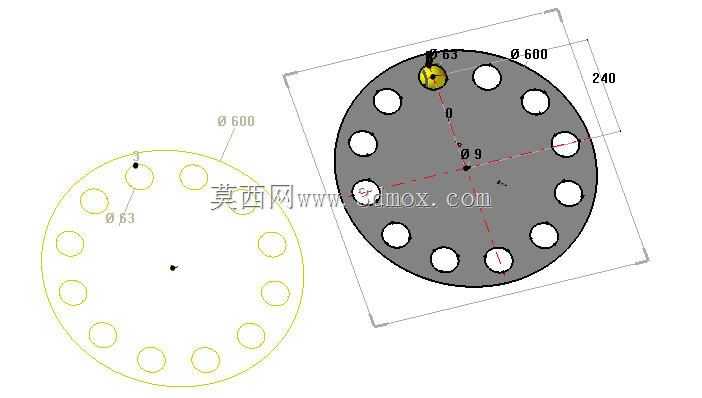

　　环身背部与墙面接触的位置设置了三个微小的橡胶垫脚，既可以避免金属骨架直接刮花墙面，也能让钟表与墙面之间留出2mm左右的间隙，保证空气流通，避免长期贴合墙面导致的墙面返潮、涂层发霉问题。在设计过程中，特意对12个安装孔的位置度做了公差控制，相邻孔位的角度误差控制在±0.5°以内，保证网球排布的均匀性，不会出现视觉上的刻度偏移，同时孔位的边缘做了卷边处理，没有尖锐的毛刺，压入网球时不会割伤网球的橡胶表层，也能避免安装维护时划伤操作人员。这种结构设计没有采用复杂的曲面造型，所有金属构件都可以通过常规的卷圆、冲孔、焊接工艺完成加工，不需要开制专用模具，小批量生产的成本可控，同时网球作为常见的废弃运动物品，材料获取门槛低，也符合循环利用的设计理念，适配当下文创空间、运动场馆对个性化装饰构件的需求。
