变径方转圆异形导流连接料斗结构

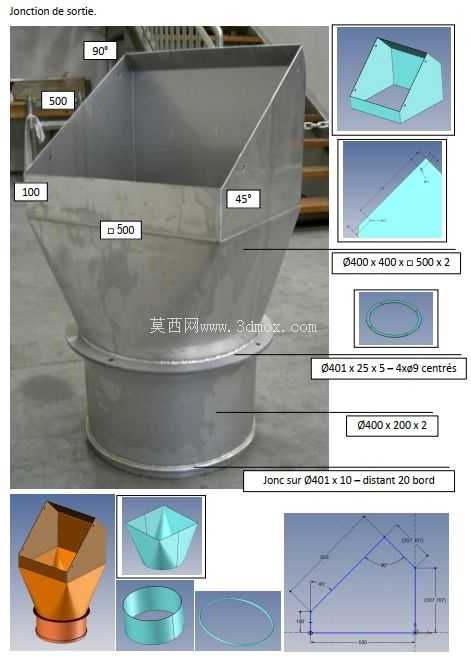

　　该结构属于工业物料输送系统中的常用过渡连接构件，主要应用在散料输送、通风除尘、粉体加工等场景中，承担不同截面形状管路或设备接口之间的衔接导流作用，避免物料在接口位置出现卡滞、积料问题，同时降低气流或料流经过变径段时的阻力损失。从结构形态来看，该构件上部为带安装孔的方形法兰边，可直接与方形出料口、方形风管或者方形设备腔体通过螺栓紧固连接，法兰边上的安装孔位做了均匀排布，能够适配常规的螺栓连接间距要求，安装时可根据对接端的密封需求加装密封垫片，避免输送过程中出现漏料、漏风问题。

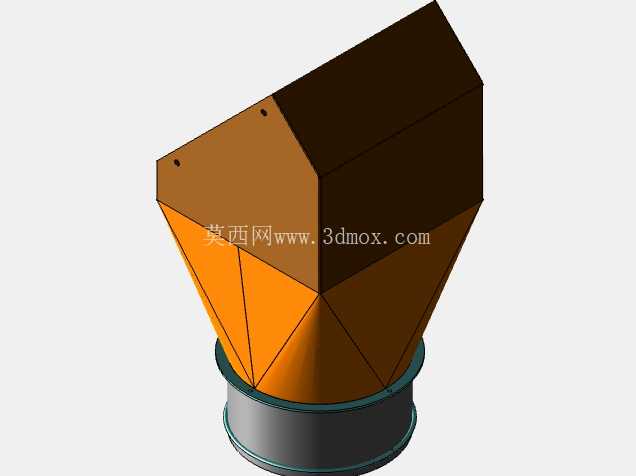

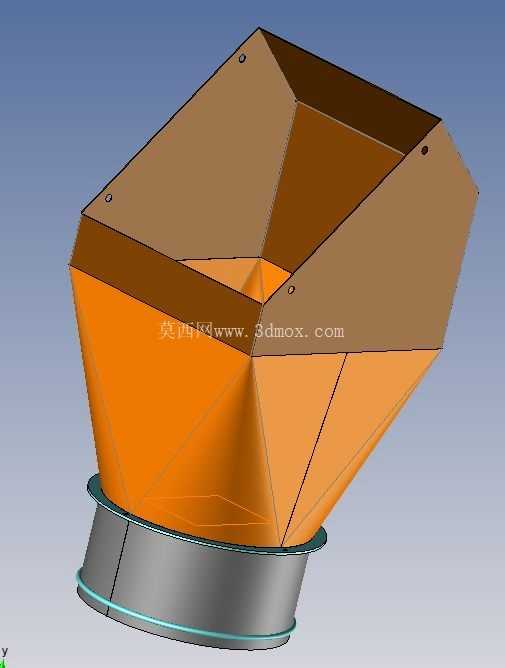

　　下部为圆形接口，可对接圆形输送管道、圆形进料端口，接口位置做了卷边加强处理，既能够提升接口处的结构刚度，避免长期受物料冲刷或者管路振动导致接口变形，也方便卡箍类快装连接件的固定安装，适配不同的管路连接需求。中间的过渡段采用多面折弯拼焊的异形锥面结构，没有采用常规的正方圆变径结构，而是根据实际料流的走向做了偏心导流设计，料流从上方方形接口进入后，可顺着倾斜的锥面顺滑导向下方圆形出口，相比正心变径结构，这种偏心设计能够减少物料在锥面位置的堆积残留，尤其适合输送有一定粘性的粉体物料、颗粒物料，避免长期积料导致的通道截面缩小、物料变质交叉污染等问题。

　　在设计过程中，首先需要确认上下对接端的截面尺寸、安装孔位参数，保证对接时的同轴度或者偏心距符合现场安装边界要求，避免出现安装干涉。过渡段的折弯角度需要结合物料的安息角进行设置，对于散料输送场景，锥面的倾斜角度需要大于所输送物料的安息角，保证物料能够依靠自重顺利下滑，不会在锥面位置滞留。板材厚度的选择需要结合输送物料的磨损特性、系统的风压参数确定，对于磨损性较强的矿石颗粒、砂石类物料，需要适当增加板材厚度，或者在锥面内部加装耐磨衬板，提升构件的使用寿命；对于通风除尘类的低压风路场景，可选用相对较薄的板材降低整体重量，减少安装时的承重负担。

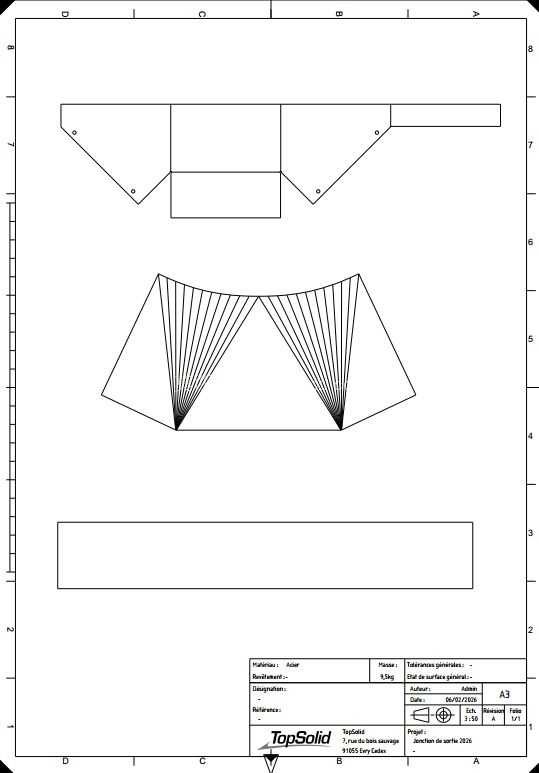

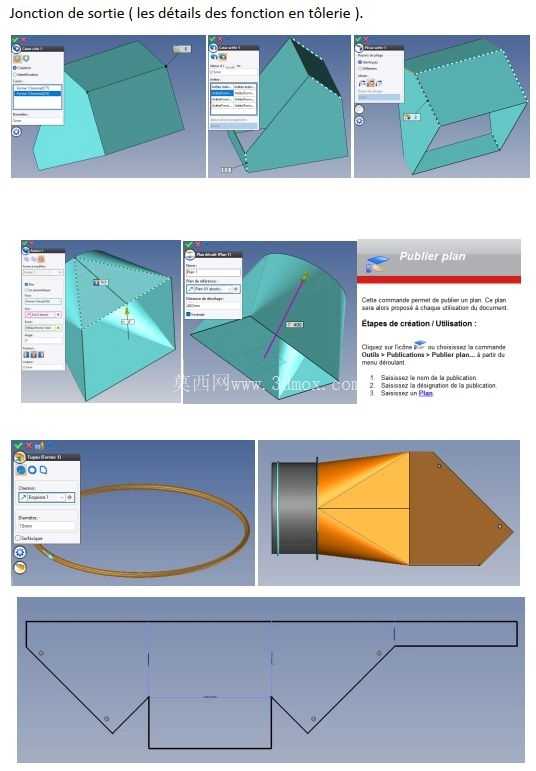

　　该构件的外形尺寸需要结合现场的安装空间进行调整，上部方形法兰的外轮廓尺寸需要略大于方形接口尺寸，留出足够的螺栓安装操作空间，下部圆形接口的长度需要满足卡箍或者法兰连接的安装距离要求，避免安装时工具操作空间不足。整体结构采用钣金折弯焊接工艺成型，各折弯面之间的拼焊位置需要做满焊处理并打磨平整，对于输送食品级物料或者有洁净要求的场景，焊缝位置需要做抛光处理，避免焊缝位置残留物料滋生细菌。在实际应用中，该类构件常安装在振动料斗出口、除尘设备风口、粉体包装机进料口、粮食输送管路转接位置，相比常规的直棱直角转接结构，这种多面平滑过渡的结构能够有效降低料流或气流的紊流现象，减少输送过程中的噪音和能耗。设计建模时需要重点关注各折弯面的展开尺寸计算，避免折弯后出现拼接缝隙过大、上下接口位置错位的问题，法兰边上的安装孔需要与对接设备的孔位完全匹配，安装时可先采用定位销进行孔位定位，再逐一紧固螺栓，保证连接的密封性和结构稳定性。对于有保温要求的应用场景，还可在该构件的外表面加装保温层，适配高温物料输送或者热风管路的保温需求，减少输送过程中的温度损失。
