带翻边折边结构金属承水盒钣金件

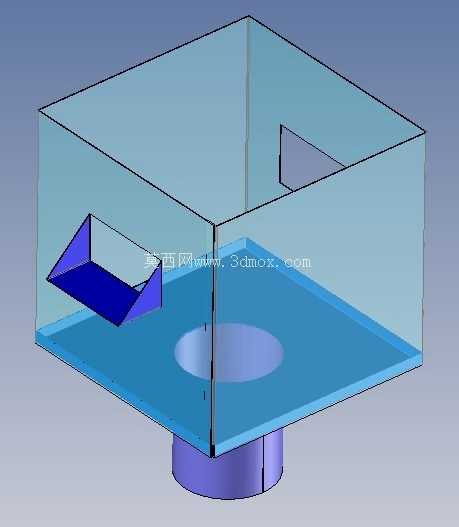

　　这款带翻边折边结构的金属承水构件，日常多配套在商用餐饮后厨的操作台、户外公共直饮台、工业设备的冷凝水收集区域使用，核心作用是承接滴落的液态水体，避免液体四散流淌造成地面湿滑、设备受潮短路等问题。从结构设计来看，整体采用一体折弯成型的钣金工艺制作，盒体侧壁做了向外翻出的折边结构，这个设计并非单纯的造型考量，一方面翻边能够提升薄壁钣金的整体结构刚度，避免薄板在长期承重、搬运过程中出现侧壁变形、焊缝开裂的问题，另一方面外伸的翻边可以直接搭放在配套支架的预留卡槽内，不需要额外设计固定孔位，安装时直接落位即可，拆卸清理时直接向上抬起就能取出，日常维护的操作效率很高。

　　盒体其中一个侧壁上开设的长条形镂空槽，是专门为过流管路预留的穿位空间，当配套的出水龙头、冷凝水管路从侧面接入时，管路可以直接从这个镂空槽伸入盒体内部，不需要在盒体侧壁额外做开孔避让，也能避免管路与盒体硬接触造成的管壁磨损，同时这个镂空槽还能作为提手位使用，搬运清理时手指可以扣入槽内借力，不需要额外加装塑料或者金属提手，减少了额外的装配工序和零件成本。盒体内部底面冲压成型的圆形下沉凹位，是为了配合下水接头安装设计的定位结构，凹位的深度刚好匹配标准下水接头的法兰厚度，安装时下水接头直接嵌入凹位内，打胶固定后接头顶面与盒体内底面基本齐平，不会出现凸起的结构阻挡积水排放，能够保证盒内的积水完全顺着凹位的坡度流入下水管道，不会在盒底残留积水滋生水垢或者细菌。从尺寸边界来看，这类承水盒的外形尺寸通常根据配套的安装空间做适配，常规款的边长在300mm到400mm之间，盒体深度控制在80mm到120mm，这个深度既能够保证足够的盛水容积，避免短时间排水量较大时出现溢水问题，也不会因为深度过大造成内部清理困难，侧壁的翻边宽度控制在15mm到20mm，这个宽度既能够保证搭放在支架上时有足够的支撑接触面积，不会因为承重出现翻边变形，也不会因为翻边过宽占用过多的台面安装空间。

　　设计这类钣金承水构件时，首先要考虑的是板材的选型，通常选用0.8mm到1.2mm厚度的304不锈钢板材，接触食品的使用场景还要满足食品接触级材料要求，折弯时的内R角要控制在板材厚度的0.5到1倍，避免折弯处出现应力集中导致的开裂问题，所有的裁切边缘都要做去毛刺倒钝处理，避免安装和清理过程中划伤操作人员。盒体的拼接位置采用满焊焊接工艺，焊接完成后要对焊缝做打磨抛光处理，保证焊缝位置平整无毛刺，不会出现藏污纳垢的缝隙，同时还要做盛水试漏测试，保证焊接位置没有虚焊、砂眼造成的漏水问题。

　　实际应用中，这类承水盒还可以根据使用场景调整结构，比如用在工业设备上承接废油时，可以将板材更换为冷轧钢板做喷塑处理，降低材料成本，用在户外场景时可以在盒体底部增加防滑橡胶垫，避免大风或者外力触碰造成盒体移位，穿管的镂空槽位置还可以加装橡胶护圈，进一步保护管路外壁不被钣金的锐边划伤。很多设计人员在做这类构件时容易忽略折边的刚度问题，直接采用直角折弯不做翻边处理，实际使用中很容易因为长期承重出现侧壁向外鼓胀的变形，导致盒体无法卡入安装支架，这款结构通过外翻边的设计，相当于在侧壁顶部增加了一圈加强筋，用最少的材料提升了整体结构强度，不需要额外在侧壁焊接加强筋，有效控制了整体重量和加工成本。另外盒底的圆形凹位除了安装下水接头的作用，还能够起到定位作用，当承水盒需要临时放置在地面上时，凹位可以卡在地面预留的定位凸台上，避免盒体滑动，在没有下水接口的使用场景下，这个凹位还可以作为积水的最低汇聚点，清理时用抹布或者吸水设备直接在凹位位置就能将所有积水清理干净，不会出现盒底残留积水的问题。
