弧形蜂窝式通风承托烤架结构设计

　　这款弧形蜂窝承托结构，最初是针对商用无烟烧烤炉的内腔承托需求做的优化设计，日常也可适配小型家用烘焙烤箱、空气炸锅的分层承托场景，核心解决传统直条烤架食材易局部焦糊、细小食材易掉落、受热均匀性差的痛点。从实际使用场景来看，烧烤作业时，炭块或者电加热管布置在结构下方，栅格结构需要同时满足三个核心要求：一是足够的通透率保证热流向上传递，二是足够的支撑强度避免食材重压变形，三是栅格间隙要控制在合理范围，既不能让小块食材、调料碎渣掉落至加热区产生油烟，也不能因间隙过小遮挡热流。

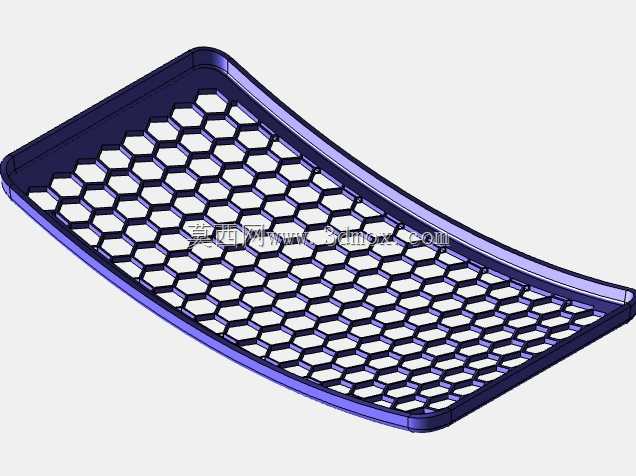

　　设计阶段首先推翻了传统平行直条加横向加强筋的方案，直条结构的热流通道是单向的，横向筋位置会形成局部热阻，导致对应位置的食材受热不足，而且直条的边角容易在食材表面留下压痕，影响成品外观。最终选用正六边形蜂窝排布的栅格结构，正六边形的拓扑特性可以在相同开孔率下获得更高的结构刚度，相同板材厚度下，蜂窝结构的抗弯折能力比直条栅格高40%左右，不需要额外增加横向加强筋就能满足承托需求，同时六边形的孔洞是多向连通的，热流可以在孔洞内形成微对流，不会出现局部热流遮挡的问题，整个承托面的温度差可以控制在8℃以内，远低于直条烤架20℃以上的局部温差。整体外形做了微弧形的抬升设计，并非完全平面，四周带一圈高度12mm的围边，围边与底部栅格面做了R3的圆角过渡，避免清洁时的边角积污，弧形面的曲率是按照加热源的热辐射角度匹配的，中心位置比边缘位置高5mm，让整个承托面到下方加热源的垂直距离保持一致，进一步保证受热均匀性，同时弧形结构可以让食材烤制过程中析出的油脂顺着弧度流向四周的围边导油槽，不会直接滴落到下方加热源上产生大量油烟。

　　栅格的筋宽设计为1.8mm，六边形的内切圆直径控制在8mm，这个尺寸经过多轮测试验证：筋宽过窄会导致结构刚度不足，满载2kg食材时会出现明显下凹变形，筋宽过宽则会减小开孔率，降低热传递效率；8mm的内切圆尺寸可以拦住绝大多数切配后的食材块，包括切粒的大蒜、小块的蔬菜丁，同时不会因为孔洞过小导致热流受阻，开孔率可以稳定保持在68%左右，兼顾通透率和防掉落需求。安装边界方面，整体外围尺寸适配常规35L容量烤箱的中层卡位，两侧预留了1.5mm的导向边，可以直接卡入烤箱内腔的原有卡槽，不需要额外改造固定结构，围边的外侧做了0.5mm的拔模斜度，不管是钣金冲压还是注塑成型都可以顺利脱模，量产时的工艺适配性更好。

　　结构的受力校核阶段，按照均布载荷3kg的工况做了静力学仿真，最大变形量出现在栅格中心位置，变形量仅为0.27mm，远低于行业要求的1mm变形阈值，筋条位置的最大应力为18MPa，不管是采用食品级304不锈钢冲压还是食品级PP材质注塑，都有足够的安全余量。实际使用中，蜂窝结构的栅格与食材的接触是多点间断接触，不会像直条烤架那样形成连续的压痕，食材表面的烤痕会更均匀，而且六边形的孔洞边缘没有尖锐直角，清洁时用普通毛刷就可以轻松刷掉残留的食物残渣，不会出现直角位置卡污难以清理的问题。另外这个结构的通用性很强，除了烧烤、烘焙场景的承托使用，调整材质后还可以用作设备的通风防护罩、小型物料的筛分托盘，只需要调整筋宽和孔洞尺寸就可以快速适配不同的使用需求，结构本身的拓扑形式已经经过多场景验证，不需要做大幅的结构改动就可以衍生出不同用途的变体。
