椭圆蜂窝状通风防护格栅结构设计

　　从实际应用场景来看，这类覆盖件除了阀块配套使用，还可以适配小型设备的通风口、电控箱体的散热窗、小型风道的进出口防护，甚至部分手持设备的出声孔防护也能参考这类结构逻辑，六边形的蜂窝排布是自然界中材料利用率最高的结构形式之一，在相同开孔率的前提下，蜂窝结构的整体刚性比方形孔、圆形孔排布高出30%以上，不需要额外增加加强筋就能满足日常使用中的抗挤压、抗冲击需求，避免覆盖件受外力变形后卡滞内部运动部件。这款椭圆蜂窝结构的覆盖件，最初是为阀块配套的通风防护场景设计的，在流体控制设备的阀组区域，这类覆盖件需要同时兼顾通流效率、异物阻隔与结构强度三个核心需求，很多工程人员在做阀块外围防护设计时，往往容易忽略通流截面与防护性能的平衡，要么开孔过大导致杂物容易进入阀组内部卡滞阀芯，要么开孔过小造成通风散热阻力过大，影响阀块周边气动元件或者散热需求，而蜂窝结构的选型刚好能解决这个矛盾点。

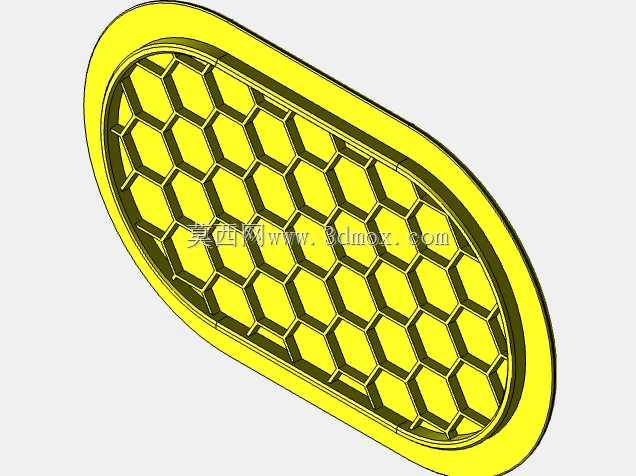

　　设计过程中首先确定的是整体外轮廓的椭圆形态，椭圆的长轴与短轴比例是根据阀块安装位的预留边界确定的，安装位周边有两个固定螺柱的预留孔位，所以椭圆外圈的边框宽度做了均匀等宽设计，边框内侧预留了0.8mm的安装止口，能够直接嵌入安装位的凹槽内，不需要额外打胶就能实现初步定位，降低装配时的对位难度。蜂窝单元的尺寸选择经过了几轮调整，最初选用的是内切圆8mm的六边形，做通流仿真时发现单孔尺寸过大，3mm以上的硬质杂物可以直接穿过孔格进入内部，后来调整为内切圆5mm的六边形，既保证了整体开孔率维持在68%左右，满足通风散热的通流面积要求，又能阻挡绝大多数日常环境中的飘落杂物，同时孔格的壁厚做了1.2mm的均匀设计，不管是采用注塑加工还是3D打印制作，都能保证成型时的材料填充均匀，不会出现局部壁厚不均导致的缩痕或者打印翘曲问题。

　　很多人做这类格栅设计时容易忽略拔模角度的处理，这款覆盖件的所有蜂窝孔壁都做了单边1度的拔模斜度，沿着出模方向均匀过渡，不管是开模注塑还是光敏树脂打印，都能顺利脱模，不会出现孔壁卡模的问题。外圈边框的厚度做了3mm的设计，比蜂窝孔壁厚出一倍以上，主要是考虑到安装时的受力需求，边框位置是整个覆盖件的受力承载区，拧紧安装螺丝时的压紧力全部作用在边框上，加厚设计可以避免安装时边框被压裂，同时边框的圆角处理也做了R1.5的过渡，没有尖锐棱角，装配时不会划伤操作人员的手部。从安装边界来看，这款覆盖件的整体厚度控制在6mm，不会突出安装平面过多，避免和周边的管路、接头产生干涉，椭圆长轴两端的位置预留了两个沉头孔位，沉头深度2mm，使用M3的沉头螺丝安装后，螺丝头完全没入覆盖件表面，不会出现突出的结构勾挂周边管线。在实际使用中，蜂窝结构的导流效果也比直排圆孔更好，气流穿过蜂窝孔格时会被梳理成均匀的层流状态，减少气流穿过格栅时产生的湍流噪音，这一点在对噪音有要求的小型气动设备上优势尤为明显，不会像圆孔格栅那样在高风速下产生明显的风噪。

　　另外这种均匀排布的蜂窝结构，在做表面处理时也更有优势，不管是喷塑、阳极氧化还是喷漆，孔格内部的涂料都能均匀附着，不会出现方形孔拐角处积漆的问题，后期清理也更方便，灰尘附着在表面时用毛刷顺着孔格方向就能轻松清扫，不会像密集小圆孔那样容易在孔壁积灰难以清理。设计时还考虑了不同工况的适配性，如果是用在有防水需求的场景，只需要在蜂窝孔格内侧增加一层不锈钢防尘网，利用边框的止口位置就能直接压合固定，不需要重新修改整体结构，拓展性很强。很多新手设计这类覆盖件时，习惯先画外轮廓再阵列孔格，很容易出现边缘位置孔格被裁切得残缺不全的问题，这款结构在设计时先确定了蜂窝阵列的排布基准，让椭圆边框刚好切过蜂窝单元的壁厚中点位置，保证边缘位置的每一个孔格都有完整的侧壁，不会出现半格的残缺结构，既提升了整体美观度，也避免了边缘残缺位置出现应力集中导致的开裂问题。
