嵌入式按压锁扣结构三维设计方案

本次设计的嵌入式按压锁扣，主要面向小型箱体、设备舱门、装饰盖板类场景的快装连接需求，在日常设备运维、消费类电子外壳、小型工业控制柜、户外箱体盖板等场景中，这类锁扣能够替代传统螺丝连接，大幅降低拆装耗时，同时避免外露连接件破坏外观整体性。从实际使用场景来看，这类按扣需要兼顾扣合后的锁紧可靠性与按压解锁的操作便捷性，同时要适配压铸成型的工艺特性，避免后续二次加工增加成本。

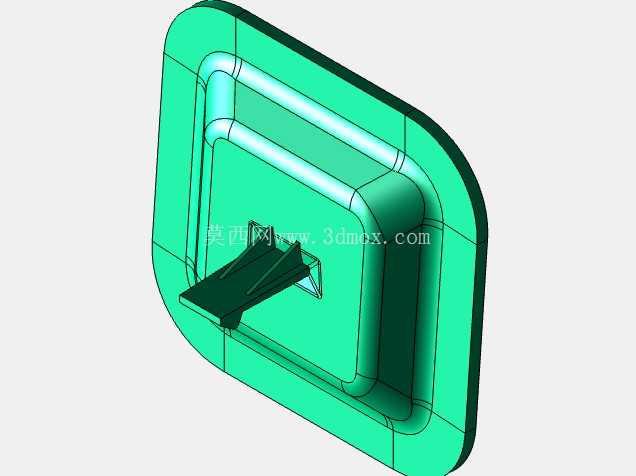

设计初期首先明确了安装边界条件：按扣整体采用嵌入式安装逻辑，基座部分为带圆角的方形沉台结构，沉台边缘做了均匀的圆角过渡，一方面是适配压铸模具的拔模要求，减少应力集中点，另一方面沉台结构能够在安装时嵌入面板的预开孔内，限制基座的周向转动，不需要额外增加定位销结构。基座的外轮廓尺寸适配常规3-5mm厚度的面板安装，沉台深度与面板厚度匹配，安装后基座表面与安装面板基本齐平，不会出现突出的刮擦风险，同时外露面没有尖锐棱角，符合日常接触类部件的安全要求。

功能结构上，锁止弹臂采用了斜楔式卡合设计，弹臂从基座内侧一体延伸而出，前端的卡合面做了15度的导向斜角，在盖板闭合过程中，斜角面首先接触对接框体的卡接边，受力后弹臂产生弹性形变向内退让，待卡接边越过卡合面后，弹臂回弹完成锁止，整个闭合过程不需要额外操作，直接按压盖板即可完成扣合。解锁时只需要按压弹臂外露的按压面，带动弹臂向内形变，使卡合面脱离对接卡边，即可掀开盖板，单步操作即可完成解锁，不需要借助额外工具。弹臂的厚度经过反复校核，在常用锌合金压铸材料的物性参数下，弹臂的反复形变寿命能够满足万次以上的开合需求，不会出现金属疲劳断裂的问题，同时弹臂的按压力度控制在15-20N区间，既不会因为力度过小导致意外触碰解锁，也不会因为按压力度过大造成操作不便。

从成型工艺角度考虑，整个按扣结构没有倒扣结构，采用常规的两板压铸模即可完成成型，分型面设置在基座的背面边缘，不会在外露可见面留下分型线痕迹，减少后续抛光处理的工作量。基座内侧的加强筋做了均匀排布，既提升了基座整体的结构强度，避免安装锁紧时基座出现变形，同时筋位的厚度均匀控制在2mm，与基座主体壁厚保持一致，避免压铸过程中出现缩孔、缩水等成型缺陷。卡合面的位置做了0.2mm的余量设计，后续可以根据实际装配的公差情况，通过简单的打磨调整卡合量，适配不同加工精度的对接框体，降低整套结构的装配公差要求。

安装适配性方面，基座背面预留了两个对称的安装柱，安装柱中心距按照通用的小型箱体安装孔位标准设计，安装时可以采用热熔铆接或者螺丝锁紧的方式将基座固定在面板背面，安装柱的高度根据常用面板厚度做了适配，不会出现安装后突出面板正面的问题。对接部分的卡接边高度设计为3mm，能够保证扣合后有足够的啮合量，即使在设备运输过程中产生振动，也不会出现松脱的情况，同时卡接边的边缘做了小圆角处理，避免长期开合过程中磨损弹臂的卡合面，延长结构的使用寿命。

在实际选型适配过程中，这类按扣可以根据不同的使用场景调整表面处理工艺，户外使用场景下可以做喷塑或者钝化处理提升耐腐蚀性，室内消费类产品场景可以做抛光镀铬或者喷塑配色，适配不同的外观设计需求。结构本身没有易损件，一体压铸成型的结构相比组装式的按扣，减少了装配环节的公差累积，整体可靠性更高，适合批量生产应用。
