车身连接卡扣与白车身装配结构设计

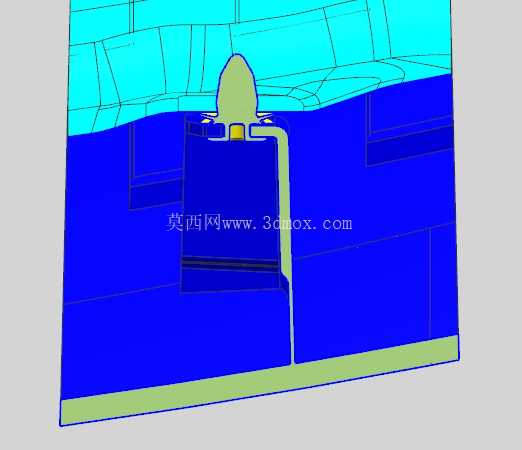

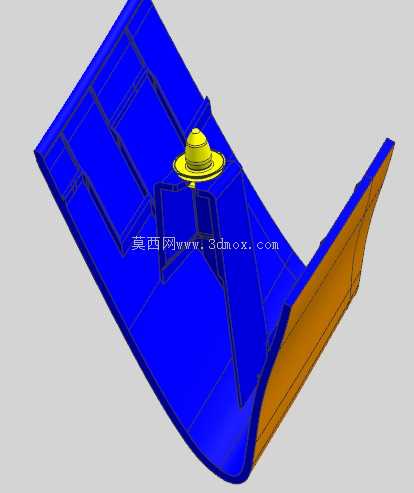

在汽车白车身焊装与总装环节，这类卡扣装配结构承担着内饰板、线束支架、小型覆盖件与白车身钣金的快速连接功能，替代部分螺栓连接方案，能够有效降低总装工位的操作时长，同时减少车身钣金的开孔数量，提升白车身整体的密封性能与结构完整性。从结构设计逻辑来看，该卡扣组件采用弹性卡接的核心原理，卡接头的导向段做了圆弧过渡处理，装配时能够顺着钣金安装孔的边缘自动导正，不需要额外的对位工装，一线装配工人仅需施加垂直方向的按压力即可完成锁止，锁止后卡接臂的倒钩结构会牢牢勾住钣金背面的翻边，在车辆行驶过程中承受持续的振动载荷，不会出现松脱、异响的问题。

从安装边界来看，该卡扣的底座与白车身贴合面做了0.3mm的容差设计，能够吸收白车身钣金冲压环节产生的平面度误差，避免出现装配后卡扣底座翘起、局部应力集中的问题；卡接臂的张开量控制在1.2mm范围内，适配行业内通用的12mm标准方形安装孔，不需要针对该卡扣单独开发冲孔模具，能够直接沿用现有白车身的冲孔工装，降低生产线的改造成本。卡扣与配套支架的连接部分采用一体化压铸成型结构，省去了后续的铆接、焊接工序，零件本身的形位公差更容易控制，批量生产时的尺寸一致性更好，能够将装配不良率控制在千分之二以内。

在实际使用场景中，这类卡扣结构广泛应用于车门内饰板、A柱下护板、仪表台侧护板、顶棚边缘等位置的固定，相比传统的塑料卡扣搭配金属衬套的方案，该一体化压铸结构的抗拉力提升了40%以上，在-40℃到85℃的环境温度区间内，卡接力的衰减率不超过15%，能够适应不同地域的使用环境，不会因为低温脆化或者高温软化导致连接失效。设计过程中特意在卡扣底座与白车身钣金的接触位置预留了0.5mm的缓冲间隙，可以搭配EVA泡棉垫使用，进一步吸收车辆行驶过程中产生的振动，避免金属与塑料直接接触产生的异响问题，提升整车的NVH表现。

从结构强度校核的角度来看，卡接臂的根部做了R0.8的圆角过渡，避免应力集中导致的疲劳断裂，经过1000次插拔循环测试后，卡接力的保持率仍然能够达到初始值的80%以上，满足车辆全生命周期的使用要求。卡扣的整体高度控制在23mm以内，不会占用过多的车身内部空间，给内饰件的安装预留了足够的安全距离，不会出现与周边线束、管路干涉的问题。在三维建模过程中，所有配合面都做了拔模处理，拔模角度控制在1.5度，既满足压铸生产的脱模要求，又不会影响装配后的配合精度，卡接头的锁止面做了5度的倒扣角度，既保证锁止后的拉脱力满足要求，又能够在售后维修时使用专用工具顺利拆卸，不会破坏白车身钣金和卡扣本身的结构，降低售后维修的配件成本。
