50MVA113kV带载抽头切换自耦变压器

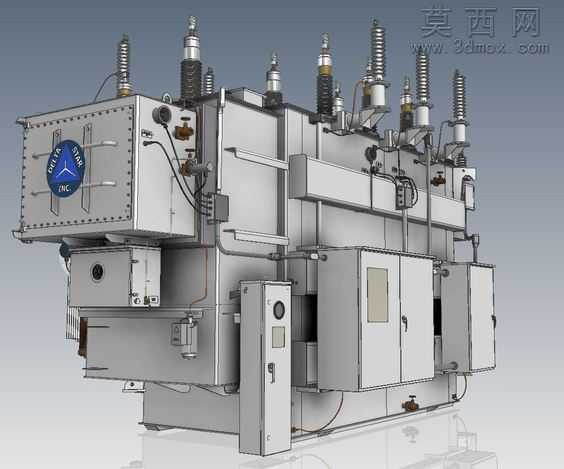

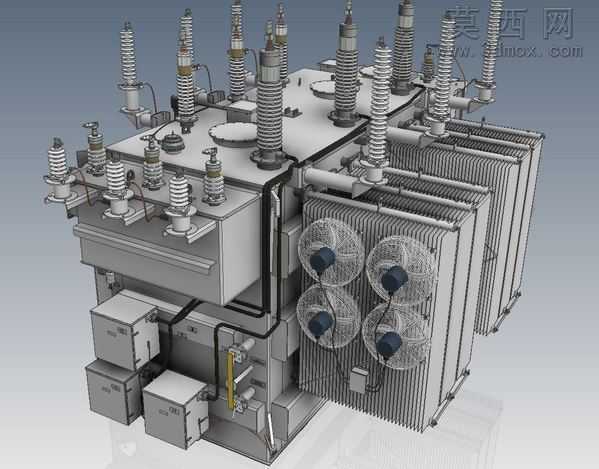

本模型为50mva容量、113千伏电压等级、3ph值、60赫兹的带载抽头切换自耦变压器三维模型，建模过程严格参照真实工业级油浸式电力变压器的结构比例搭建，未构建内部绕组细节，重点还原外部可见的全部功能组件与外观特征。建模阶段采用参数化特征建模思路，先搭建主体油箱的长方体基准结构，对油箱边角做圆弧过渡处理，还原焊接箱体的工艺特征，油箱侧面的加强筋采用拉伸凸台命令逐一排布，保证筋板间距、厚度符合真实变压器的结构强度设计要求。顶部高压套管组件按照真实瓷瓶绝缘结构建模，每根套管的伞裙结构采用环形阵列特征生成，还原瓷套的爬电距离设计形态，套管顶部的接线端子、密封压盖等细节均做了等比例还原，不同电压等级的套管高度、直径差异严格对应113kV侧的绝缘要求。油箱侧面的有载分接开关操作机构、控制柜体采用独立子装配体搭建，控制柜上的观察窗、操作手柄、压力表、门锁等细节均做了精细化建模，还原现场操作端的真实布局。散热器组件采用翅片式结构建模，每一片散热翅片的厚度、间距均参照油浸式变压器的散热设计参数，通过线性阵列完成排布，连接油箱的油管路采用扫掠命令生成，还原管路的走向与法兰连接结构。模型渲染阶段采用金属材质为主，油箱外壳赋予哑光银灰色金属漆材质，模拟真实变压器的钢板喷涂外观，套管瓷瓶部分赋予半透明浅灰色陶瓷材质，添加轻微的反光效果还原瓷质绝缘件的质感，密封胶条、操作手柄等橡胶部件赋予深黑色哑光橡胶材质，管路法兰、螺栓等标准件赋予镀锌金属材质，不同材质的粗糙度、反光度参数经过反复调试，保证渲染效果贴近真实工业设备的视觉感受。模型整体结构完整还原了带载抽头切换自耦变压器的外部布局，包括油枕、压力释放阀、接线盒、接地端子等附属组件均有体现，各部件之间的装配关系准确，无结构错位、比例失调问题，可用于输配电场景展示、电力设备教学演示、工业场景布局搭建等用途，能够直观呈现该类型电力变压器的外部构造与组件分布特征。
