90度锁止左手式折叠安装铰链结构

　　这款带90度锁止功能的左手折叠铰链，主要面向需要实现部件翻转收合、且在特定展开角度需要刚性定位的工业设备场景，常见于小型设备侧开检修门、可折叠操作台面、便携设备支撑支架、工装夹具翻转定位模块这类需要反复开合、且开合后需要消除间隙避免晃动的结构中。不同于普通无锁合页仅能实现转动功能，这款铰链内置弹簧顶紧的锁销结构，当转动到90度展开位置时，锁销会自动卡入对应定位槽，无需额外加装插销或者紧固件即可实现角度锁定，避免受载后出现意外折合的问题；同时也支持180度放平状态的锁止，适配需要完全放平收纳的使用需求，5毫米直径的安装孔位匹配常规M4或者M5的紧固件安装，不需要额外扩孔或者改制安装面。

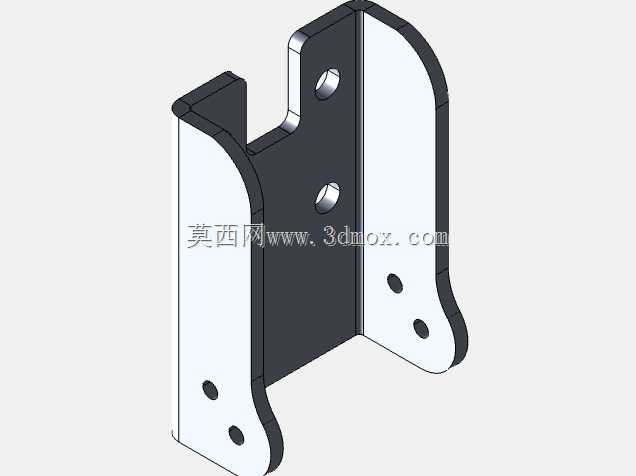

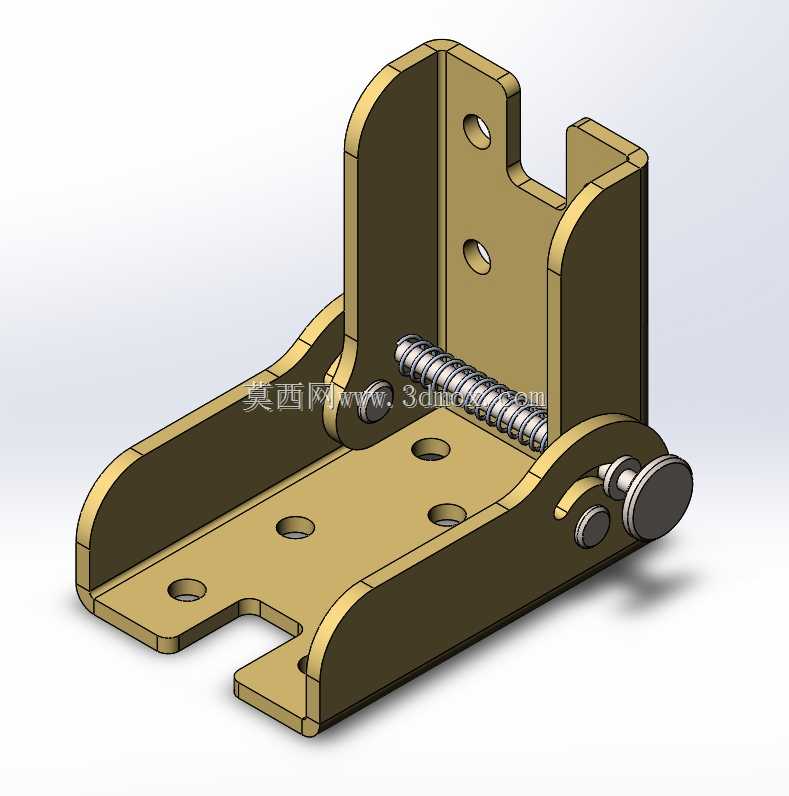

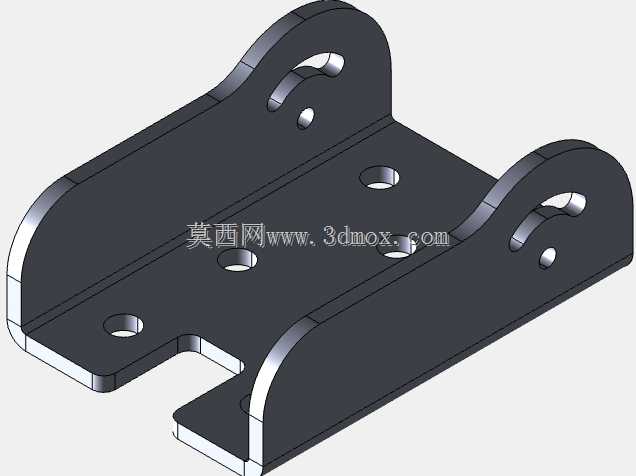

　　从结构设计逻辑来看，这款铰链采用底座与转动支架分体式铰接结构，底座为带多安装孔的平板结构，安装面做了下沉避空设计，安装后紧固件头部不会突出底座平面，保证安装贴合度；转动支架为U型立板结构，两侧立板与底座铰接端做了圆弧过渡处理，避免转动过程中与安装面出现剐蹭干涉。锁止机构集成在铰接轴侧端，外露的旋钮式解锁件方便操作人员单手操作，按压或者扳动解锁件即可压缩内部弹簧退出锁止位，实现铰链的折叠转动，松开解锁件后弹簧自动复位，到达下一个锁止角度时自动卡入定位，整个操作过程不需要额外工具，适合需要频繁开合调整的工位场景。安装边界方面，底座的安装孔位采用对称分布设计，横向与纵向的孔距适配常规工业铝型材的安装孔间距，也可以直接固定在钢板加工的安装面上，转动支架的立板上预留了两个安装孔，用于固定需要翻转的活动部件，立板的开槽结构可以避让活动部件的走线或者凸起结构，避免转动时出现卡滞。在实际选型使用时需要注意，这款为左手安装构型，锁止旋钮位于铰接端的右侧，适配安装空间中右侧预留操作位的场景，如果是对称布局的双侧铰链，需要搭配对应右手构型的同规格铰链使用，保证两侧解锁操作的一致性。

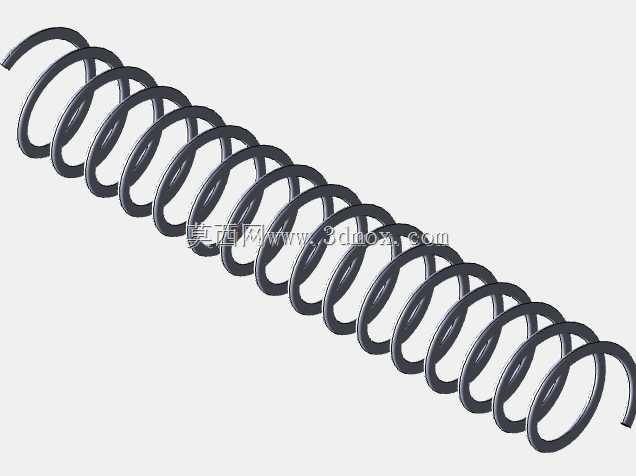

　　铰链的转动配合面做了间隙优化，既不会因为间隙过大出现转动晃量，也不会因为间隙过小出现卡滞，内置的弹簧采用圆柱压缩弹簧，弹力经过匹配，既保证锁销卡入后的定位刚性，也不会因为弹力过大导致解锁操作费力。锁销与定位槽的配合面做了倒角导入设计，即使转动到锁止位置时存在少量偏差，也能在倒角引导下顺利卡入定位，降低对操作人员对位精度的要求。在承重表现上，这款铰链采用钣金折弯一体成型的主体结构，配合铰接轴的穿轴式设计，相比普通铆接合页，侧向承重能力更强，不会因为长期受载出现铰接点松脱变形的问题，适合支撑重量在数公斤级别的活动部件，比如小型设备的操作面板、轻型工装的翻转定位板、便携设备的支撑脚这类负载场景。

　　不同于外露式锁扣结构，这款铰链的锁止机构完全集成在主体内部，外部没有突出的锁扣零件，外观更简洁，也不会因为外部磕碰导致锁止机构失效，同时内部弹簧与锁销都做了防锈处理，在常规车间环境下长期使用也不会出现锈死卡滞的问题。安装时只需要先将底座通过紧固件固定在固定安装面上，再将活动部件固定在转动支架的立板上，调整好转动行程即可投入使用，不需要额外调试锁止机构的配合间隙，出厂时已经完成锁止位置的匹配，安装后即可实现90度与180度两个位置的自动锁止，减少现场装配的调试工作量。
