圆柱形快速释放FQ14-7TK电缆连接插座

　　在工业测控、野外通讯基站搭建、移动检测设备布线这类需要频繁插拔线缆的场景里，这类带尾部弹簧防护的圆形快速释放接头，是解决线缆根部反复弯折断裂、对接对位效率低问题的常用连接件。日常做设备布线结构设计时，很多工程师容易忽略接插件尾部的应力释放结构，普通航空插头尾部如果没有防护套，线缆随设备移动、拖拽时，线芯和插针焊接位置很容易因为反复弯折出现虚焊、断芯，尤其是在便携式检测仪器、临时通讯组网的外接线缆场景，设备每次转场都要拆接线缆，普通螺纹锁紧的接头对位慢，拧不到位还容易出现接触不良，这款FQ14-7TK的结构设计刚好针对性解决了这几个现场痛点。

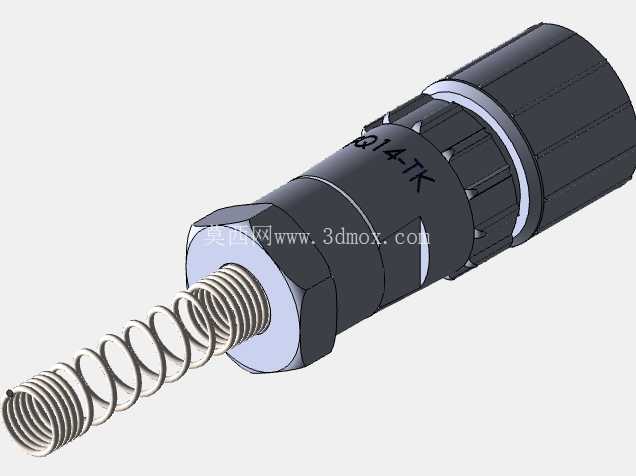

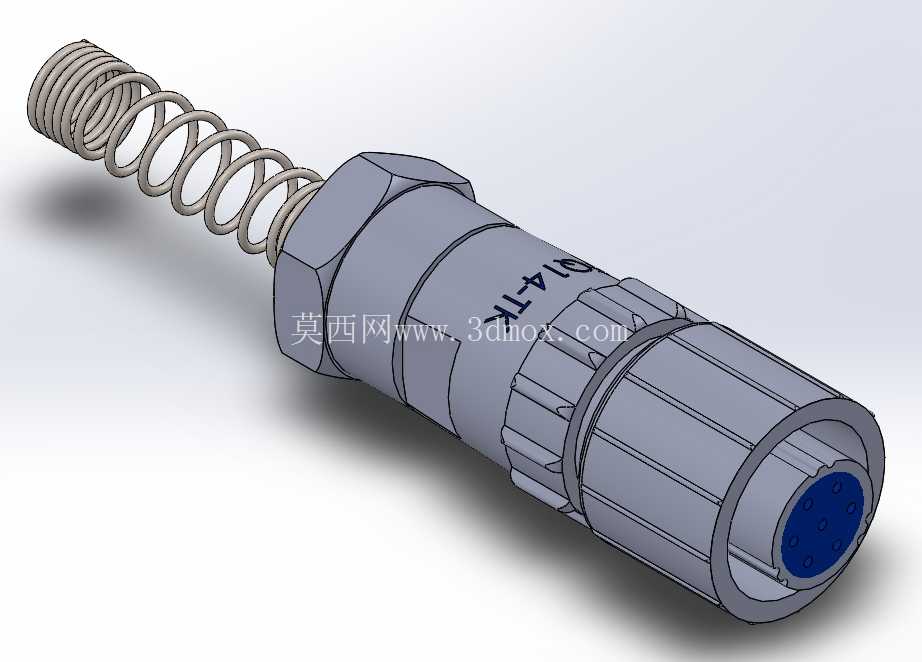

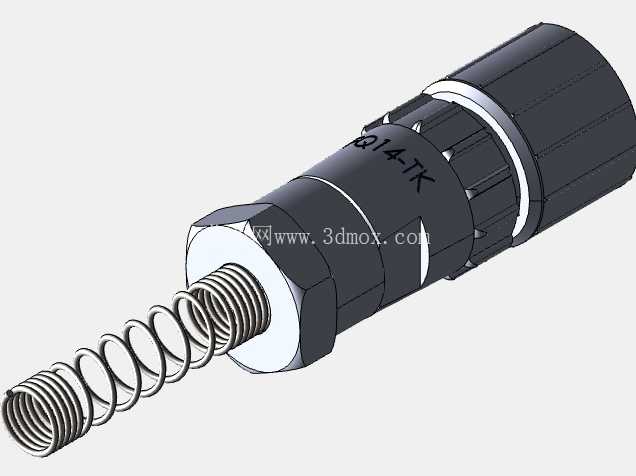

　　从结构细节来看，接头主体采用圆柱形阶梯轴外形，对接端做了防滑滚花处理，插拔时不需要额外工具，手部施力就能完成快速锁紧与释放，相比传统螺纹连接的航空插头，对位时不需要反复旋转找螺纹牙，插合到位后自带卡扣锁紧，拉扯线缆时不会松脱，拆接时只需要拉动外层滑套就能解锁，单人单手就能完成操作，很适合高空布线、狭小设备舱内的接线作业。尾部的螺旋弹簧结构是整个设计里实用性最强的部分，弹簧从接头尾部出线位置向外延伸一定长度，完全覆盖线缆和接头衔接的应力集中区，不管线缆是向哪个方向弯折，弹簧都会把弯折应力分散到整段弹簧长度上，避免线芯在出线位置出现直角弯折，实际测试下来，带这种弹簧防护的接头，线缆弯折寿命比普通橡胶护套的接头高4倍以上，很适合需要经常移动、拖拽线缆的使用场景。

　　做三维建模时，这个零件的结构拆分要注意几个关键配合面：首先是插合端的内孔尺寸，要和适配插头的外径做小间隙配合，公差控制在0.05mm以内，既保证插合顺畅，又不会因为间隙过大出现晃动影响接触稳定性；其次是尾部弹簧的安装槽，槽的深度和弹簧丝直径要匹配，弹簧压入后不能出现轴向窜动，否则弹簧和接头壳体之间会反复摩擦磨损线缆外皮；还有外层滑套和主体的配合间隙，要保证滑套轴向滑动顺畅，不会因为加工公差出现卡滞，同时滑套内部的锁紧钢珠安装孔位置精度要控制好，保证插合到位后钢珠能刚好卡入插头的锁紧槽内。

　　从安装边界来看，这款接头属于板前/线端安装类型，主体最大外径处的六角结构是用来做安装锁紧的受力位，布线时要预留出滑套向后滑动的操作空间，大概20mm左右的轴向空间，不然解锁时滑套退不到位没法拔出插头；尾部弹簧的自然长度决定了线缆的最小弯折半径，布线时不能强行把弹簧压到并圈状态，否则会失去应力防护的作用。在实际设备选型时，这类7芯的接头通常用来传输低压控制信号或者小功率电源，插针接触电阻小，抗振动性能好，在车载通讯设备、户外勘探仪器、工业机器人末端工具的信号连接场景里应用很广，建模时如果要做整机布线装配，还要注意接头出线方向的自由度，尾部弹簧允许线缆在一定角度范围内偏摆，不需要额外做线缆弯折的固定约束，能简化布线结构的设计工作量。很多新手工程师在做接插件建模时，容易把滚花结构做的过于精细导致模型文件过大，其实做整机装配时，滚花只需要做外观示意就可以，重点要把配合尺寸、安装空间、运动部件的行程做准确，尤其是滑套的滑动行程、弹簧的压缩量这些和装配干涉相关的参数，必须和实物尺寸保持一致，不然做装配模拟时会出现干涉误判，影响后续结构设计的判断。另外接头内部的插针排布是圆周均布的，建模时要注意插针的绝缘层和壳体之间的同轴度，实际生产中这个位置的同轴度误差会直接影响对接的顺畅度，做工程图时也要标注对应的形位公差要求。
