菱形法兰式带座外球面支撑轴承UCFL204

在轻工输送线、小型食品加工设备、纺织辅机这类对安装空间有严格限制的场景里，带菱形法兰的支撑轴承一直是转轴支撑的首选部件，这类部件不需要额外加工复杂的轴承安装座，直接通过法兰面的安装孔就能固定在设备立板或者型材框架上，大幅降低机架加工的精度要求与装配工时。这款UCFL204规格的法兰支撑轴承，核心功能是为直径20mm的转动轴提供径向与少量轴向的支撑约束，内置的外球面轴承外圈与座体的弧面配合具备一定的调心能力，能补偿轴加工或者装配过程中产生的少量同轴度误差，避免轴在转动过程中出现卡滞、额外磨损的问题。

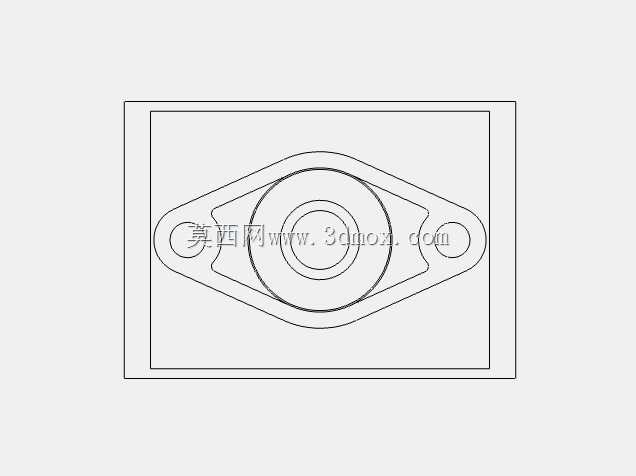

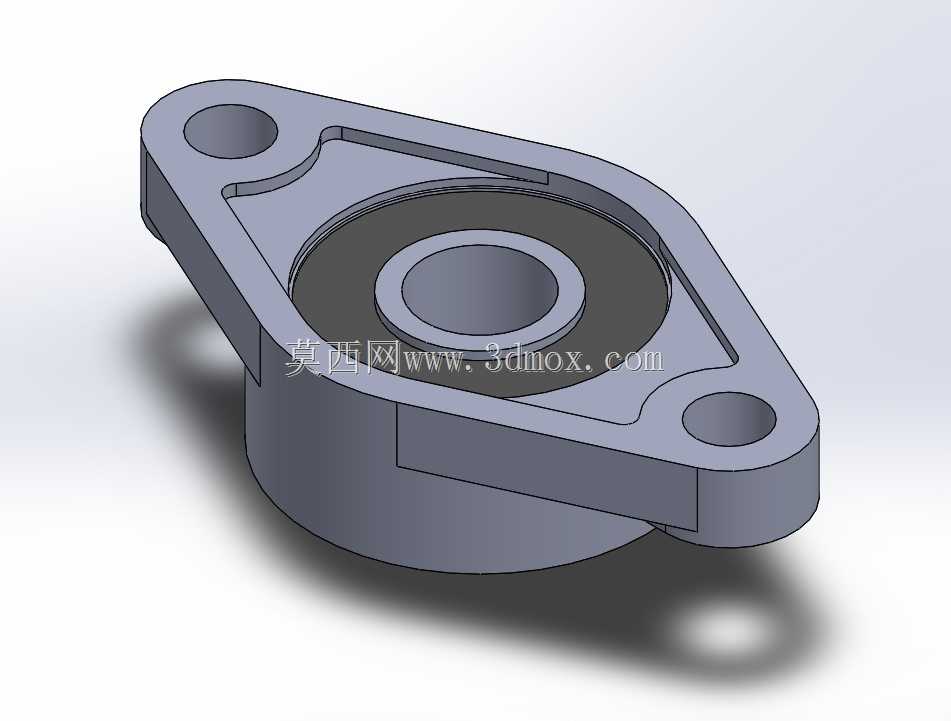

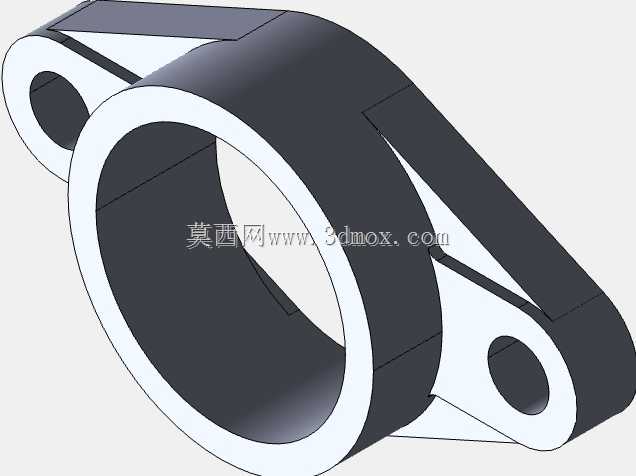

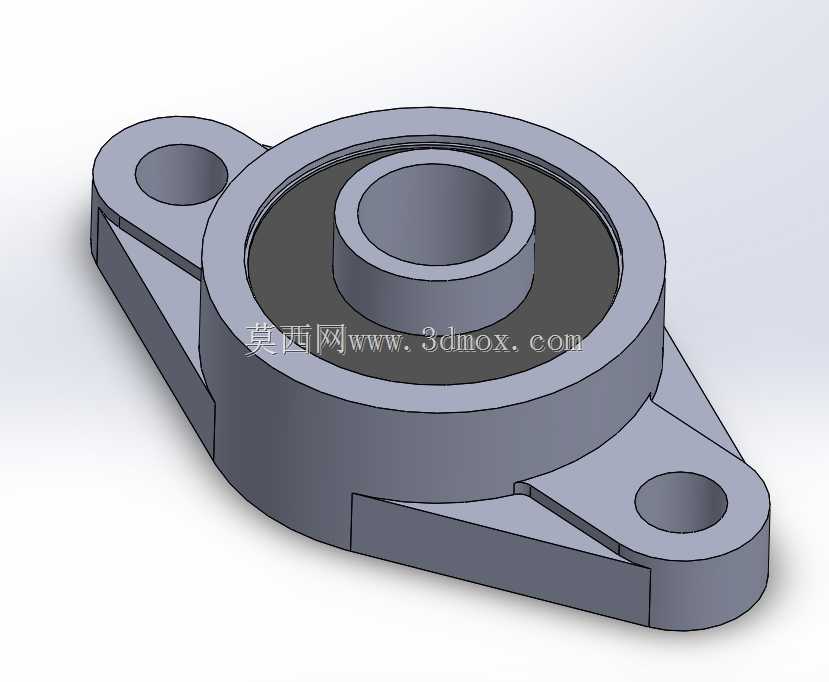

从结构设计逻辑来看，整体采用菱形切边的法兰座结构，相比圆形法兰座，两个安装孔分布在轴承中心的长轴两侧，在保证安装强度的前提下，有效压缩了座体的横向占用空间，适合安装在设备侧边、型材槽位这类宽度有限的位置。座体采用一体铸造成型后做机加工的工艺路线，轴承安装孔的弧面与轴承外圈的球面配合公差控制在合理范围，既保证调心活动的顺畅度，又不会出现配合间隙过大导致的支撑晃动。轴承内孔为标准20mm通孔，适配市面上绝大多数同规格的光轴、输出轴，内圈两侧自带密封结构，能阻挡日常工况下的粉尘、少量飞溅液体进入轴承滚道，延长维护周期。

安装边界方面，两个安装孔为适配M12螺栓的光孔，孔位中心距遵循UCFL系列的标准尺寸，安装时只需要在固定基板上加工对应位置的M12螺纹孔或者穿丝孔，就能直接完成固定，不需要额外做定位止口的加工，对现场装配的友好度很高。座体下方的承托凸台高度经过优化，保证轴承装入后，内圈端面不会与安装基板发生摩擦，同时法兰面与安装面贴合后，整个轴承座的受力直接通过法兰面传递到基板上，不会让安装螺栓承受额外的剪切力矩，提升长期运行的可靠性。

实际选型应用中，这类轴承常被用在小型皮带输送机的从动辊支撑、包装设备的导辊转轴固定、小型风机的叶轮轴支撑这类载荷不大、转速中等的工况，相比立式座轴承，菱形法兰座可以直接固定在垂直安装面上，不需要额外做安装支架的折弯焊接，能有效精简设备的结构件数量。建模过程中需要重点关注几个配合尺寸的准确性：一是轴承内孔与轴的配合公差，通常采用过渡配合保证轴与内圈无相对滑动；二是法兰安装孔的位置度，要保证两个孔的中心连线与轴承内孔轴线的平行度符合标准，避免安装时出现螺栓别劲的问题；三是座体承托面与法兰安装面的垂直度，保证轴承装入后轴的转动轴线与安装面平行，减少轴运行时的附加载荷。另外座体的边角都做了铸造圆角过渡，既避免铸造过程中的应力集中，也能防止装配时尖锐边角划伤操作人员，密封盖的突出高度也做了尺寸校核，保证在轴有少量窜动时不会与内圈发生摩擦干涉。
