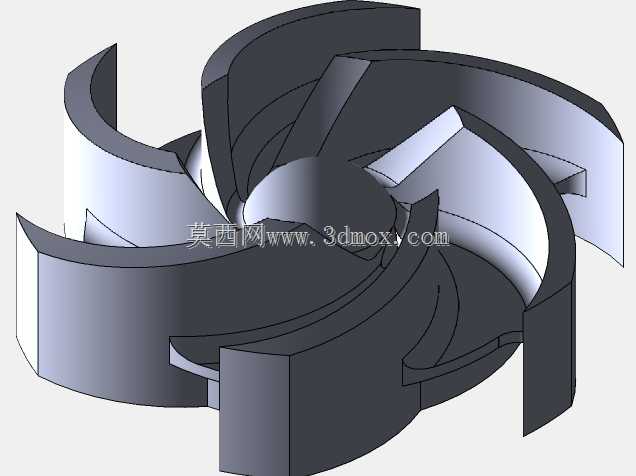

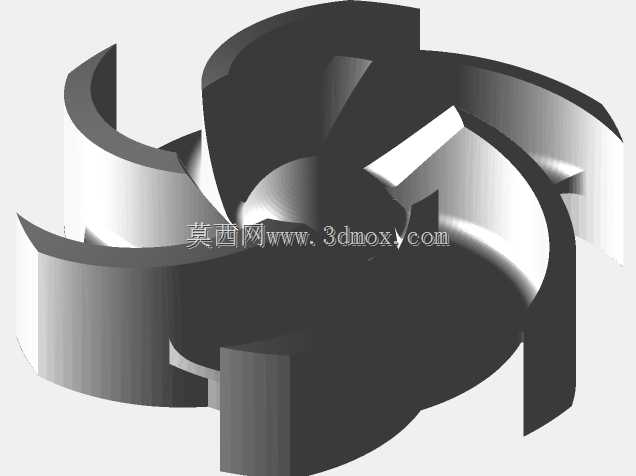

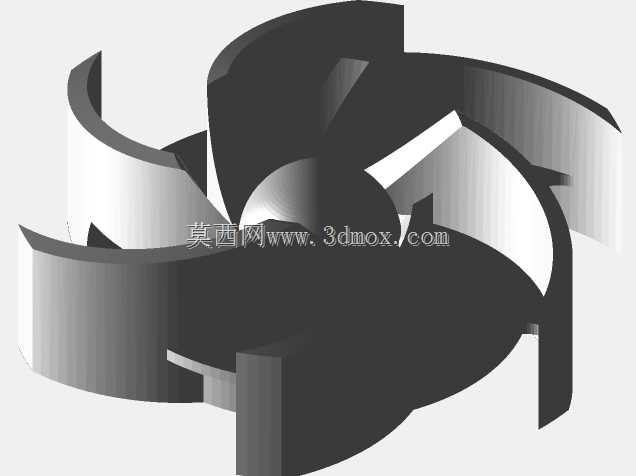

闭式扭曲叶片流体输送泵叶轮结构

在流体输送系统的核心做功单元里，叶轮作为直接将机械能传递给介质的部件，其结构设计直接决定整泵的效率、汽蚀余量与运行稳定性。这款叶轮采用后弯式扭曲叶片设计，整体为闭式结构，前后盖板与叶片一体成型，适配单级单吸离心泵的装配需求，可用于清水、低粘度工业流体、轻度腐蚀性介质的输送场景，覆盖市政供水、工业循环水、暖通空调循环、中小型给排水系统等多个应用领域。

从实际运行逻辑来看，叶轮随泵轴高速旋转时，叶片间的流道会带动介质同步做圆周运动，在离心力作用下介质从叶轮中心入口被甩向叶轮外缘，过程中介质获得压力能与速度能，后续经蜗壳收集导流后进入泵出口管路完成输送。这款叶轮的叶片采用空间扭曲构型，而非简单的直板叶片，核心是为了适配介质从轴向进入转为径向流出的流向变化，减少流道内的流动分离与漩涡损失，让介质在流道内的速度分布更均匀，相比直板叶片同工况下效率可提升4到8个百分点，同时能降低运行时的水力脉动，减少泵体振动与噪音。

设计过程中首先要匹配泵的比转速参数，确定叶轮的进出口直径、叶片出口安放角、叶片包角等核心参数。这款叶轮的入口为中心轴向开孔，孔径匹配对应泵型的轴伸尺寸与密封安装空间，入口边缘做了圆弧过渡修型，避免介质进入时产生局部脱流，降低汽蚀发生的概率。叶片数量设置为6片，在兼顾流道过流面积的同时，减少叶片间的滑移效应，保证扬程曲线的平稳性，避免小流量工况下出现驼峰特性，让泵在流量波动的工况下也能稳定运行。前后盖板的厚度根据承压等级做了梯度设计，靠近轮毂位置厚度更大，向外缘逐渐减薄，既保证高速旋转时的结构强度，抵抗介质压力与离心力产生的复合应力，又能控制叶轮整体重量，降低轴系的转动惯量，减少泵启动时的电流冲击。

安装边界上，叶轮中心的轮毂孔与泵轴采用H7/k6的过渡配合，通过键连接传递扭矩，轴向靠轴肩与叶轮螺母做双向定位，装配后需做动平衡校验，平衡等级达到G6.3以上，避免高速旋转时产生额外的径向力，延长机械密封与轴承的使用寿命。叶轮外缘与泵体蜗壳之间的间隙控制在0.3到0.5毫米之间，间隙过大会增加容积损失，降低泵效率，间隙过小则可能因为装配误差或运行时的轴窜动产生刮擦，损坏部件。流道表面做了光滑过渡处理，没有明显的凸起与棱角，减少介质流动时的摩擦阻力，同时也能避免介质中的固体颗粒在流道内沉积，适配含少量微小固体杂质的流体输送场景。

从结构可靠性角度，叶片与前后盖板的连接位置做了圆角过渡，避免应力集中，在长期承受交变载荷的工况下，减少焊缝（或铸造圆角处）的疲劳开裂风险。如果是铸造加工的叶轮，该圆角结构也能提升铸造工艺性，减少浇铸时的冷隔、缺肉等缺陷；如果是焊接成型的叶轮，圆角过渡也能降低焊接应力，提升焊接质量。针对不同的输送介质，该结构可适配不同的材质选型，输送清水时可选用铸铁或工程塑料，输送腐蚀性介质时可选用不锈钢或氟塑料衬里结构，核心尺寸无需大幅调整，仅需根据材质强度特性微调壁厚即可，具备较好的通用性。

在实际选型匹配时，需要注意该叶轮的水力特性与泵体蜗壳的匹配度，叶轮出口宽度决定了泵的额定流量点，叶片出口安放角决定了扬程曲线的斜率，更换同型号泵的叶轮时，需保证核心水力参数一致，避免出现电机过载、扬程不足、效率下降等问题。装配时需注意叶轮入口与泵体密封环的同轴度，同轴度偏差过大会导致密封环偏磨，快速增大间隙，造成容积效率下降。日常运行中，该结构的叶轮抗堵塞能力一般，不适合输送含大颗粒固体或长纤维的介质，这类场景需要选用开式或半开式叶轮结构，而这款闭式叶轮更适合输送洁净或含少量微小杂质的流体，在效率与运行稳定性上更有优势。
