油罐安装用siction过滤器三维结构设计

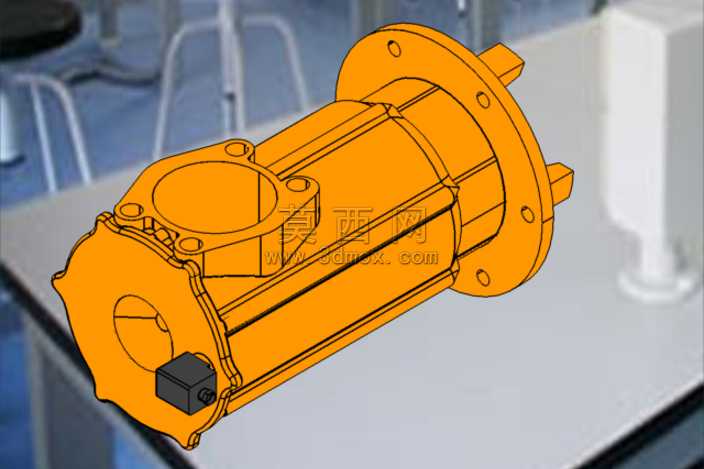

本作品为适配油罐安装场景的siction过滤器三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与工业产品建模逻辑，完整还原了该款过滤器的全部结构细节与装配特征。建模初期先梳理产品功能逻辑，明确该过滤器核心作用是对油罐内流通介质进行精度过滤，额定流量为170，过滤精度为90μm，以此为基础确定整体结构布局：整体采用卧式柱形主体结构，一端设置带均匀安装孔位的法兰连接端，用于和油罐对应接口实现密封固定连接，法兰端面上的孔位严格按照安装标准排布，保证装配时的同轴度与连接密封性；主体柱身侧面设置侧向接口，用于过滤后介质的导出，接口处设计有对应的安装凸台与密封槽结构，可适配标准管路连接件；主体端部设置独立的接线盒模块，用于配套监测元件的线路接驳，接线盒与主体之间设计有密封连接结构，避免油品渗漏影响电气元件运行。建模过程中对各部件的壁厚、过渡圆角、安装凸台厚度等细节均按照工业产品实际生产参数进行设置，所有配合面均预留合理的装配公差，保证虚拟装配时无干涉问题。渲染阶段采用工业产品常用的橙黄色金属漆作为主体材质，还原工业过滤设备的典型外观质感，金属部件表面设置轻微的磨砂质感，模拟铸件表面的处理效果，接线盒部分采用哑光黑色工程塑料材质，与主体金属材质形成明确区分，法兰端面、接口端面等密封配合面设置高光金属质感，突出机加工面的精度特征。结构设计上充分考虑过滤器的实际使用需求，主体内部预留足够的滤芯安装空间，外部的加强筋结构沿柱身轴向均匀排布，既提升壳体的承压能力，又避免整体重量过度增加；各连接部位的密封结构均做了细节还原，可直观展示产品的密封设计逻辑，整体模型可用于产品结构验证、安装模拟、教学演示等多种场景，完整呈现了工业油品过滤器从功能需求到结构落地的完整设计思路。
