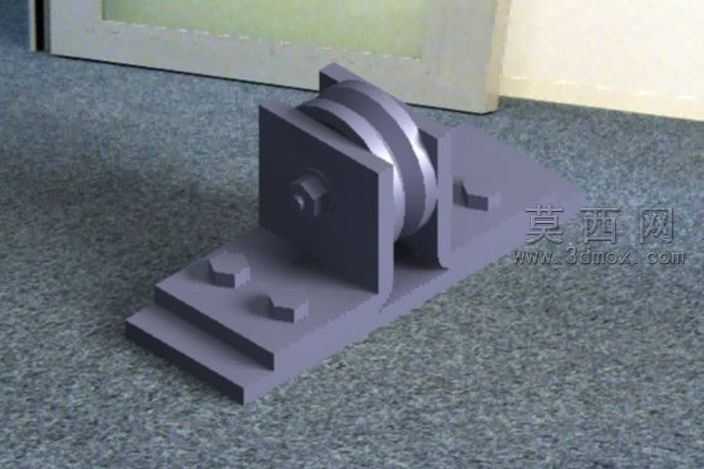

带安装底座的U型槽导向滑轮结构

起重导向场景里的滑轮失效，七成以上来自安装基面不贴合带来的轮体偏摆，钢丝绳脱槽卡滞的故障在户外吊装、索道导向点位反复出现，传统平底座滑轮靠螺栓硬压固定，基面稍有不平整就会让支架产生内应力，轮轴同轴度偏差超过0.2mm时，钢丝绳单侧磨损速度会提升三倍。这款滑轮的底座做了三级阶梯式的安装面设计，不是整块平板铣平的常规结构，每一级阶梯对应不同厚度的安装垫片调整区间，现场安装时不需要打磨基面，靠不同厚度的薄垫片塞在阶梯间隙里，就能把轮轴的水平度偏差控制在0.1mm以内，从根源上减少偏磨隐患。两侧的支撑板不是焊接在底座上的分体结构，是和底座一体折弯成型的钢制件，省去了焊接变形的校正工序，支撑板上的轴孔是一次装夹镗削完成，同轴度比焊接后再镗孔的结构高两个精度等级，轮体转动时不会出现轴向窜动。U型槽的槽面做了15度的倾角过渡，不是直角切槽，钢丝绳入槽时不会被槽口棱角切割，哪怕钢丝绳有轻微的摆角，也能顺着斜面滑入槽底，不会出现卡绳咬绳的情况。底座上预留的两个凸台定位块，刚好卡在安装基面的预留卡槽里，螺栓紧固时不会出现支架移位，哪怕承受侧向的钢丝绳拉力，底座也不会发生转动偏移。轮体和支撑板之间预留了0.5mm的间隙，不会因为粉尘、锈渍堆积出现卡滞，间隙里填充的润滑脂能留存更长时间，户外使用时的维护周期能延长一倍。轮轴端部的固定螺栓做了沉头设计，不会突出支撑板表面，避免钢丝绳摆动时刮蹭螺栓头造成断丝。这种结构没有多余的装饰性设计，每一处几何形状都对应现场安装、使用、维护里的实际痛点，不需要复杂的加工工序，普通铣削、镗削设备就能完成生产，成本比带调心结构的滑轮低四成，可靠性却能满足户外长期重载的使用需求，哪怕在有扬尘、淋水的工况下，也能保持稳定的导向性能，不会因为小的安装误差就提前失效。
