天花板嵌入式电缆夹持固定吊架结构

日常做弱电布线、工业厂房明装线缆布设、洁净车间顶板下线缆敷设时，经常会遇到线缆需要从顶板向下引出、同时要保证安装面整洁无突出构件的需求，这类场景下常规的外露式线卡、吊装支架不仅会破坏顶面的平整观感，在洁净车间、医疗场所这类对积尘有管控要求的区域，外露构件的缝隙还容易积攒浮尘，增加日常清洁维护的工作量，这款嵌入式安装的电缆夹持吊架就是针对这类场景设计的布线固定构件。

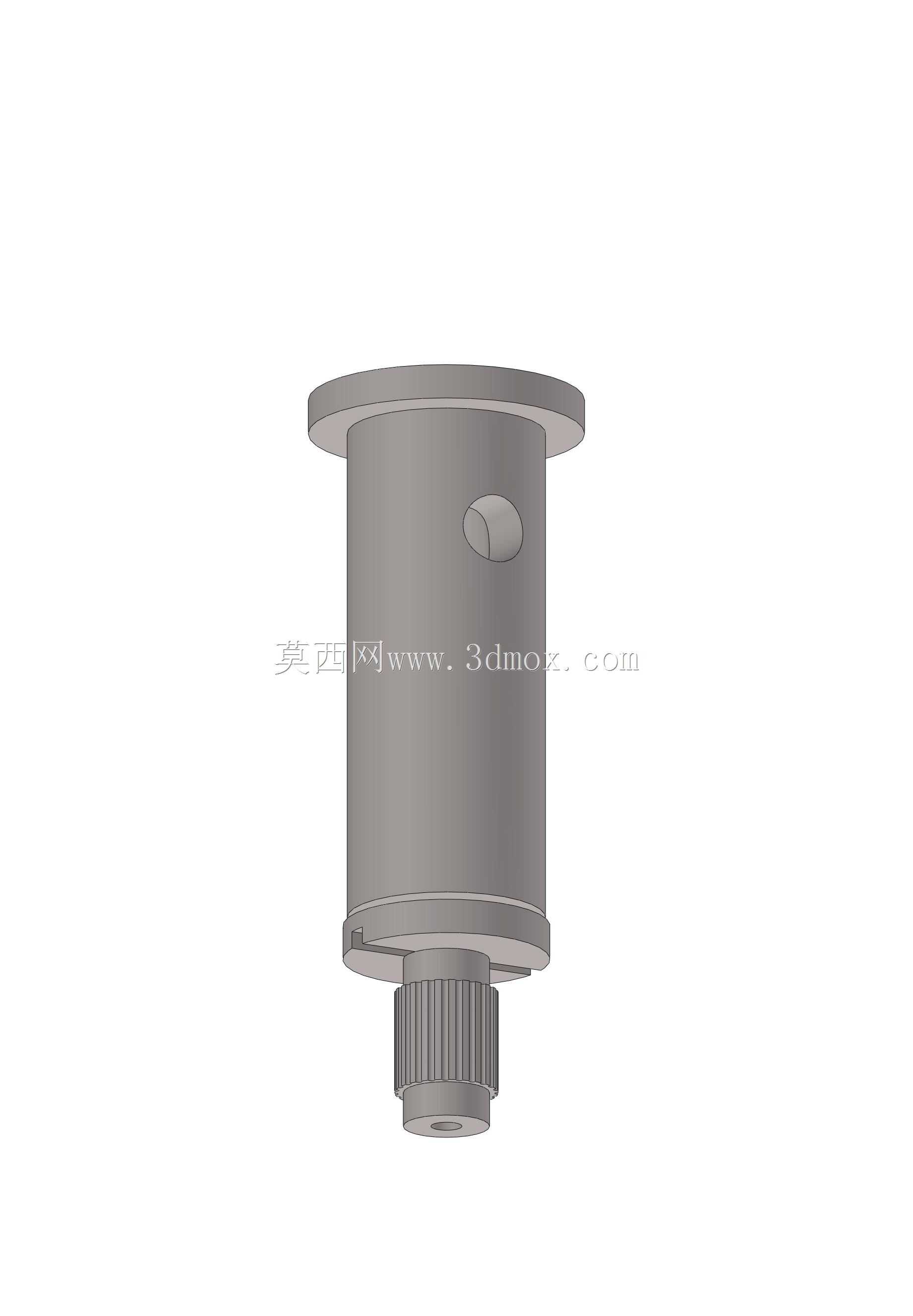

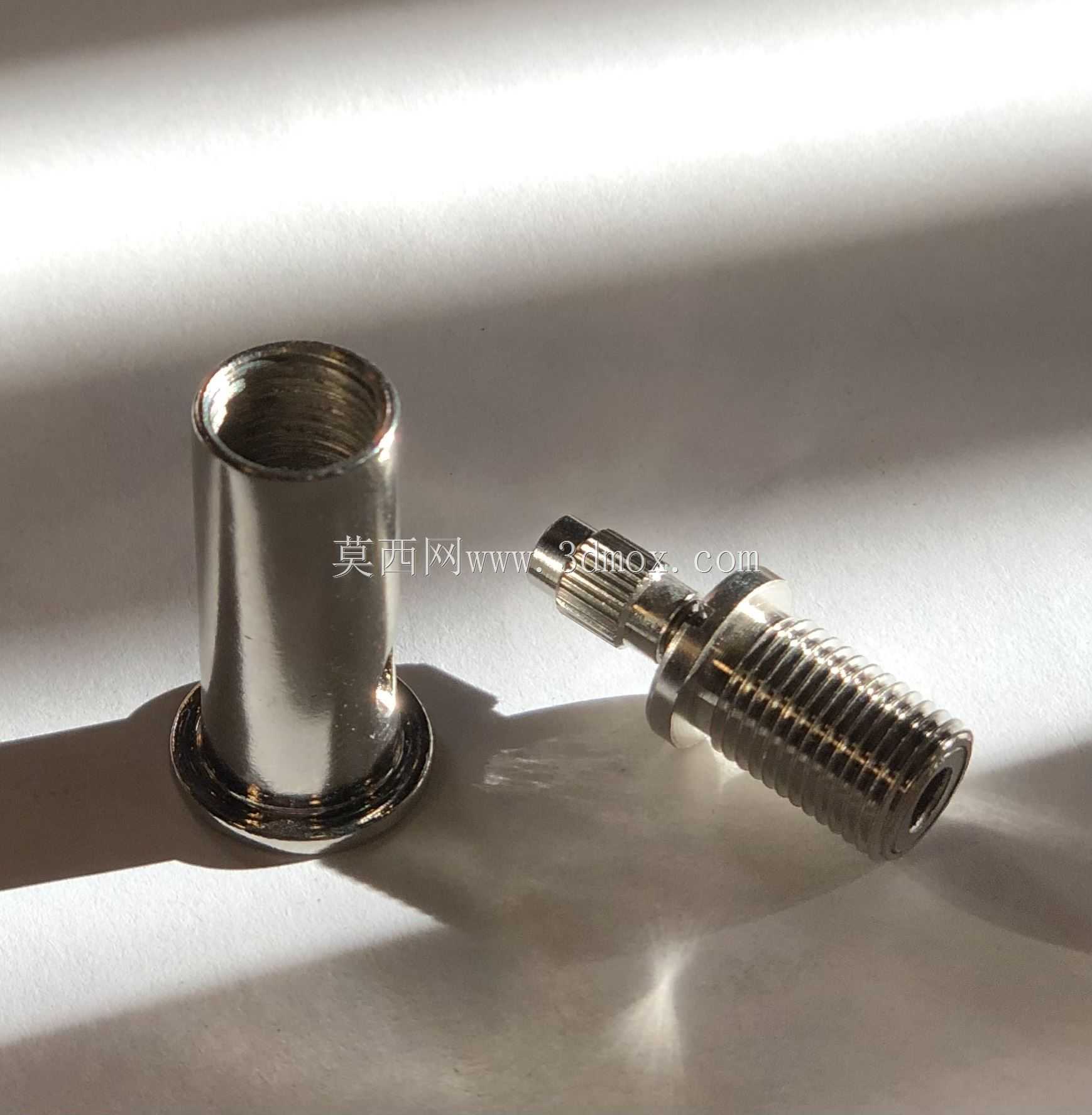

从结构设计逻辑来看，整个构件采用圆柱式主体适配顶板开孔安装的思路，顶部带一圈外延法兰边，安装时直接将主体从顶板下方塞入预先开好的对应尺寸圆孔内，法兰边会自然贴合顶板下表面，承担整个构件的轴向限位作用，不需要额外在顶板上方设置固定结构，单人在顶板下方即可完成全部安装操作，大幅降低高空作业的操作难度。主体侧面预留的椭圆形凹位，是用于配合安装时的卡位操作，避免塞入开孔后构件发生周向转动，保证出线方向始终与预设布线方向对齐。

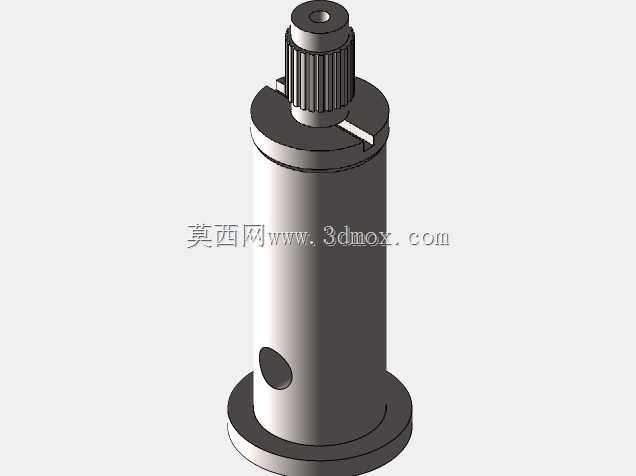

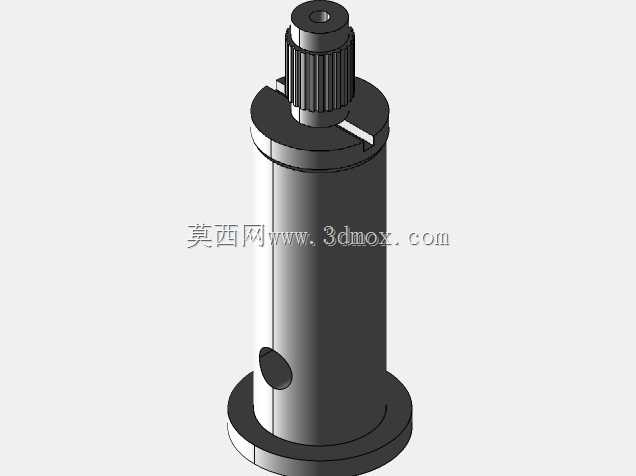

主体下部的滚花调节结构是整个夹持功能的核心操作部位，滚花纹理的设计是为了增加徒手操作时的摩擦力，不需要借助额外工具即可旋转调节夹持力度，当线缆从主体中心通孔穿入后，旋转下部的滚花套，内部的弹性夹持环会逐步收缩，抱紧穿入的电缆外护套，既可以固定线缆的轴向位置，避免线缆受自身重力或者外部拉扯出现下滑、移位，也能在一定程度上密封顶板开孔的缝隙，减少吊顶内部的灰尘向下飘落，适配洁净区域的使用要求。

从安装边界尺寸来看，顶部法兰的外径需要比顶板预留开孔直径大10mm以上，才能保证足够的支撑接触面积，避免安装后构件从开孔处脱落；主体圆柱段的外径与开孔直径的配合间隙控制在0.5mm以内，既可以保证安装时顺利塞入，也不会出现过大的缝隙影响美观和密封效果；下部滚花调节段的外径小于主体圆柱段，保证旋转调节时不会和顶板开孔边缘发生干涉。中心穿线孔的直径覆盖常规弱电电缆、小直径动力电缆的尺寸范围，可夹持的电缆外护套直径从3mm到12mm不等，适配多数室内布线场景的线缆规格。

实际应用中，这类构件除了常规的办公区域顶面网线、电源线布设，还可以用在实验室设备的顶部供电线缆固定、医院病房吊顶内的医疗设备线缆引出、展览场馆顶部展陈设备的供电与信号线缆固定，相比传统的明装线架，嵌入式的安装方式不会在顶面留下突出的安装结构，整体视觉效果更简洁，同时夹持结构的固定方式不会像扎带、线卡那样对电缆外护套产生过度挤压，避免长期使用后外护套出现压痕、老化加速的问题。设计时也考虑了后期维护的需求，夹持力度可以反复调节，需要更换线缆或者调整线缆长度时，只需要反向旋转滚花套松开夹持环，即可抽拉调整线缆位置，不需要拆卸整个固定构件，减少后期维护时对顶面装饰面的破坏。

结构建模过程中，需要重点关注几个配合面的公差设置：法兰下表面与主体圆柱轴线的垂直度要控制在0.1mm以内，保证安装后法兰能完全贴合顶板表面，不会出现一侧翘起的问题；内部夹持环的收缩行程要和滚花套的旋转行程匹配，保证旋转到极限位置时既能夹紧最小直径的线缆，也不会因为收缩量过大夹伤线缆外护套；侧面的卡位凹位深度控制在1.5mm左右，既能起到周向防转的作用，也不会因为凹位过深影响主体的结构强度。整体材质选用常规的阻燃ABS工程塑料即可满足多数室内场景的使用要求，如果是有高温、防火要求的特殊场景，也可以更换为阻燃尼龙或者金属材质，结构本身不需要做大幅调整，只需要根据材料的收缩率调整对应尺寸公差即可适配。
