紧凑型STS-UV微型光谱仪结构设计

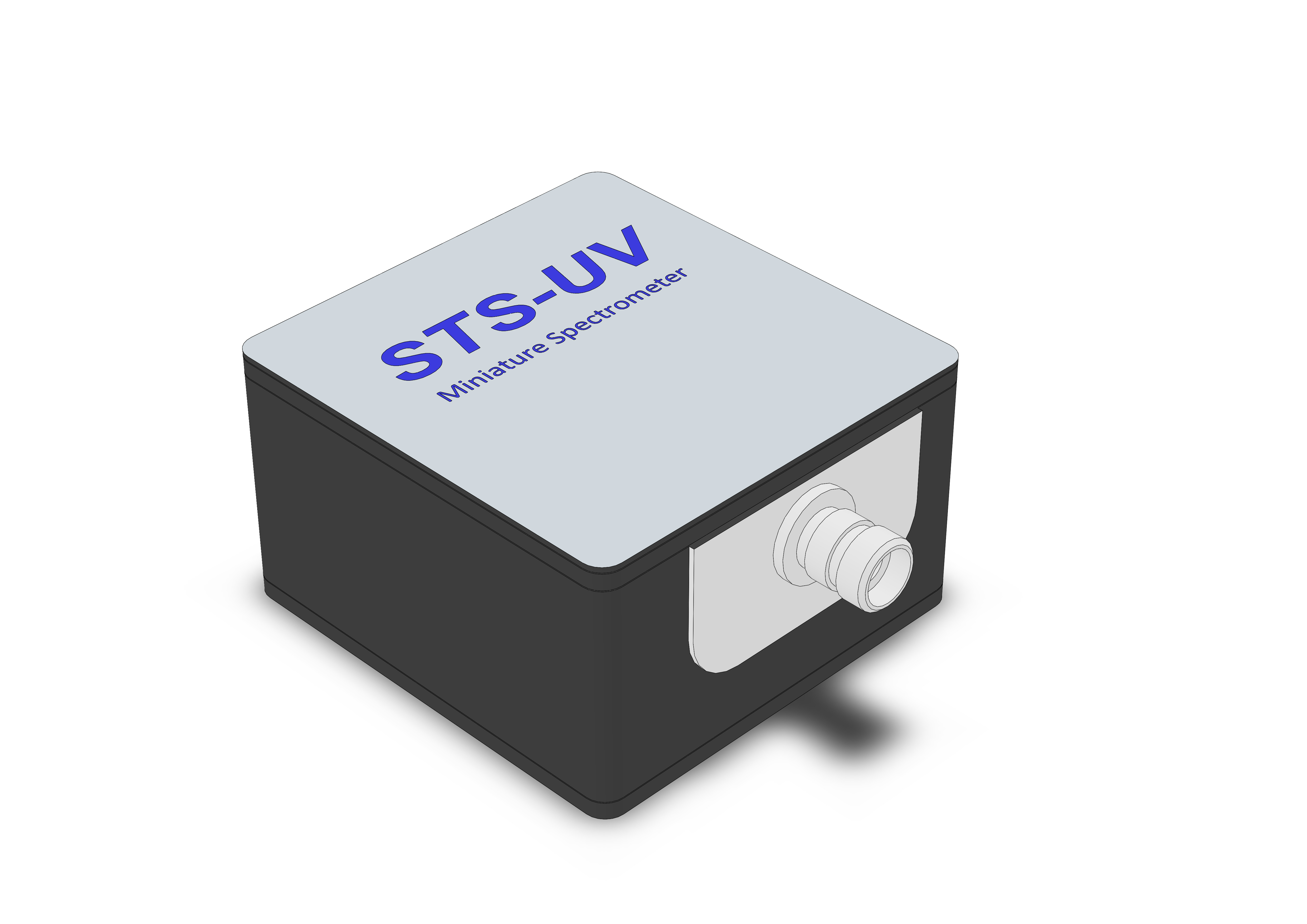

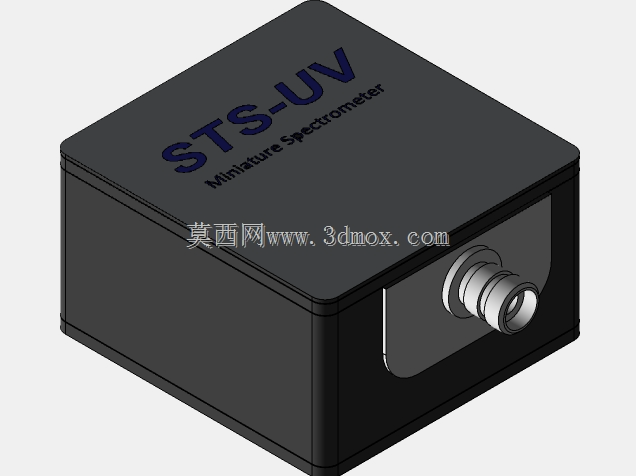

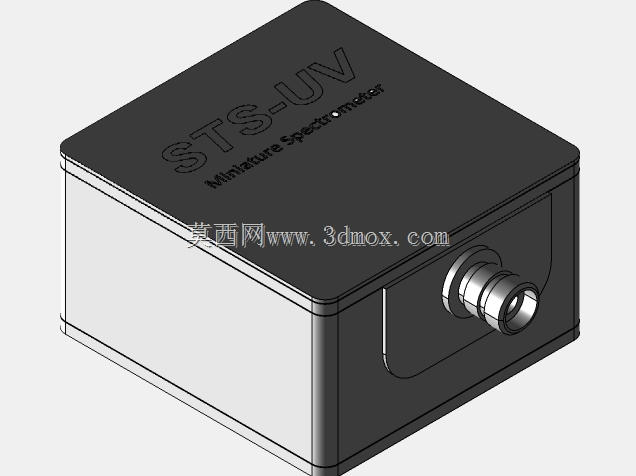

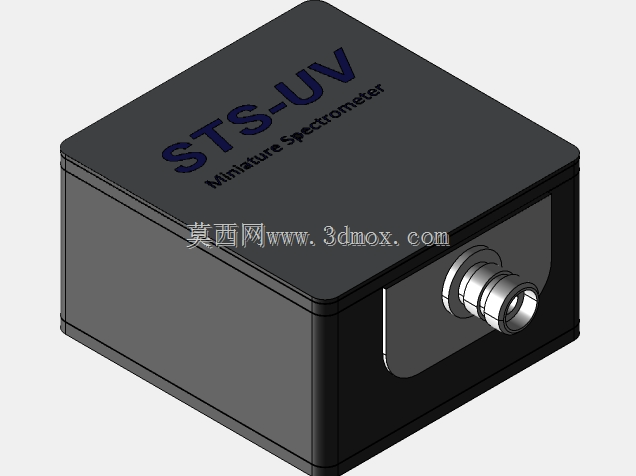

在现场快速光谱检测、嵌入式光学分析系统的选型与结构适配工作中，这类微型光谱仪的三维结构参考能帮结构工程师省去大量逆向测绘的时间，尤其在做便携检测设备集成、在线监测工位改造时，能直接对照安装边界做布局规划。这款设备采用方块式紧凑壳体设计，整体外轮廓尺寸控制在40x42x24mm，属于典型的OEM嵌入式光学检测核心部件，不需要额外设计庞大的安装支架，仅需在集成面板上预留对应尺寸的安装沉孔，就能将其嵌入到各类检测终端内部，比如水质在线监测探头、农产品快速分拣设备、便携式紫外辐照检测仪的内部腔体中。设备侧面预留标准SMA905光纤接头，这个接口是光学检测领域的通用接口规格，在结构设计时不需要额外做转接件定制，可直接匹配市面上常规的石英光纤跳线，对接外部采样光路时的同轴度公差要求在常规机加工精度范围内即可满足，不需要做特殊的高精度定位结构。从结构设计思路来看，壳体采用上下分体式扣合结构，黑色主体部分做了遮光处理，避免外部杂散光进入内部光路干扰检测精度，顶面的标识区域直接印刷型号与产品属性，不需要额外粘贴铭牌，减少了装配工序与长期使用中铭牌脱落的风险。内部光路集成在封闭腔体内，USB接口直接集成在壳体侧端，供电与数据传输共用同一接口，在集成到终端设备时，仅需预留USB走线空间即可，不需要额外布置供电线路，简化了整机的布线难度。在实际应用场景中，这类微型光谱仪常被集成到工业产线的在线检测工位，比如薄膜涂层的厚度检测、水质污染物的紫外吸收检测、LED光源的波长一致性筛查，因为体积足够小，甚至可以直接安装在机械臂的末端执行器旁，随动完成多点位的快速光谱采集，不会给机械臂带来额外的负载负担。做结构适配时需要注意，设备的光纤接头突出壳体表面一定长度，在设计安装腔时要在接头对应位置预留足够的插拔操作空间，避免装配后光纤接头无法正常插拔维护；壳体的安装固定可采用侧面顶丝或者底面粘接的方式，因为设备本身重量极轻，不需要做高强度的螺栓固定结构，就能满足工业场景下的抗振动要求。不同波长覆盖范围的同系列产品外形尺寸完全一致，在做多波段检测集成时，可以直接并排安装多个同型号设备，不需要针对不同波段型号重新调整安装位尺寸，大幅降低了多通道检测设备的结构设计工作量。
