佳能imageCLASS激光多功能一体机结构复刻

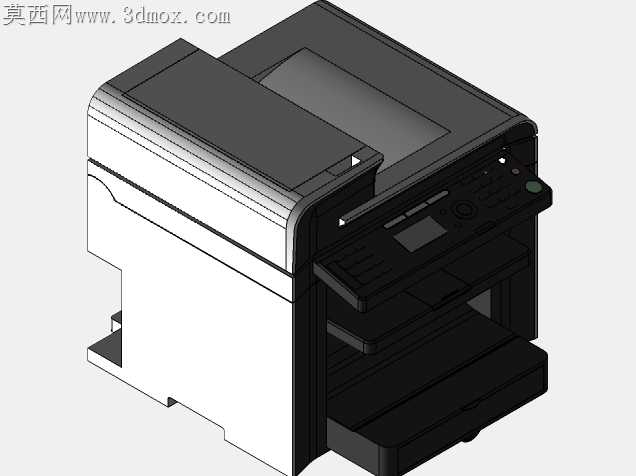

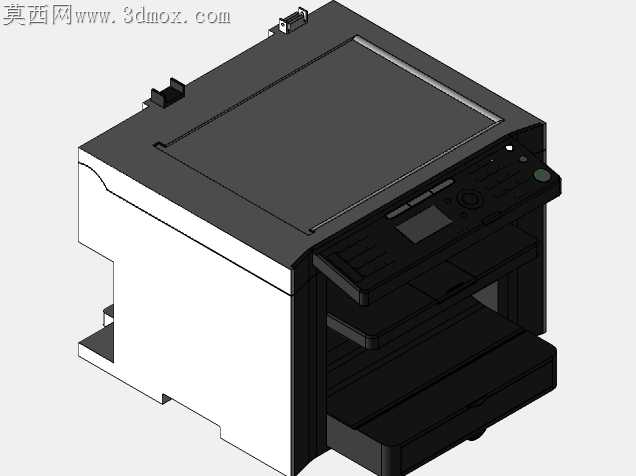

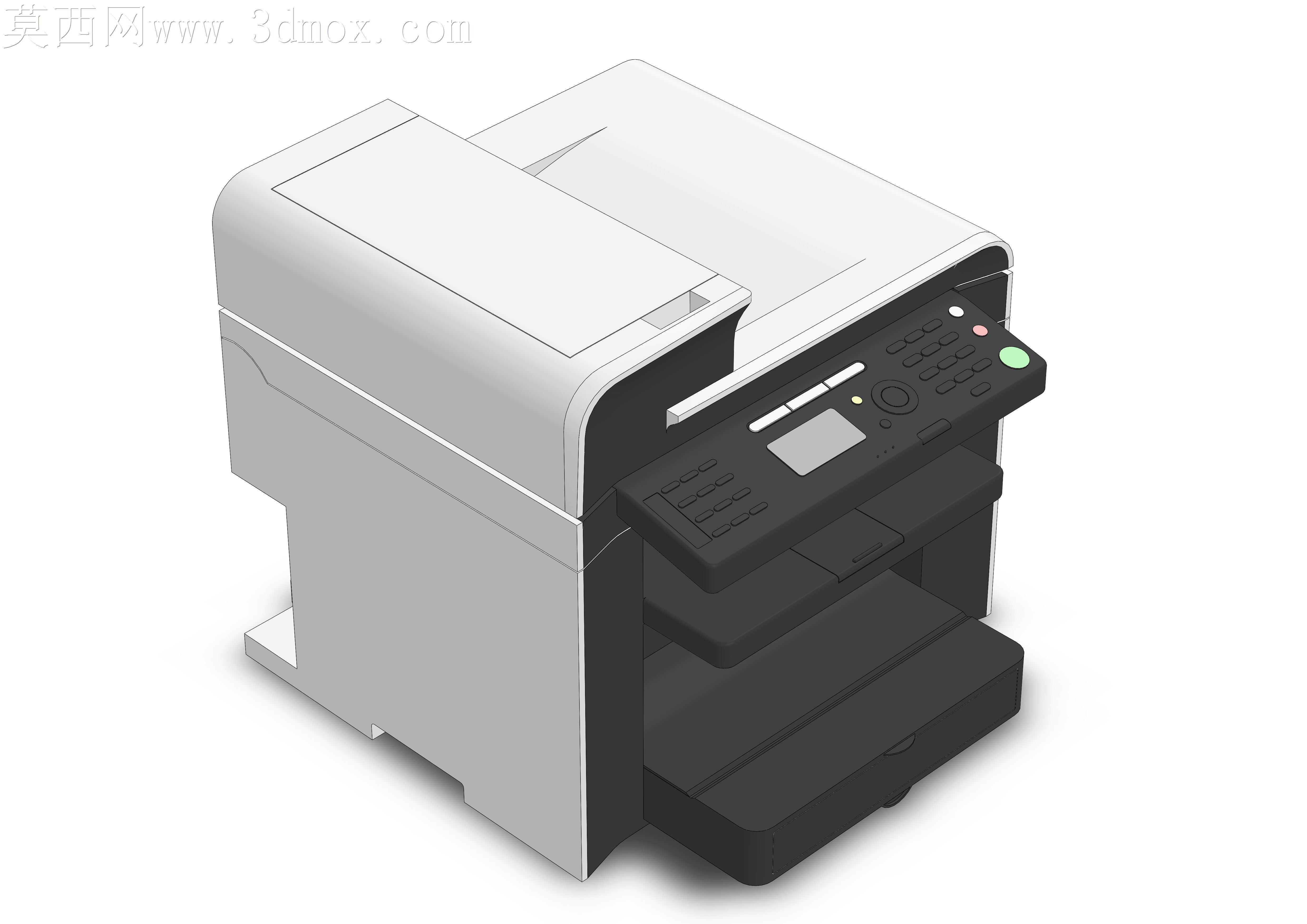

桌面级办公打印设备的装配公差控制一直是小批量样机试制阶段的高频痛点，尤其是集成打印、复印、扫描多模块的激光一体机，外露操作面板与机身主体的拼接缝隙、进纸托盘抽拉的顺滑度、出纸口导纸板的开合阻尼，稍有偏差就会直接影响终端用户的使用感知。这款佳能MF4570dn的三维结构复刻，全程围绕装配逻辑视角做细节还原，没有为了视觉效果刻意简化易干涉的卡扣、走线槽位。机身侧盖与主框架的配合位预留了0.15mm的装配间隙，对应实际生产中ABS塑料件的注塑收缩率，避免组装时出现侧边翘边、接缝不均的问题。操作面板区域的按键排布做了分层处理，每个按键的柱位与下方电路板的触发点位置完全对齐，按键周圈预留0.1mm的活动余量，既不会出现卡键问题，也不会因为间隙过大导致按键晃动异响。下部的多层进纸托盘做了抽拉行程的限位结构复刻，托盘两侧的滑轨卡位与机身导轨的凸点完全匹配，抽拉到最大行程时的卡位阻尼符合日常办公使用的力度反馈，不会出现托盘轻易滑脱的情况。扫描盖板的开合转轴处还原了阻尼齿轮结构，盖板开合时可以在任意角度悬停，不会因为自重突然砸下碰伤扫描玻璃。机身内部的硒鼓安装仓做了导向筋位的还原，硒鼓推入时顺着导向筋可以精准卡入到位，不需要反复调整对位，对应实际设备更换耗材时的盲操作需求。外露的接口区域做了沉台处理，接口端面与机身外表面齐平，不会出现插头插不到位或者突出机身过多易磕碰的问题。机身边角的小圆弧过渡没有做简化，对应塑料件注塑时的圆角脱模要求，避免尖角位置出现应力集中导致的开裂问题。底部的支撑脚垫位置对应机身重心分布做了点位还原，四个脚垫的高度差控制在0.05mm以内，放置在桌面时不会出现晃动、打印时机身共振异响的情况。所有拼接缝的位置都做了止口结构的还原，上下壳装配时止口互相咬合，既可以提升整机的结构强度，也能避免灰尘从接缝处进入机身内部影响光学组件、打印组件的使用寿命。出纸口的导纸板翻转角度做了限位还原，翻开时可以承托输出的纸张，闭合时与机身表面齐平不突出，不会在搬运过程中被磕碰折断。
