新生儿重症监护用婴儿保温孵化设备设计

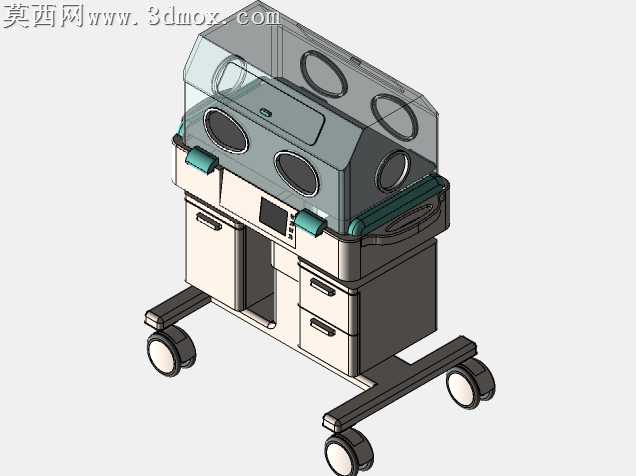

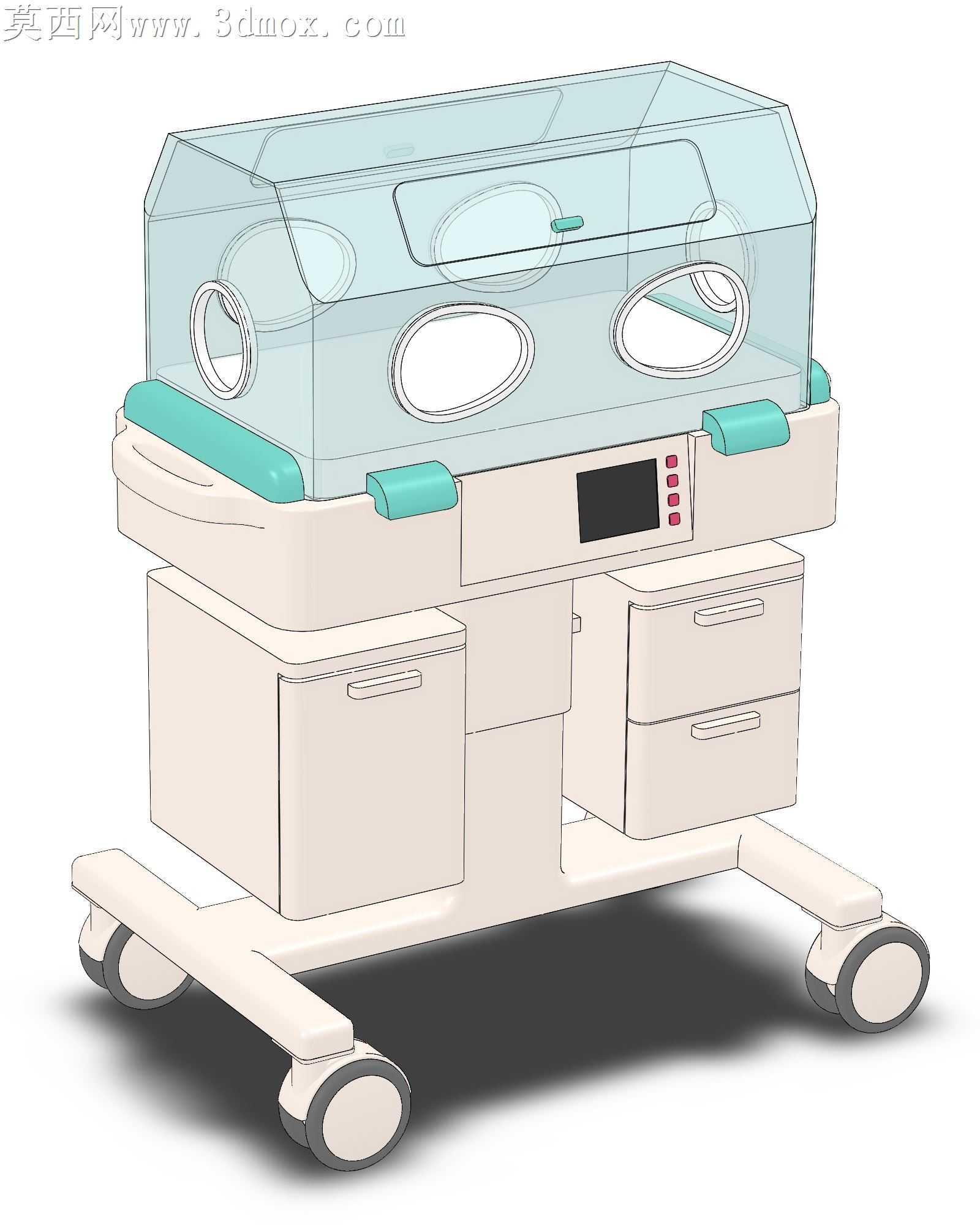

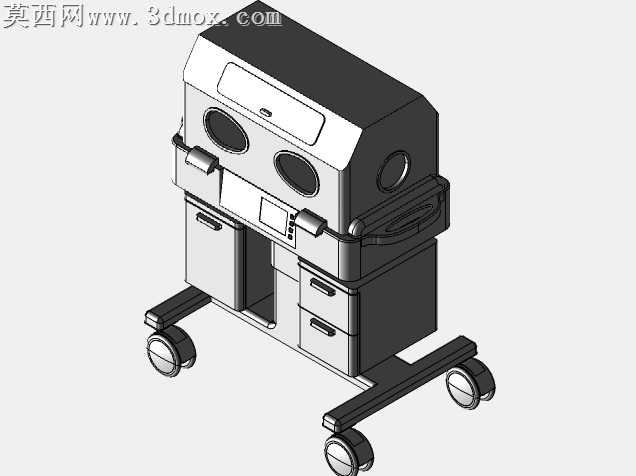

这次做婴儿孵化器的建模，我是从临床实际使用的装配逻辑切入的，毕竟这是要进新生儿重症监护室的设备，每一处结构都得贴合医护的操作习惯，不能光看着好看。最开始搭框架的时候，我先把底部带脚轮的移动底座定了尺寸，毕竟这类设备经常要在病房、检查室之间推，四个万向脚轮的安装位我特意留了缓冲间隙，轮架和底座支架的配合做了限位，避免推的时候晃动感太强影响舱内的新生儿。底座上方的储物柜体我没做整面的大抽屉，而是拆成了左右两组不同高度的抽屉，左边放常用的护理耗材，右边两层小抽屉放急救小器械，抽屉的滑轨配合位我特意留了0.2mm的间隙，建模的时候反复调整了抽拉的行程，不会因为柜体形变出现卡滞。中间的主机操控区我把显示屏和操作按键做了微微倾斜的角度，刚好是医护站在设备旁边不用弯腰就能看清屏幕、按到按键的角度，按键周围做了一圈凸起的挡边，避免清洁消毒的时候液体渗进机身。上方的透明舱体是整个建模最费心思的部分，一开始我想做全直角的舱罩，后来考虑到直角位置容易积灰还不好清洁，就把所有棱边都做了大R角的曲面过渡，舱体上的操作圆孔我反复调整了位置和孔径，两个大圆孔是给医护伸手进去做护理操作的，位置刚好对应舱内婴儿的胸腹区域，侧边的小圆孔是留给管路走线的，孔边缘都做了圆滑的卷边处理，不会刮蹭到医护的手套或者管路。舱体边缘的青绿色软靠垫我单独做了软质材质的参数调试，渲染的时候把哑光软胶的质感调得偏温润，不会像硬塑料那样看着有冰冷感。舱体和下方主机的连接位我做了隐藏式的卡扣结构，建模的时候把配合公差算得很细，既可以方便拆开做深度清洁，扣合之后又不会有松动的缝隙。底部的支撑脚我没有做直上直下的方管结构，而是做了向外微张的弧形支撑臂，把设备的重心稳稳压在四个脚轮的中心区域，就算不小心碰到设备边缘也不容易侧翻。渲染调试材质的时候，机身主体的米白色塑料我特意降低了反光度，避免灯光照上去产生眩光晃到医护或者新生儿的眼睛，透明舱体的亚克力材质我调了轻微的淡蓝色透感，既能清晰看到舱内的情况，又能过滤一部分强光。整个模型拆件的时候我都按实际加工的装配逻辑来，每个部件的连接位都留了合理的安装间隙，没有出现干涉的情况，不管是用来做实训教学演示，还是做医疗设备的方案展示，都能直接对应到实际生产的结构逻辑，不会出现看着像但没法落地的问题。
