折叠式金属搁板支撑构件结构设计

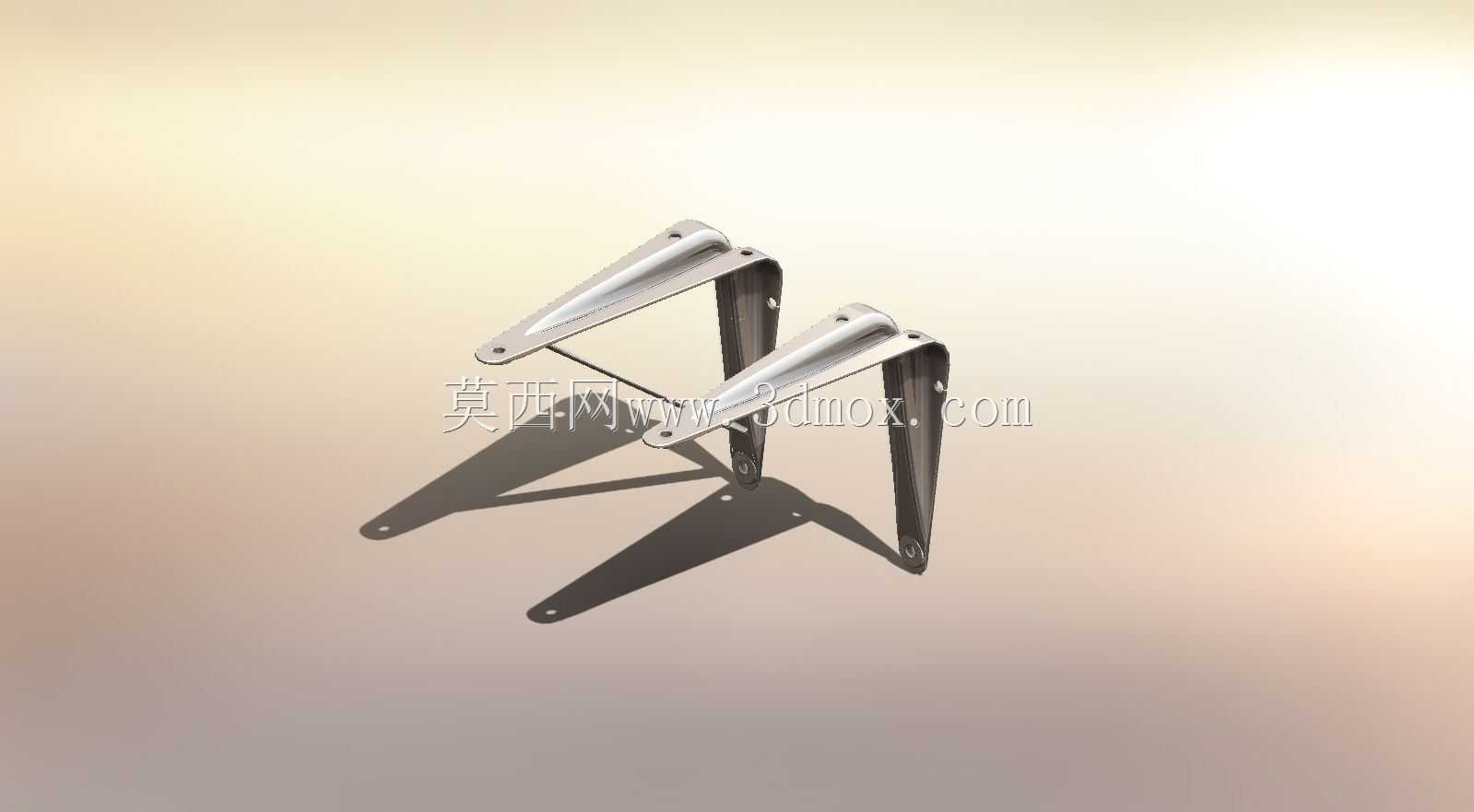

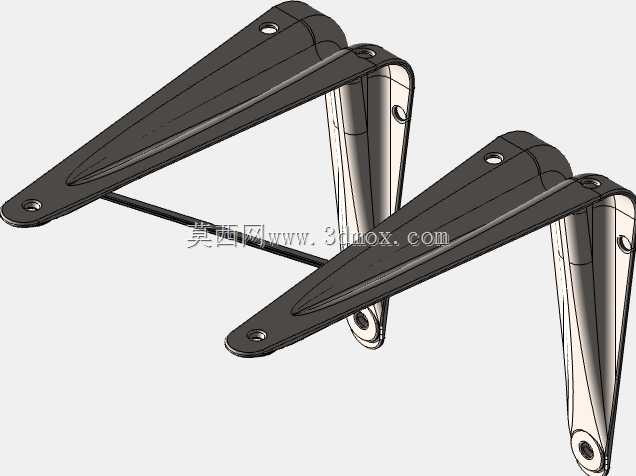

　　日常做柜体、壁挂置物结构设计时，这类折叠式搁板支架是很常用的承重连接件，区别于固定三角支架，它的核心优势是可收折，在不需要置物时能将支架贴合墙面折叠收起，减少空间占用，尤其适合小户型墙面置物、房车内部储物、临时操作台搭建这类对空间利用率要求高的场景。从结构组成来看，该支架采用对称双组连杆冲压件设计，主体为薄钢板冲压成型的三角支撑结构，活动铰接点采用铆钉铆接，保证转动顺畅的同时无多余松动间隙，展开后依靠连杆的死点位置实现承重锁定，不需要额外的锁止构件，操作时只需将支撑臂扳至水平位置即可自动锁止，收折时向上轻抬搁板即可解除锁止，将支撑臂向下翻折贴合墙面，整个操作过程无需额外工具。

　　做结构设计时首先要考虑安装边界，该支架的壁挂安装面为长条形冲压底板，上面预留两个沉头安装孔，孔位间距适配常规的墙面膨胀螺丝安装尺寸，安装时需保证底板完全贴合墙面或柜体侧板，避免因安装面不平整导致支架受力时出现应力集中；搁板承接面为带翻边的水平托臂，托臂上预留两个固定孔，用于和木质、金属搁板通过自攻螺丝或螺栓连接，翻边结构能提升托臂的抗弯强度，避免放置重物时托臂出现下挠变形。承重特性方面，单组该类支架的静态承重通常根据板材厚度不同在15-25kg区间，设计时需根据搁板长度匹配支架数量，长度600mm以内的搁板可在两端各装一组，超过800mm的搁板需在中间增加一组支架，避免搁板中部出现弯曲变形。

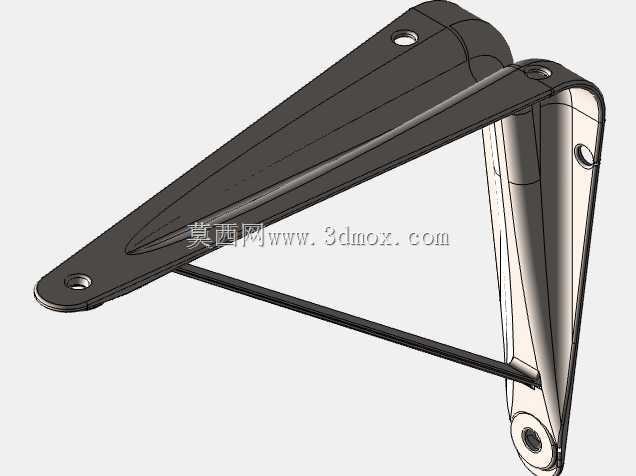

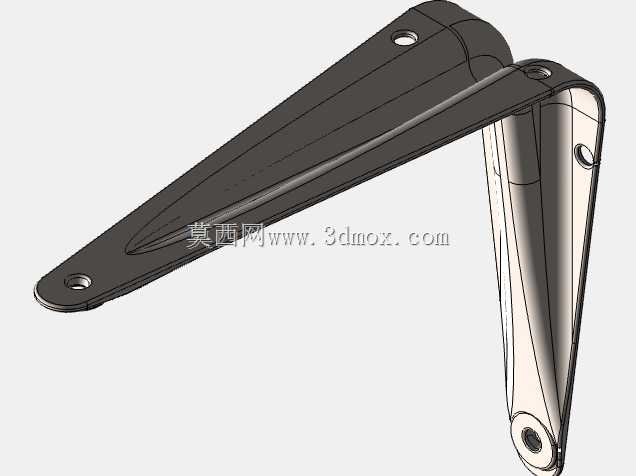

　　从建模逻辑来看，绘制该支架三维模型时，首先要确定各铰接点的转动中心位置，保证展开状态下支撑臂与壁挂底板的夹角刚好为90度，收折状态下托臂能完全贴合壁挂底板，无干涉卡顿；冲压件的折弯圆角要匹配实际冲压工艺要求，避免出现过小的折弯半径导致板材开裂，所有锐边都要做倒钝处理，符合五金构件的安全要求。实际应用中，这类支架除了家用墙面置物，还常用于设备旁的临时工具放置台、车间工位的临时置物架、商展场景的可收折展示台，相比固定支架，它能在不需要使用时快速收起，不会对通道空间造成遮挡。

　　设计时还要注意铰接点的铆接间隙控制，间隙过大会导致支架展开后出现晃动感，影响承重稳定性，间隙过小则会导致转动卡涩，收折操作费力；托臂的水平度公差要控制在0.5mm以内，避免安装后搁板出现倾斜，放置物品时出现滑落风险。选材方面通常采用冷轧钢板冲压成型，表面做镀铬或喷塑处理，兼顾防锈性能与外观质感，镀铬款适合外露的家居场景，喷塑款可适配不同的柜体配色需求。建模过程中还要验证收折与展开的运动干涉情况，模拟整个转动行程中各构件的相对位置，确保在最大转动角度下没有构件碰撞，同时要校核展开状态下的受力情况，对铰接点、托臂根部的应力集中位置做加强处理，比如在托臂根部增加压筋结构，提升整体的抗弯能力。安装时需注意，壁挂安装的基面必须有足够的承重能力，如果是空心砖墙或石膏板墙面，需要搭配专用的空心墙膨胀栓，避免承重后支架脱落；搁板的厚度建议在15-25mm之间，过薄的搁板在固定螺丝位置容易出现开裂，过厚则会影响支架收折时的贴合度。
