方形顶喷雨淋式淋浴出水构件结构设计

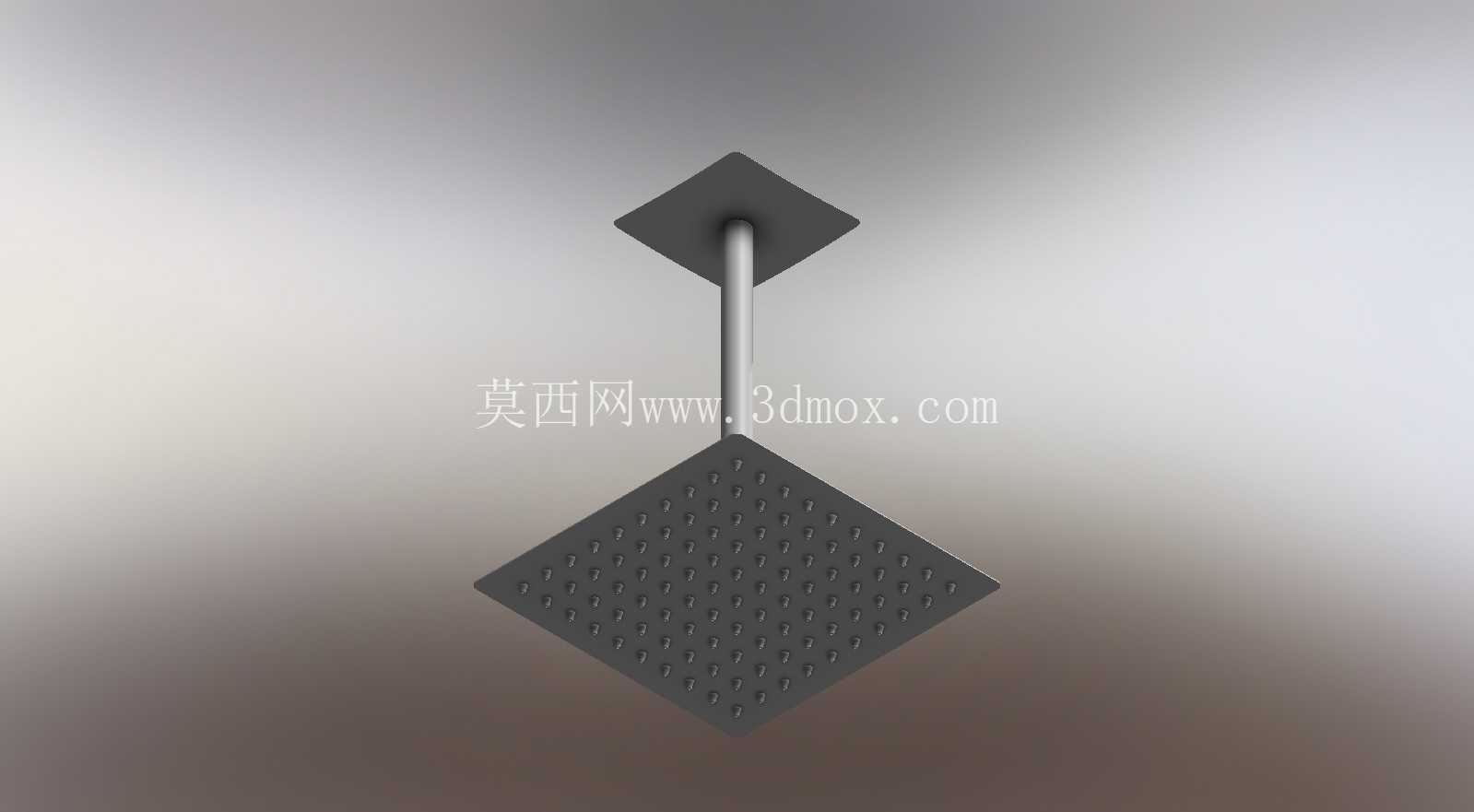

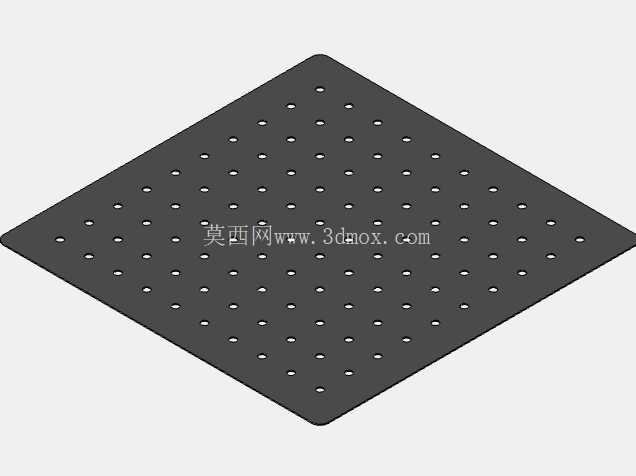

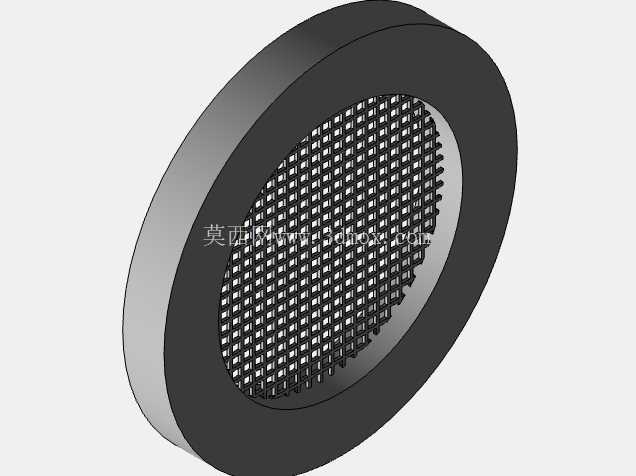

　　日常卫浴场景中，顶喷式淋浴构件的出水均匀度、安装适配性直接影响使用体验，这款方形雨淋式淋浴喷头的结构设计，围绕大覆盖面积出水、稳定安装、长期耐用的核心需求展开，没有多余的装饰性结构，所有造型都服务于功能实现。从出水覆盖逻辑来看，方形面板相比传统圆形顶喷，在淋浴区域的边角覆盖上更有优势，站立时肩部、身体两侧的出水覆盖不会出现圆形面板常见的边缘缺漏，面板上密布的出水孔采用等距阵列排布，每个出水孔的进水端做了微小的导流倒角，避免水流在孔内形成紊流导致出水歪斜、飞溅，孔的直径经过反复校核，既保证出水有足够的冲击力模拟自然雨淋的触感，又不会因为孔径过大导致出水散流、水压不足时水流无力。

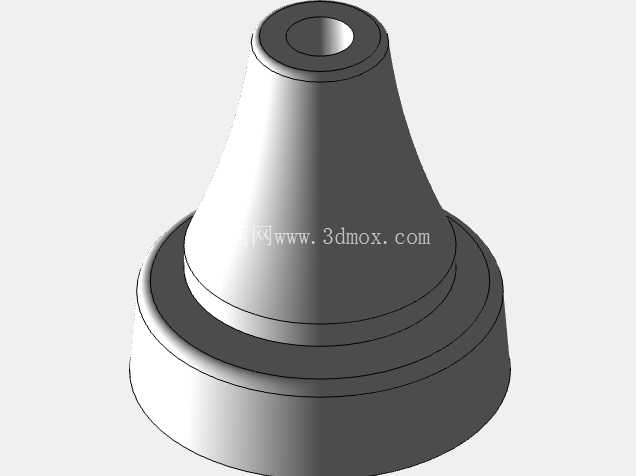

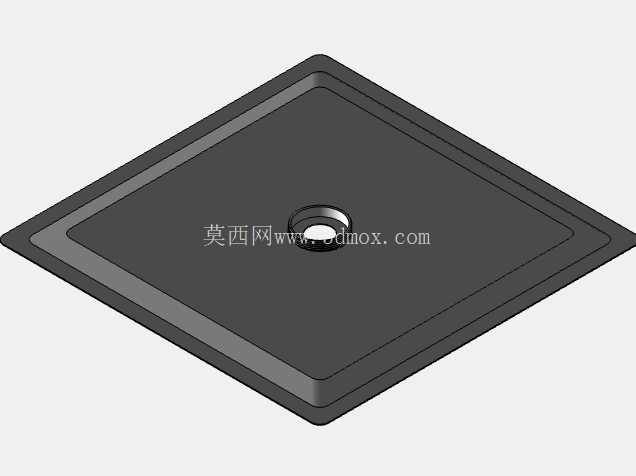

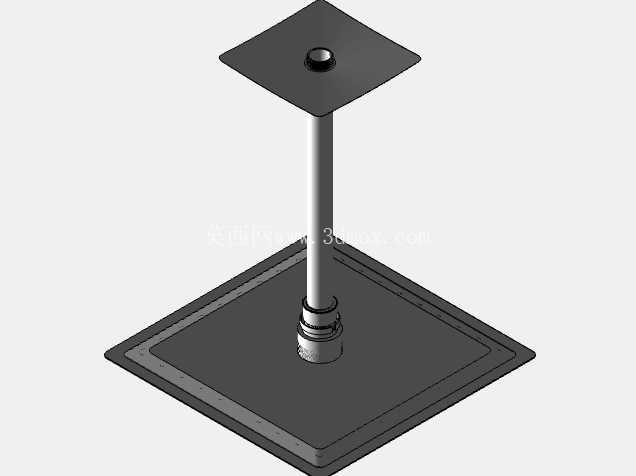

　　连接进水杆的部分做了加厚的过渡结构，因为顶喷安装后长期承受水流的脉冲压力，尤其是高层住宅水压波动较大时，进水杆和面板的连接位置是应力集中的高发区，这里的过渡圆角做了R5的圆弧处理，避免直角结构带来的应力开裂风险，进水杆的内径匹配常规家装4分进水接口的通径，不会因为通径缩窄导致进水流量不足，影响整体出水效果。安装边界上，这款方形顶喷的进水杆长度适配常规吊顶下的安装距离，面板距离吊顶的预留空间只需要满足进水接头的安装操作空间即可，不需要额外预留过多的冗余空间，对于小户型卫生间的吊顶安装非常友好，面板的边缘做了微小的向下折边，一方面可以增强面板本身的结构强度，避免薄面板长期受水压出现中部凹陷变形，另一方面可以引导面板边缘的残留积水顺着折边滴落，不会顺着面板背面流到吊顶上造成长期渗水污渍。

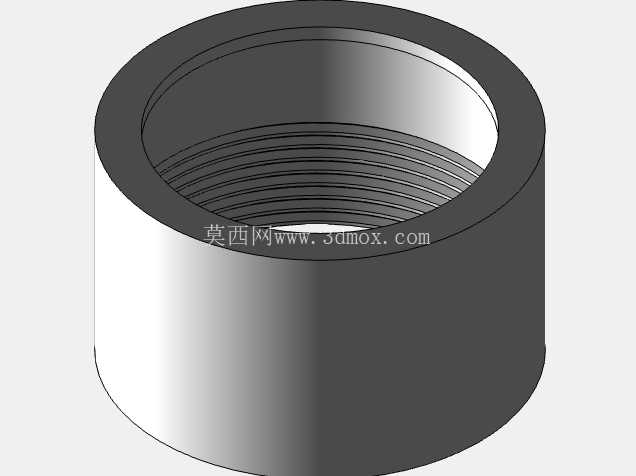

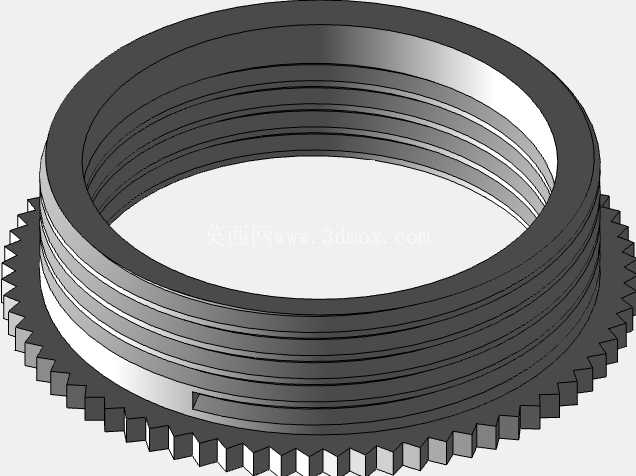

　　从实际使用的场景出发，这款喷头的结构设计充分考虑了日常清洁的需求，出水孔的端面做了平齐处理，没有凹凸的积垢结构，日常擦拭时可以一次性清理整个面板表面，不会出现藏污纳垢的缝隙，面板表面的平整设计也减少了水垢附着的面积，长期使用后不会因为水垢堆积导致部分出水孔堵塞。在结构建模的过程中，出水孔的阵列采用参数化驱动，调整孔间距、孔径时可以直接通过参数修改快速迭代，不需要重新逐个绘制孔位，连接部位的螺纹结构按照家装卫浴通用的管螺纹标准建模，和市面上主流的淋浴进水立管可以直接适配，不需要额外制作转接头。整个构件的壁厚设计遵循均匀壁厚原则，面板主体壁厚和进水杆的壁厚保持一致，避免注塑或者压铸成型时出现壁厚不均导致的缩痕、内应力问题，成型后不需要额外做大量的后处理修正，适合批量压铸生产。从受力角度分析，当喷头正常通水工作时，面板承受的均布水压力会通过背部的加强筋传递到中心的进水连接座，背部的加强筋采用米字形排布，既不会过多增加构件重量，又能有效提升面板的抗变形能力，即使在0.6MPa的测试水压下，面板的形变量也控制在0.1mm以内，不会因为形变导致出水角度偏移。

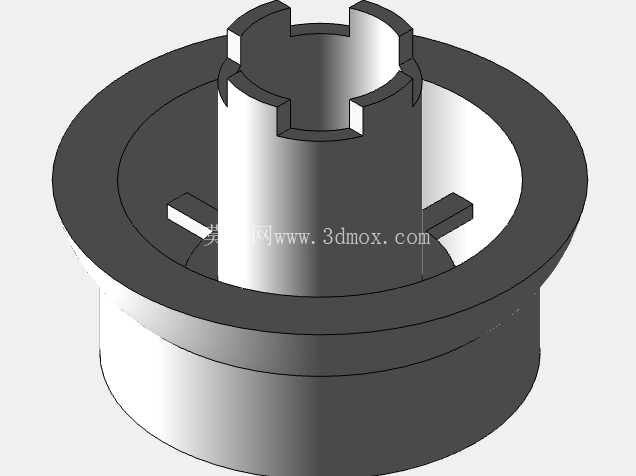

　　很多同类产品在设计时只关注外观的轻薄感，忽略了背部加强结构的合理排布，使用一段时间后就会出现面板中部下垂、出水方向歪斜的问题，这款设计在建模阶段就做了水压载荷的仿真校核，把加强筋的厚度、高度调整到最优区间，兼顾结构强度和材料成本。另外，进水杆和面板连接的位置做了定位止口结构，组装时可以快速定位中心位置，不会出现装配偏心导致的进水杆歪斜问题，提升装配效率的同时也保证了安装后的外观整齐度。对于卫浴五金的选型来说，这类顶喷构件的结构合理性远比重度装饰的外观更重要，毕竟作为长期在潮湿环境下工作的功能件，结构稳定、出水均匀、安装适配才是核心的设计目标，这款方形雨淋喷头的所有结构细节，都是围绕实际使用中的痛点做的针对性优化，没有为了外观牺牲功能可靠性。
