SIMONSWERK隐藏式三维合页结构设计

在高端室内装饰、定制柜体、隐形门系统的安装场景中，外露式合页往往会破坏饰面的整体视觉完整性，无法满足极简风格的设计需求，这类暗装式三维可调合页正是为解决该痛点开发的专用连接件。不同于普通明装合页需要在门扇与门框侧边外露安装、需要额外做饰面遮盖的结构，该款合页采用完全内嵌的安装方式，合页主体完全嵌入门扇与门框的预铣槽内，门扇关闭状态下外部完全看不到合页结构，能够实现门体与周边饰面齐平的极简视觉效果，广泛应用于高端家装隐形门、酒店客房暗门、定制家具暗门、高端办公空间隔断门等场景。

从功能特性来看，该合页具备三个维度的调节能力，安装完成后可分别对门扇的左右间隙、上下高度、前后贴合度进行微调，不需要反复拆卸门扇重新开槽，能够抵消门框安装误差、门扇加工公差、地面沉降带来的配合偏差，大幅降低现场安装的调试难度，同时保证门扇关闭后的密封间隙均匀，避免出现门扇蹭边、关闭不严、缝隙不均的问题。合页的承重结构采用内置多段式转轴配合高强度耐磨衬套，转动过程无明显旷量，长期使用不会出现门扇下垂、转动卡顿的问题，适配厚度40mm以上的实木门、实木复合门、铝框门等多种门型。

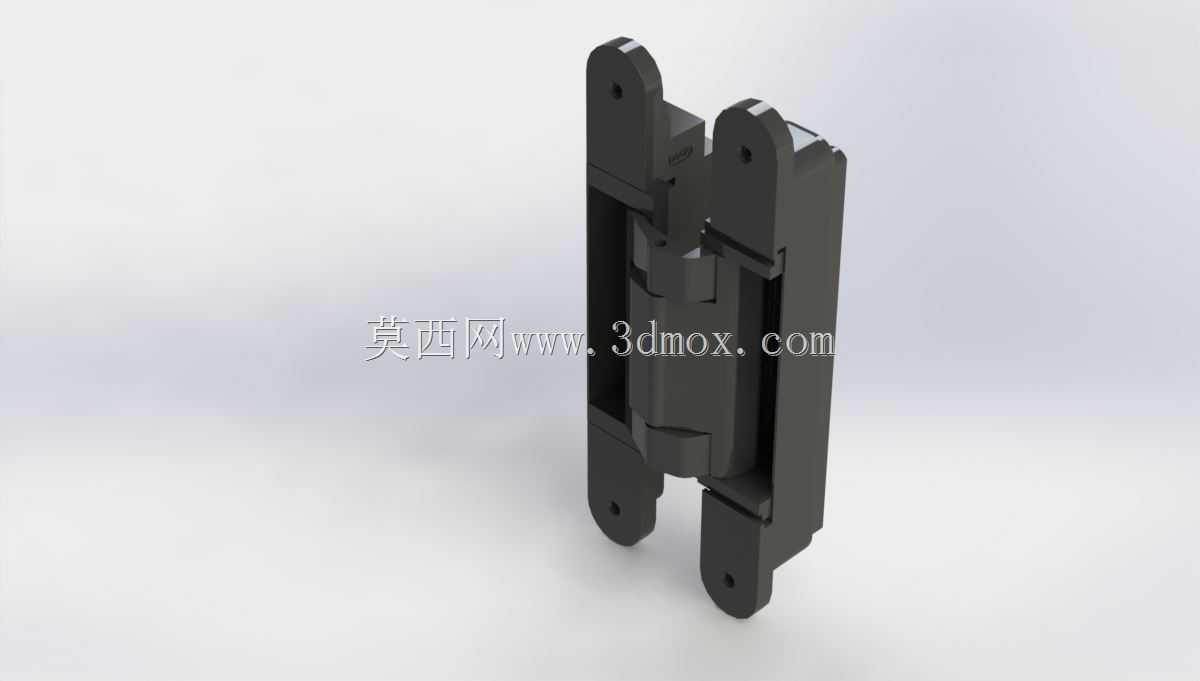

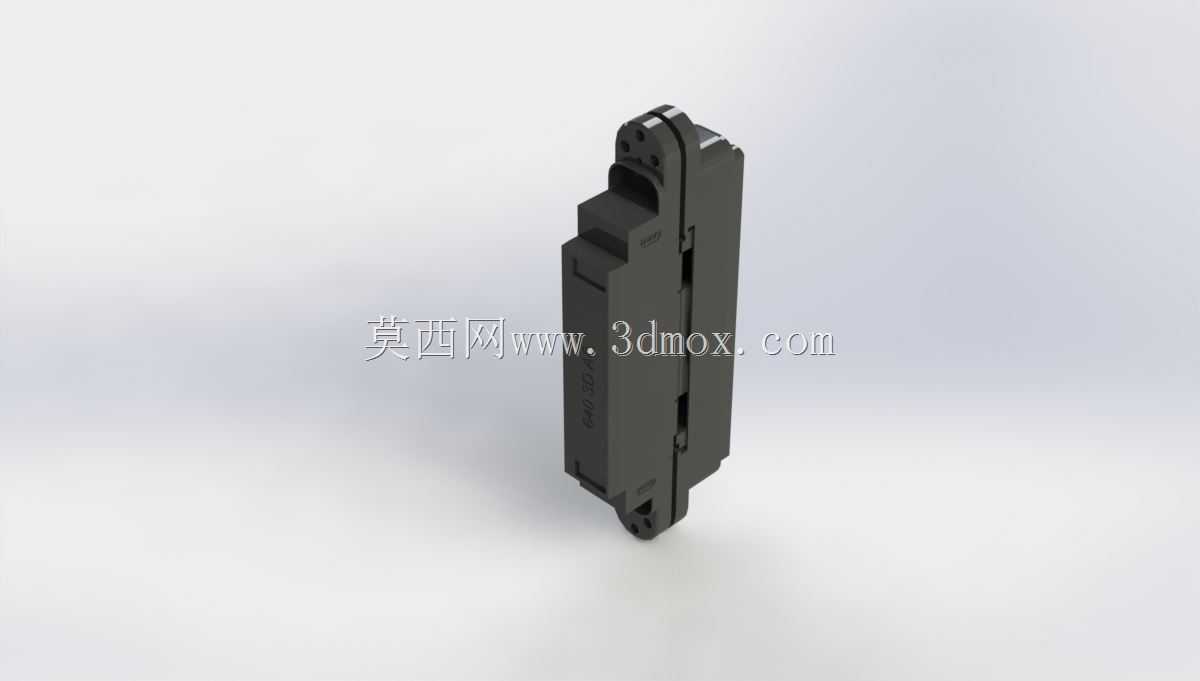

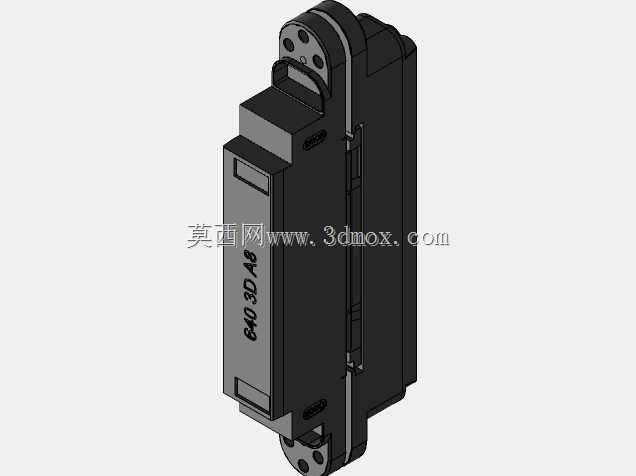

设计过程中首先需要明确安装边界条件，合页主体为长条形矩形结构，安装时需要分别在门扇侧边与门框对应位置铣出与合页外形匹配的嵌槽，嵌槽的深度、宽度、长度公差需要控制在0.2mm以内，避免合页安装后出现突出或者松动的问题。合页的两个安装基座分别通过沉头螺丝固定在门扇与门框的嵌槽内，转轴部分采用隐藏式偏心结构，门扇开启过程中合页的运动轨迹不会与门体、门框的开槽边缘发生干涉，最大可支持180度的开启角度，满足大角度开门的使用需求。

结构设计上充分考虑了安装容错性，三个方向的调节结构均采用内六角螺丝调节的方式，调节螺丝位于合页的侧边位置，门扇安装完成后不需要拆卸合页，仅通过预留的调节孔即可完成所有维度的微调，单颗调节螺丝的调节行程可覆盖±3mm的调整范围，足够抵消常规施工过程中产生的安装误差。合页的表面采用哑光黑色氧化处理，既提升了金属部件的防锈耐腐蚀能力，也适配深色门体的内部安装需求，不会因为长期使用出现锈蚀污染门体饰面的问题。

在实际选型应用中，需要根据门扇的重量、宽度、厚度匹配对应数量的合页，单扇高度2.1米以内、重量40kg以内的门扇配置2个该款合页即可满足承重需求，超过该重量或高度的门扇需要增加合页数量分散承重。安装前需要在门厂完成预开槽工序，保证开槽位置的精度，现场安装时仅需要完成固定与微调工序即可，相比传统明装合页能够大幅缩短现场安装的调试时间，同时最终的外观完整性远优于传统合页结构，是高端极简门系统的核心配套五金部件。建模过程中需要精准还原合页的转动轨迹、调节结构的行程范围、安装孔位的具体坐标，为后续的门体开槽加工、安装模拟提供准确的数字模型依据，避免实际加工过程中出现干涉、安装位不匹配的问题。
