自行车前拨链器导缆限位结构件

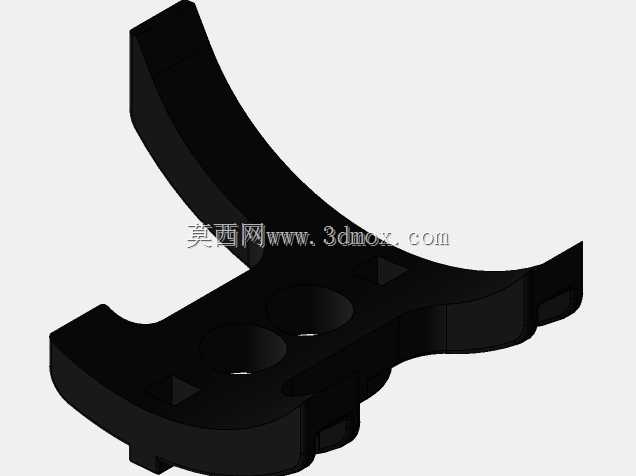

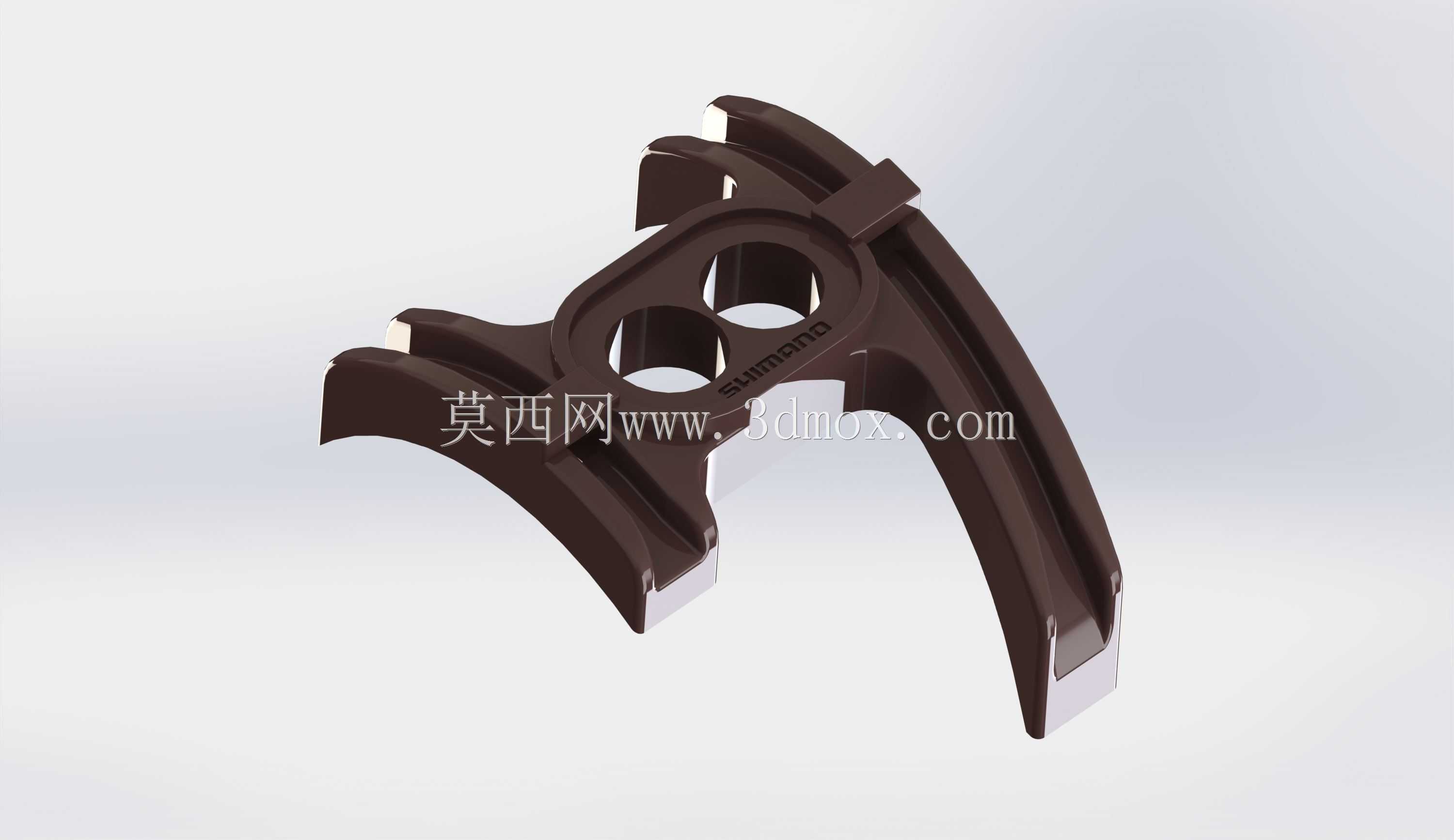

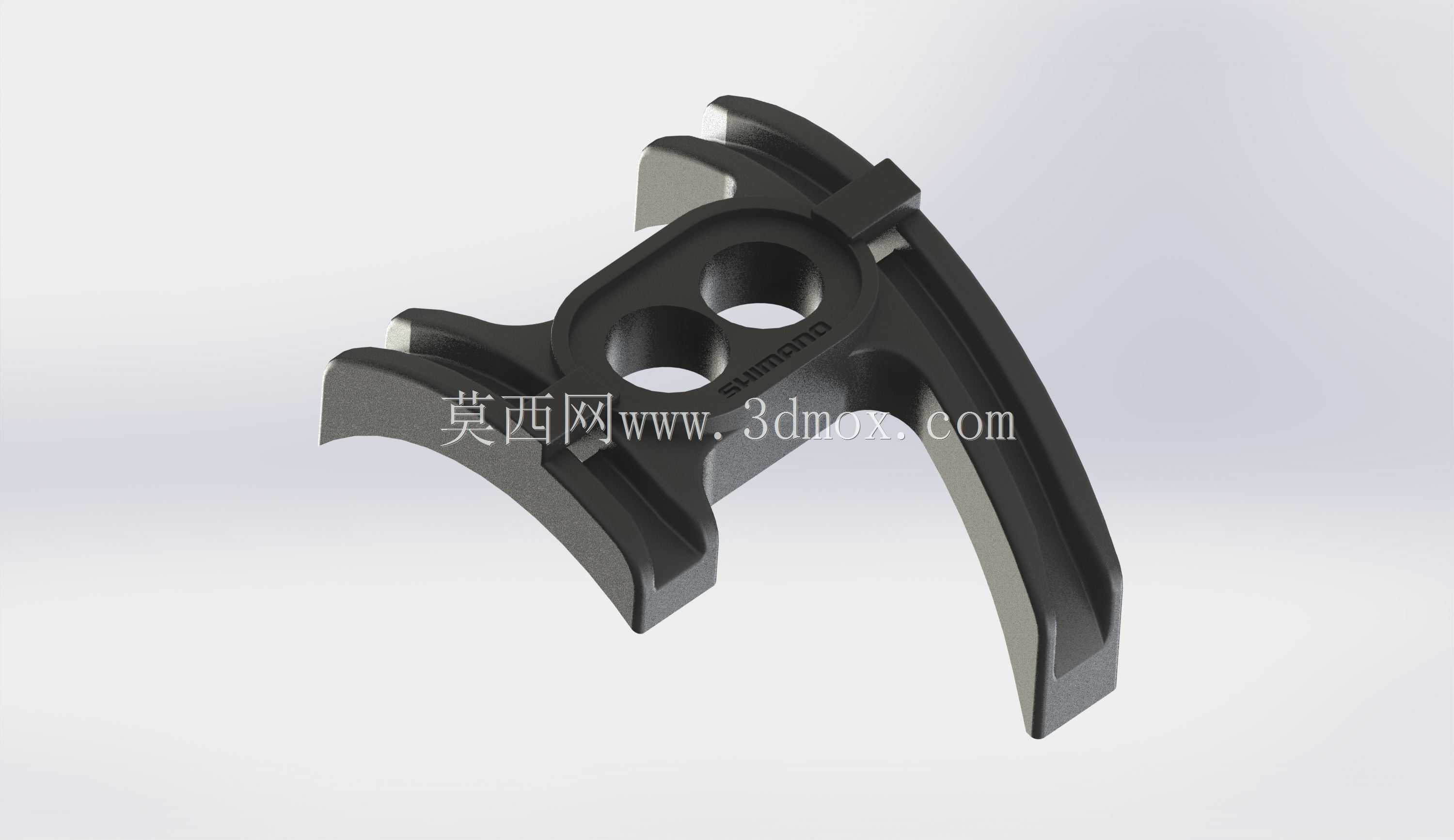

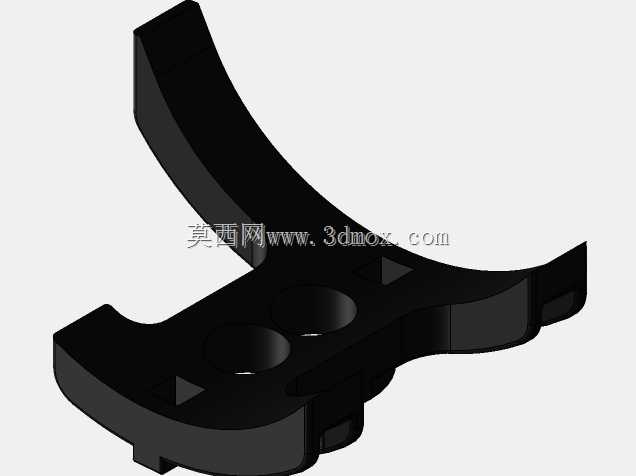

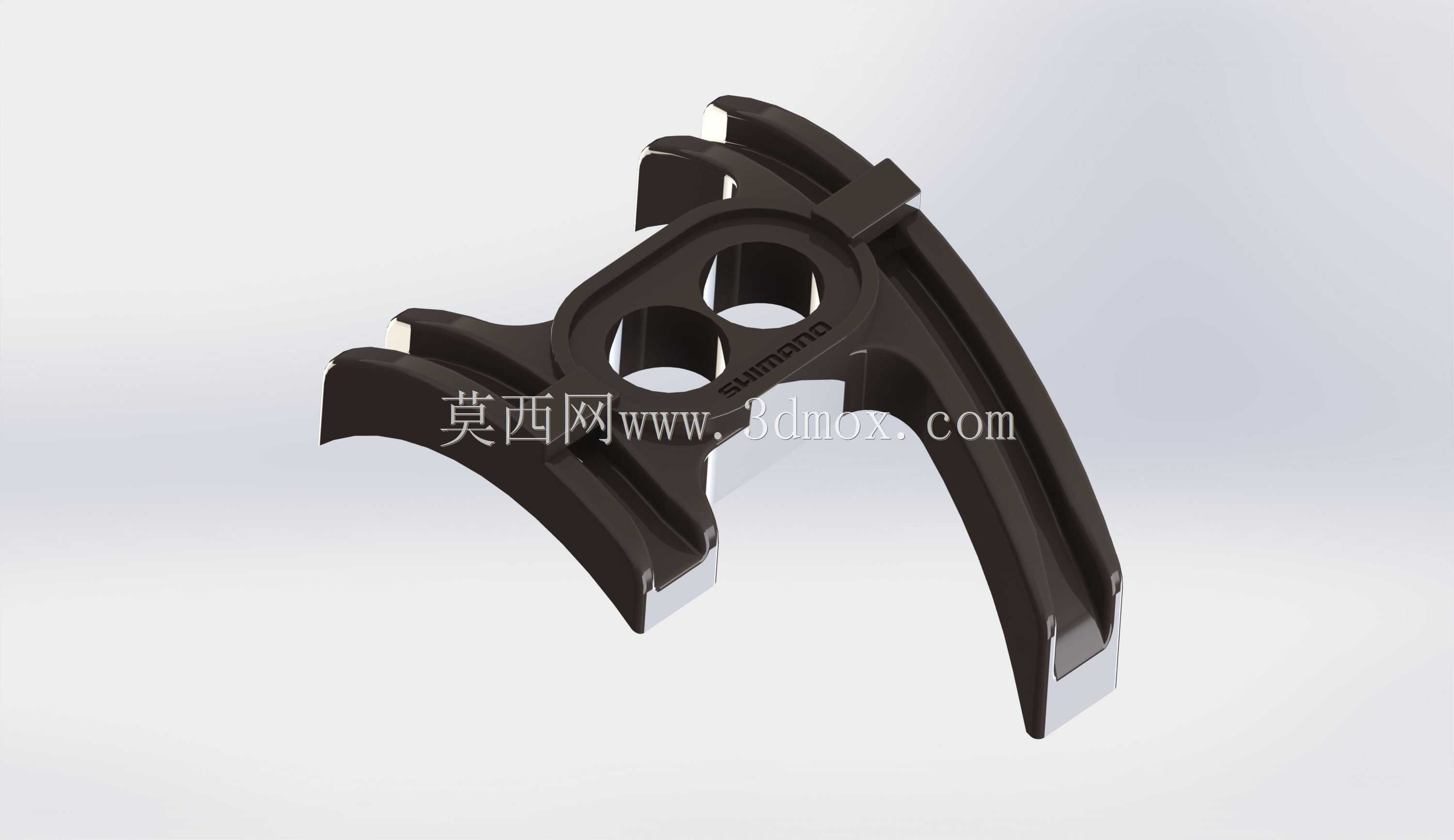

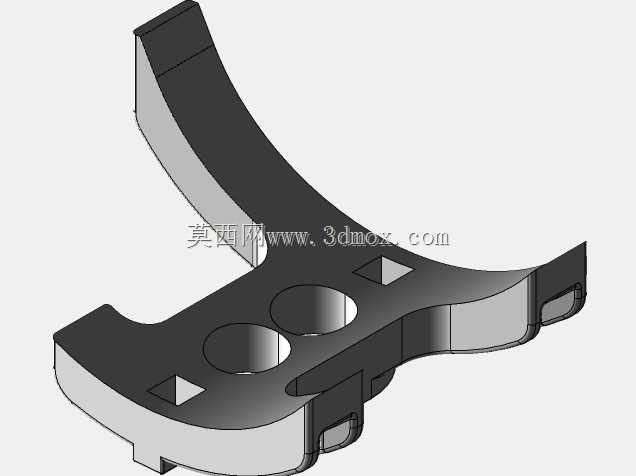

该结构件应用于山地车、公路车的变速传动系统中，安装在车架五通位置的前拨链器组件上，核心作用是约束变速线缆的走线路径，避免线缆在骑行过程中出现偏移、剐蹭车架或与牙盘运动轨迹干涉的问题，同时承担前拨链器的安装定位基准功能，保障变速动作的精准传递。从实际使用场景来看，骑行过程中变速线缆会随指拨操作产生往复牵拉，若没有该结构的导向约束，线缆在长期往复运动中容易出现走线松弛、摩擦外管破损的问题，尤其在颠簸越野路段，线缆的无规则跳动还会导致变速档位错位、跳链等故障，直接影响骑行的可靠性。设计层面上，该结构采用对称式弧形支撑臂构型，两个弧形臂的曲率完全匹配前拨链器的摆动轨迹，中间的双孔位结构是变速线缆的穿设通道，孔位边缘做了圆弧倒角处理，避免长期摩擦割伤线缆外披；顶部的凸起卡扣结构用于卡接固定线缆外管的定位端，确保外管在牵拉过程中不会发生轴向窜动。安装边界方面，该结构的两个支撑臂末端的卡接槽尺寸适配常规 Shimano 系列前拨链器的安装基座，安装时无需额外改动原有车架的安装孔位，整体安装后突出基座的高度不超过12mm，不会与牙盘的最大齿片产生运动干涉，适配42T及以下齿数的公路车牙盘、44T及以下齿数的山地车牙盘。结构材质设计上采用高强度工程塑料一体注塑成型，弧形臂的壁厚做了渐变处理，靠近安装基座的位置壁厚加厚至3.2mm，末端位置壁厚控制在2mm，既保证了结构的抗冲击强度，应对越野路段的飞石撞击不会出现断裂，又尽可能控制了零件重量，整体重量控制在15g以内，符合轻量化骑行配件的设计需求。实际装配验证中，该结构的线缆穿设孔位同轴度公差控制在0.1mm以内，确保线缆在孔内滑动顺畅，不会出现卡滞问题，支撑臂的弧形轮廓与前拨链器的摆动轨迹偏差不超过0.5mm，在拨链器完成上下档位切换的全行程中，结构件不会对拨链器的运动产生任何阻挡，同时能始终保持线缆处于合理的张紧角度，让变速操作的手感更清晰干脆，减少变速过程中的空行程。
