微型双列皮带输送设备三维结构设计

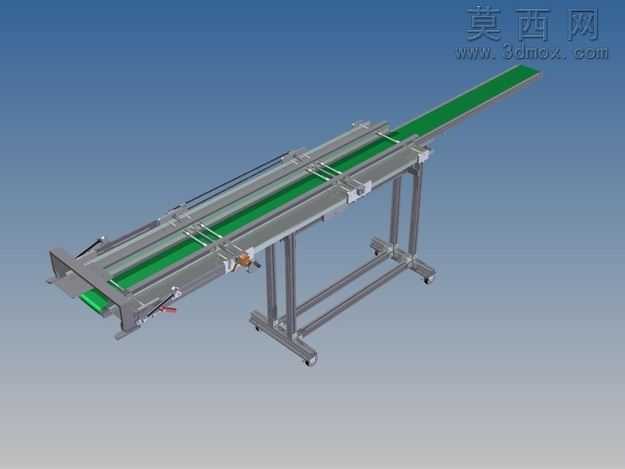

本作品为微型皮带输送设备的三维建模成果，建模过程中严格遵循小型输送线的实际工程尺寸比例，对设备各组成部件进行了精细化的结构还原。整体机架采用工业铝型材搭建的框架结构，建模时精准还原了铝型材的槽道特征、型材拼接的角件连接结构，保证机架部分的装配逻辑完全符合实际生产中的安装规范，机架底部配置了可调式脚轮支脚，建模时还原了脚轮的万向转动结构、支脚的螺纹调节结构，可直观体现设备移动便捷、高度可调的实用特性。输送部分采用双列平行皮带的布局设计，建模过程中对皮带的张紧调节机构进行了细致还原，包括端部的张紧辊轴、调节螺栓组件、皮带侧边的导向挡条结构，能够清晰展示皮带张紧度调整、输送方向限位的工作原理，皮带表面采用哑光绿色橡胶材质进行渲染设置，还原了工业输送皮带的真实质感，避免渲染效果过于失真。驱动端的结构建模覆盖了电机安装位、传动辊筒、轴承座组件，各部件的装配间隙、配合关系均按照机械设计标准进行设置，可直观呈现动力传递的路径。模型渲染阶段采用了工业产品常用的渐变蓝背景，搭配柔和的环境光效，对金属材质的机架部件设置了合理的反光度与粗糙度参数，既体现金属材质的质感，又不会出现过强的反光影响结构展示，对橡胶皮带、塑料调节件等非金属部件分别设置了对应的材质属性，让整体渲染效果贴近真实设备的视觉感受。设计思路上围绕小型物料的短距离输送场景，整体结构紧凑，长度适配小型生产线的工位衔接需求，双皮带的布局可适配底部带凸起的特殊物料输送，避免单皮带输送时物料卡滞的问题，所有可动部件均保留了合理的运动间隙，可直接用于运动仿真演示，也可作为小型输送线设计的参考方案，帮助设计人员快速完成同类型设备的结构优化与改型设计，模型各部件均为独立建模，可单独拆解查看内部结构，方便对局部结构进行调整修改。
