褶式无隔板家用空气过滤器结构设计

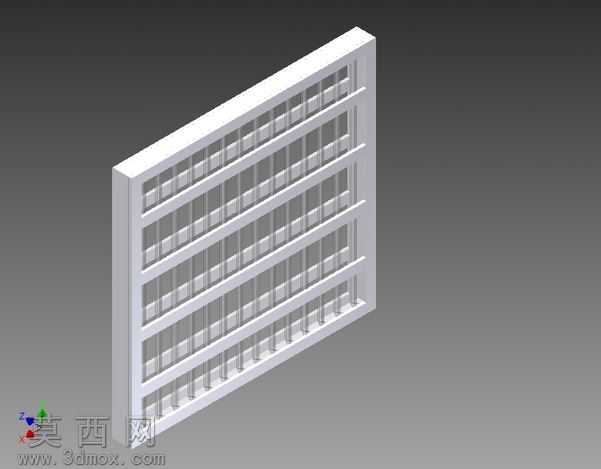

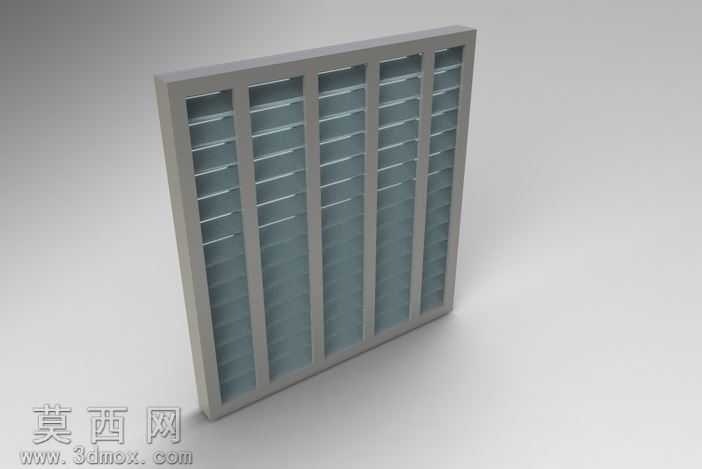

本作品为褶式无隔板空气过滤器的三维参数化模型，整体采用长方体框式承载结构，建模过程中以实际应用尺寸为基准，严格遵循25英寸×24英寸即635×609.6毫米的规格参数搭建整体框架，保证模型尺寸与实际量产产品的适配性。建模阶段首先通过草图绘制外框的截面轮廓，利用拉伸特征生成一体化的边框结构，边框采用等壁厚设计，既保证整体结构的支撑强度，又能控制整体重量，适配家用场景的安装承重需求。内部滤料部分采用褶式排布设计，通过阵列特征完成等间距的滤料褶层排布，每一层褶层的折高、折距均经过参数化约束，保证滤料展开面积最大化，在有限的安装空间内提升有效过滤面积，进而提升过滤效率与容尘量。无隔板的设计结构省去了传统有隔板过滤器的分隔板部件，采用热熔胶筋对褶层进行定位固定，建模过程中通过扫描特征模拟胶筋的排布形态，还原无隔板过滤器的核心结构特点，避免隔板占用滤料布置空间，同时降低过滤器整体重量。材质渲染阶段，外框部分赋予哑光硬质工程塑料材质，调整材质的粗糙度与反射参数，还原家用过滤器边框的磨砂质感；内部滤料部分赋予复合纤维过滤材质，调整材质的半透属性与纤维纹理，直观体现滤料的透气过滤特性；胶筋部分赋予半透明热熔胶材质，还原其固定褶层的结构作用。整体模型装配逻辑清晰，所有部件均添加完整的配合约束，无多余冗余特征，各部件之间无干涉问题，可直接用于结构验证、装配模拟以及产品展示场景。设计过程中充分考虑家用场景的使用需求，整体结构无尖锐边角，边框边缘做圆角过渡处理，避免安装使用过程中出现磕碰划伤问题；褶层的排布方向与气流方向垂直，保证气流经过滤料时的均匀性，降低风阻，提升家用通风系统的适配性，可直接对接家用新风系统、空气净化设备的安装接口，为同类空气过滤产品的结构优化、改型设计提供可靠的三维模型参考。
