机动化输送设备驱动辊筒传动结构设计

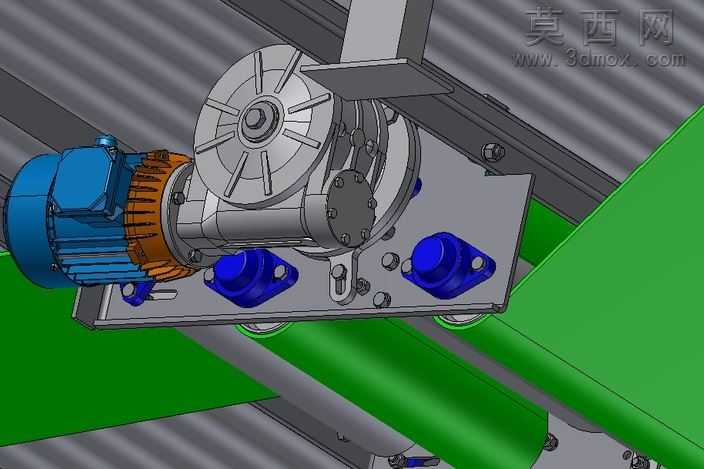

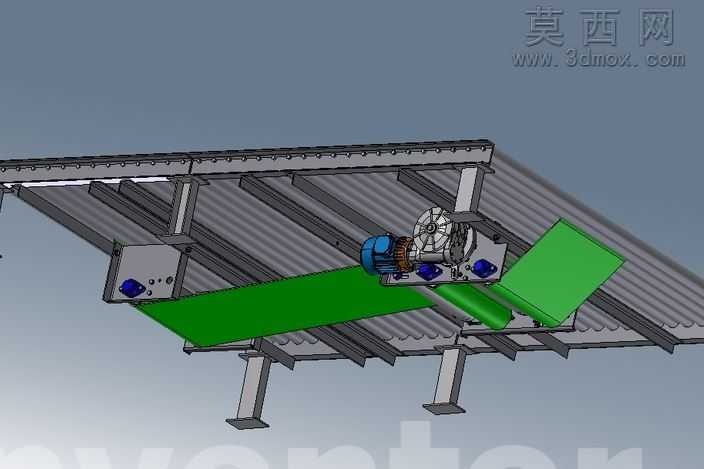

本作品为机动化输送机辊筒的完整三维结构设计，依托三维建模软件完成全参数化建模，对动力输送段的核心传动单元进行了1:1比例的真实还原。建模过程中严格遵循机械设计规范，对每一个零部件的尺寸公差、装配关系都做了精准约束，从驱动端的动力输入部件到辊筒的承载转动结构，所有零件均可实现无干涉装配，能够直接用于后续的工程出图、运动仿真以及生产加工参考。模型的材质渲染贴合工业设备的真实质感，驱动电机外壳采用哑光蓝色工业漆材质，减速箱壳体做了铸铝哑光金属质感处理，传动端的橙色联轴器做了橡胶包覆层的质感表现，安装底座采用钢板焊接后的喷砂金属质感，两侧的轴承座做了深蓝色烤漆效果，输送辊筒表面做了光滑的金属辊面质感，侧边的输送护板采用绿色工业输送带护板的哑光塑料质感，整体渲染效果层次分明，能够清晰区分不同功能的零部件，直观展现设备的结构组成。结构设计上，整套辊筒驱动单元采用电机搭配减速箱的直连传动方案，通过安装底板将动力单元与输送机机架牢固连接，轴承座对辊筒转轴形成两端稳定支撑，动力经减速箱降速增扭后直接传递给输送辊筒，带动辊筒转动实现物料的平稳输送，安装板上预留了标准的螺栓安装孔、定位销孔以及张紧调节结构，方便现场安装时调整传动张紧度，保证传动效率与运行稳定性。设计思路围绕动力输送场景的实际需求展开，兼顾了结构可靠性、安装便捷性与维护便利性，整套结构紧凑，动力传递路径短，传动效率高，能够适配各类轻型、中型物料的自动化输送场景，可直接作为辊筒输送机、动力输送线的核心驱动单元参考，也可用于相关机械设计的教学演示、方案验证环节，帮助设计人员快速理解动力辊筒的传动原理与装配逻辑，缩短同类设备的开发设计周期。
