食品加工清洗用双弯道输送系统设计

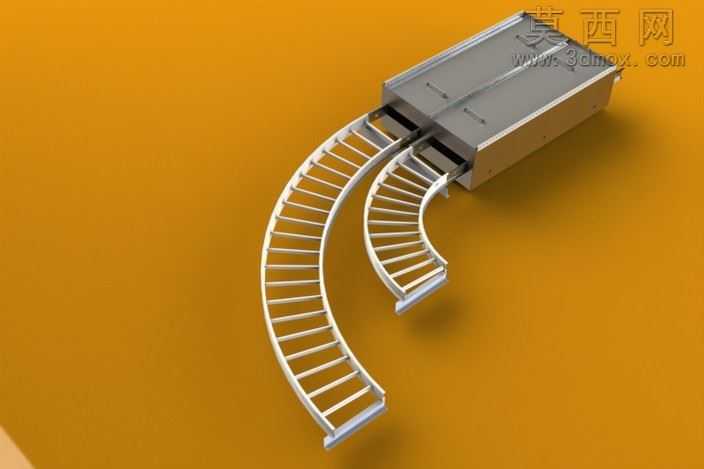

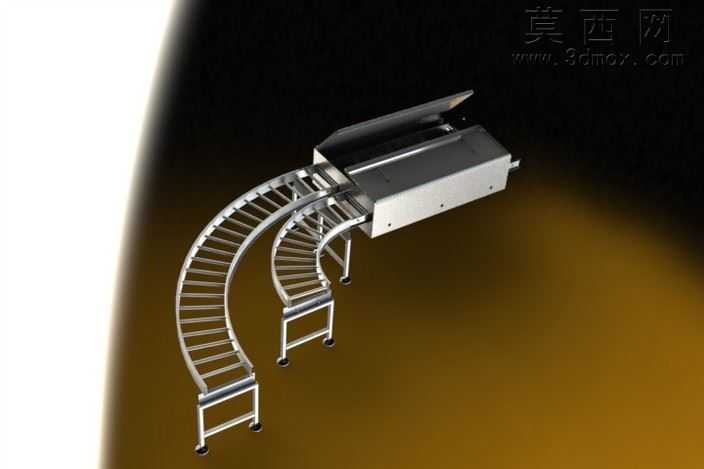

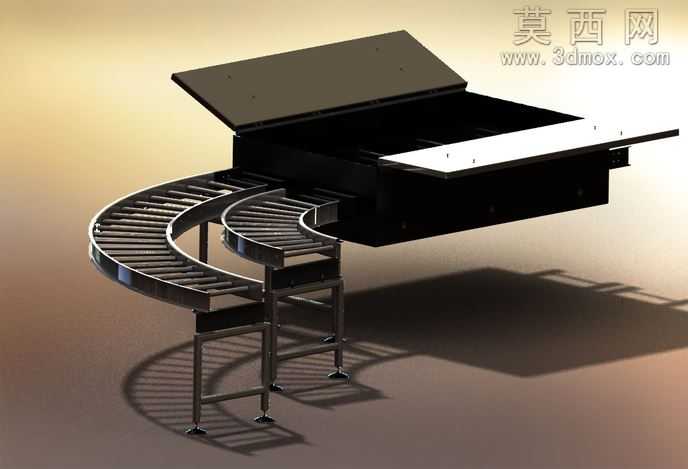

本作品为面向食品加工清洗场景设计的双弯道输送系统三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循食品加工设备的卫生设计规范，所有结构边角均做圆弧过渡处理，避免卫生死角，适配食品生产场景的清洁需求。模型整体由直线进料段、双道90度弯道输送段、出料衔接段三部分构成，双弯道采用同心不同径的布局设计，可实现两路物料同步转向输送，有效节省生产车间的占地空间，适配紧凑布局的食品清洗生产线。建模阶段对输送链板、弯道导轨、机架支撑、侧边防护结构均做了独立零件建模与虚拟装配，所有配合关系均按照实际机械装配逻辑添加，可实现输送动作的运动仿真模拟，直观呈现设备运行时的物料输送轨迹。渲染阶段采用暖橙色纯色背景突出设备主体，金属材质部分区分了机架的哑光不锈钢质感与链板的亮面金属质感，弯道导轨的光滑曲面做了高光反射处理，清晰呈现结构的曲面流畅度，出料端的箱体结构做了细微的拉丝纹理处理，还原食品级不锈钢设备的真实材质表现。设计思路上，该输送系统针对食品清洗工序的需求，将输送路径设计为双弯道结构，可在输送过程中配合上方喷淋清洗组件，延长物料在清洗区域的停留路径，无需额外增加生产线长度即可提升清洗效果，双道独立输送的设计可同时实现不同品类物料的同步输送与清洗，提升生产效率。模型结构设计充分考虑了实际生产的安装与维护需求，机架底部预留了可调脚轮的安装位置，可根据现场工况调整设备高度与水平度，输送链板采用模块化拼接设计，后期维护更换无需拆解整体机架，降低设备运维成本，整体结构无突兀外凸部件，符合食品生产车间的安全操作规范。
