Grex1/8惠普压缩机喷枪结构设计

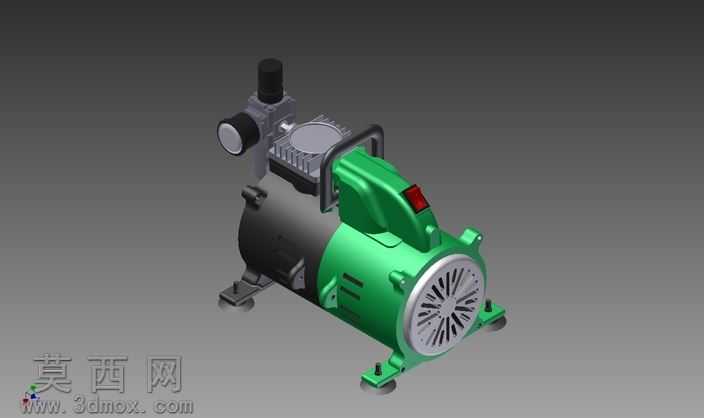

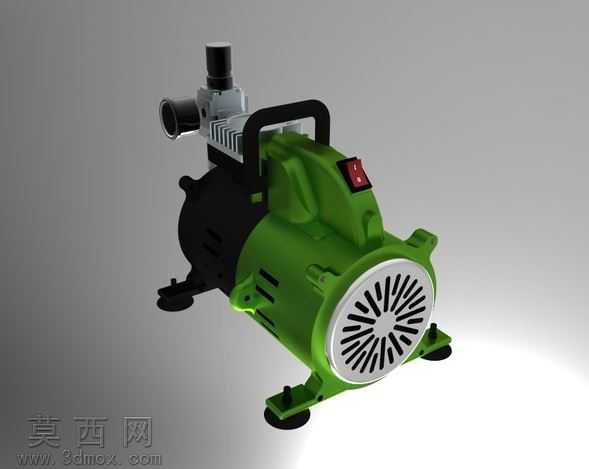

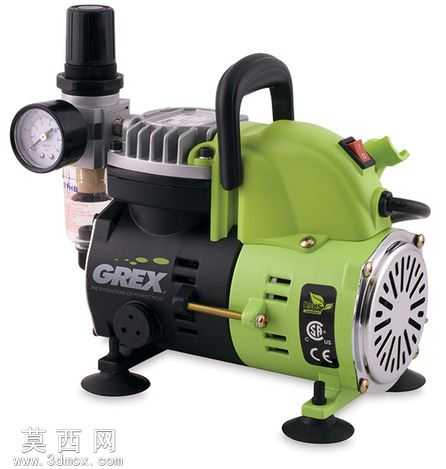

本作品为小型喷涂作业配套的Grex1/8规格惠普压缩机喷枪配套压缩主机三维建模成果，建模过程围绕小型便携空压机的实际功能逻辑展开，完整还原了设备的整机结构与各部件装配关系。建模初期参考民用小型喷涂场景的使用需求，确定了紧凑便携的整体布局，将动力单元、压缩泵体、散热结构、操作控件、支撑结构整合为一体化机身，兼顾使用时的握持移动便利性与运行稳定性。模型构建过程中，首先完成核心电机壳体的曲面建模，对机身的流线型外壳做了平滑过渡处理，还原了绿色工程塑料外壳的材质质感，针对壳体上的散热开槽做了等距阵列的细节处理，保证开槽尺寸均匀、排布规整，与实际产品的散热结构完全一致。前端散热端盖采用放射状格栅设计，建模时通过圆周阵列命令生成均匀的通风槽，还原端盖的防护与通风双重功能。顶部的提手结构做了圆角过渡处理，匹配实际握持的人机尺寸，提手与机身的连接位置做了加强筋结构建模，保证结构强度的设计合理性。机身侧面的红色电源开关做了凸起式按键建模，还原操作控件的辨识度与按压手感设计。泵体连接部位的金属接头、黑色进气接口都做了独立零件建模，还原金属材质的哑光金属质感，接口处的螺纹细节做了简化处理，在保证装配关系准确的前提下控制模型整体面数，兼顾展示效果与文件通用性。底部的四个橡胶减震脚垫做了独立建模，还原橡胶材质的哑光质感，脚垫与机身底座的连接位置做了安装凸台结构，匹配实际设备的减震设计，降低运行时的震动传递。模型渲染阶段，为不同部件匹配了对应的材质属性：机身外壳采用半哑光工程塑料材质，调整了合适的粗糙度与反射参数，还原塑料外壳的真实质感；金属泵体、接头部位采用哑光金属材质，添加细微的磨砂纹理，避免金属材质过于突兀；橡胶脚垫、提手防滑部位采用软质橡胶材质，调整了较低的反光度，还原橡胶的哑光质感；红色开关采用亮面塑料材质，突出操作控件的视觉辨识度。灯光布置采用工作室三点布光方案，主光源从侧上方照射，勾勒出机身的轮廓线条与曲面过渡，辅助光源补充暗部细节，避免散热槽、接口位置出现死黑区域，背景采用渐变灰色背景，突出设备主体的结构展示。建模过程中曾尝试适配空气调节器的调节阀结构，经过多次结构匹配验证后，最终回归小型喷涂专用空压机的原始结构定位，保证各部件的装配逻辑符合实际产品的运行原理，所有零件的配合间隙、安装位置都经过尺寸校验，不存在干涉问题，可用于产品结构展示、喷涂设备原理讲解、相关课程教学演示等场景，模型包含STEP通用格式文件，可适配多数三维软件打开编辑，同时附带渲染效果图，直观展示设备的外观与结构特点。
