多层级缆索驱动张力升降输送结构设计

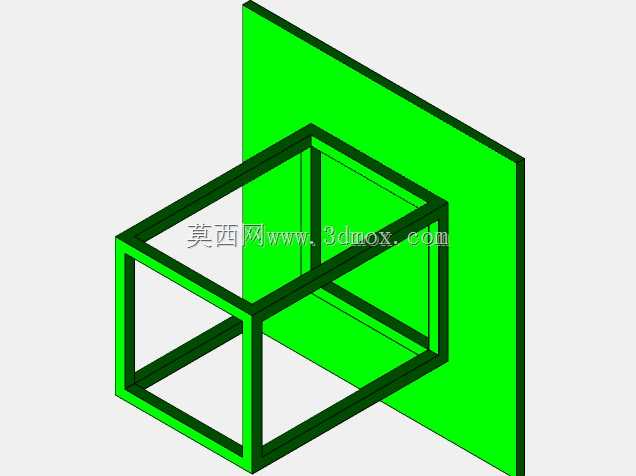

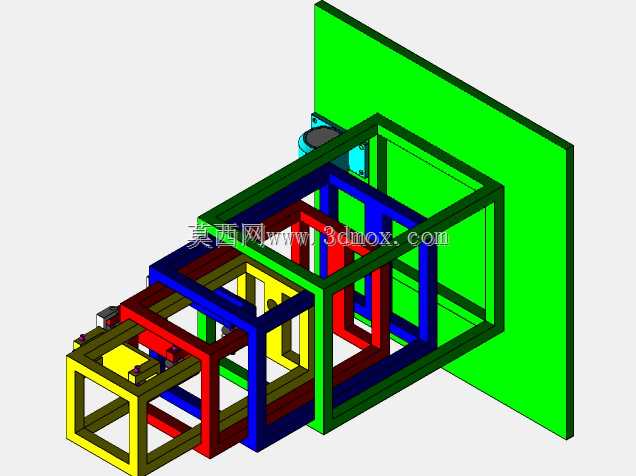

在多层建筑垂直运输场景中，缆索驱动的升降结构是承担人员、物料跨楼层转运的核心机械单元，这套张力升降结构的设计，完全围绕常规楼宇内井道安装的实际边界展开，没有采用一体化焊接的整体轿厢框架，而是用不同色彩区分的多级嵌套框体做分层承载，每一层框体对应不同的载重承载区间，最外侧与安装基面贴合的绿色框体是整套设备的固定支撑基准，安装时直接与井道内壁的预埋承重构件做刚性连接，框体上预留的安装孔位完全匹配常规住宅、商用楼宇井道的预埋件排布间距，不需要额外做基面改造就能完成固定。

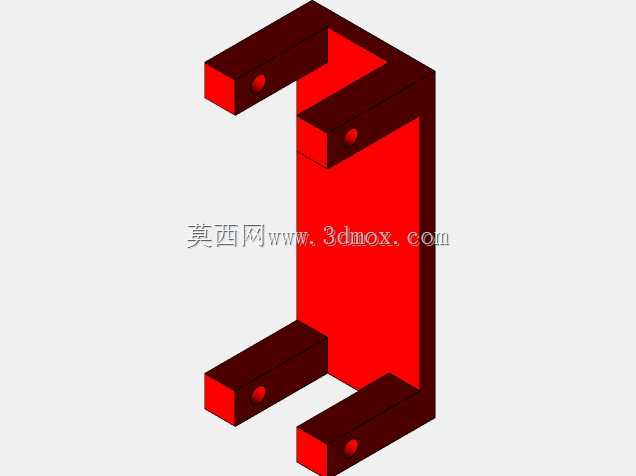

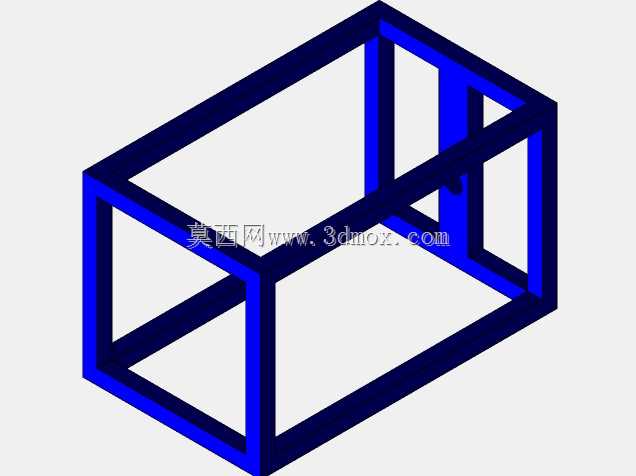

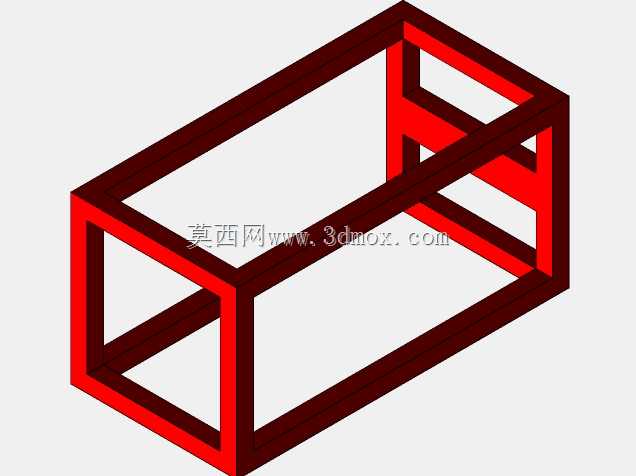

嵌套在绿色基准框内部的蓝、红、黄三层活动框，是这套升降结构的核心伸缩承载单元，区别于传统单轿厢整体升降的结构，多级嵌套的框体可以在有限的顶层高度空间内，实现更大的升降行程，每一层活动框的侧边都配置了对应的导向限位结构，沿着基准框内侧的导轨做垂直方向的滑动，框体之间的滑动配合面预留了0.2-0.5mm的间隙，既可以避免升降过程中出现卡滞，也能控制框体横向晃动量在安全允许范围内，不会因为多层嵌套带来运行精度的损失。

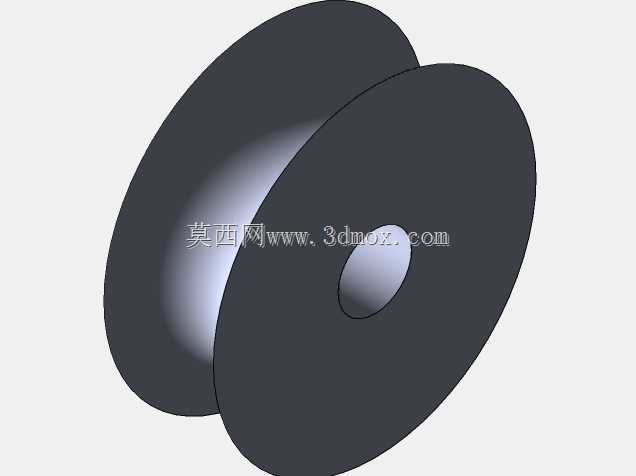

整套结构的动力传递依靠缆索与滑轮组完成，驱动单元布置在固定基准框的上部侧边位置，不需要额外占用井道顶部的机房空间，对于低层建筑的加装场景适配性更强，缆索的排布沿着每一层活动框的边角位置做对称固定，保证升降过程中每一层框体的受力均匀，不会出现偏载导致的框体倾斜，张力调节结构集成在缆索与框体的连接端，日常维护时不需要拆解整体框架，就能完成每一根缆索的张力校准，避免长期运行后因为缆索张力不均带来的受力偏载问题。

从安装边界来看，整套结构的外轮廓尺寸完全适配常规2吨载重的井道预留空间，固定基准框的背面为整面安装贴合面，安装时只需要保证基面的平面度误差在每米2mm以内，就能满足整套结构的安装精度要求，不需要额外做复杂的调平结构。活动框的内部承载空间可以根据实际使用需求做适配调整，最内侧的黄色框体作为最终的承载平台，台面预留了标准的轿厢地板安装孔位，后续可以直接加装轿厢壁、轿门等配套组件，不需要对主体框架做二次加工。

设计过程中针对多层嵌套结构的受力变形做了针对性优化，每一层框体的型材截面选型都经过受力校核，固定基准框采用更大截面的矩形型材做主体框架，承受整套设备的全部静载与动载，向内依次嵌套的活动框根据自身承载的重量区间，选用对应截面的型材，在保证整体结构强度的前提下，尽可能降低活动部分的自重，减少驱动单元的负载，提升运行过程中的能效表现。框体之间的限位位置设置了缓冲结构，在升降行程到达上下极限位置时，多级框体之间不会出现刚性碰撞，降低运行过程中的冲击噪音，也能延长结构的整体使用寿命。

这套结构的应用场景并不局限于常规的乘客电梯，在工业厂房的多层物料转运、老旧小区的加装电梯、小型仓储的垂直货梯场景中都能适配，因为采用了多级嵌套的伸缩结构，对于顶层高度不足的安装场景有更好的适配性，不需要像传统电梯那样预留足够的顶层缓冲空间就能满足安装要求。结构的整体模块化程度较高，每一层框体都可以作为独立的单元在工厂预制完成，现场安装时只需要按照嵌套顺序完成组装，连接对应的缆索与导向件就能完成主体结构的安装，相比传统整体焊接的电梯框架，现场安装的工作量能降低40%左右，也减少了现场焊接带来的防腐层破坏、焊接变形等质量问题。

在运行逻辑上，多级框体的升降动作可以根据实际的停靠楼层高度做匹配调整，不需要每次都将全部活动框伸出，在低楼层停靠时只需要伸出内侧的几层活动框就能到达对应高度，进一步降低运行过程中的能耗，也减少了不必要的结构磨损。导向结构采用了滑动配合加自润滑衬套的设计，日常使用过程中不需要频繁加注润滑脂，维护周期更长，适合在一些维护条件有限的场景中使用。缆索的排布做了防脱槽设计，每一个滑轮位置都设置了防脱挡边，即使在设备运行过程中出现缆索松弛的情况，也不会出现缆索脱出滑轮槽的安全隐患，整套结构的安全冗余设计完全覆盖了常规升降设备的安全要求，在实际选型应用时，可以根据具体的载重需求、升降行程要求，调整对应框体的型材规格与缆索直径，不需要对整体结构方案做大幅修改就能适配不同的使用场景。
