拖车回转支承滚珠轴承转盘结构

　　该回转支承结构主要面向拖挂车辆、低速重载回转平台以及需要相对旋转承载的连接部位，核心作用是在上下两个安装基体之间同时传递轴向载荷、径向载荷和倾覆力矩，并保证转动过程连续、平稳。与普通单列深沟球轴承相比，这类转盘件的直径远大于截面高度，安装孔沿圆周分布，结构上更接近一个完整的环形回转关节，适合车架与转向架、挂车牵引转盘、平台底座之间的大尺寸连接。

　　从工程使用场景看，拖车在牵引转向时，前部牵引机构相对后部承载车架会产生绕竖直轴线的角度变化。若直接采用刚性连接，轮胎会产生侧向滑移，车架也会承受附加扭转。滚珠转盘置于两者之间后，可让上部承载结构与下部行走结构绕中心自由回转，同时把货台载荷传递到车桥和轮胎。农用拖车、场内转运挂车、工程机械附属平台以及一些低速回转工装，都可采用类似结构。它不追求高转速，而强调低速摆动、长期承载、抗污染和安装维护便利。

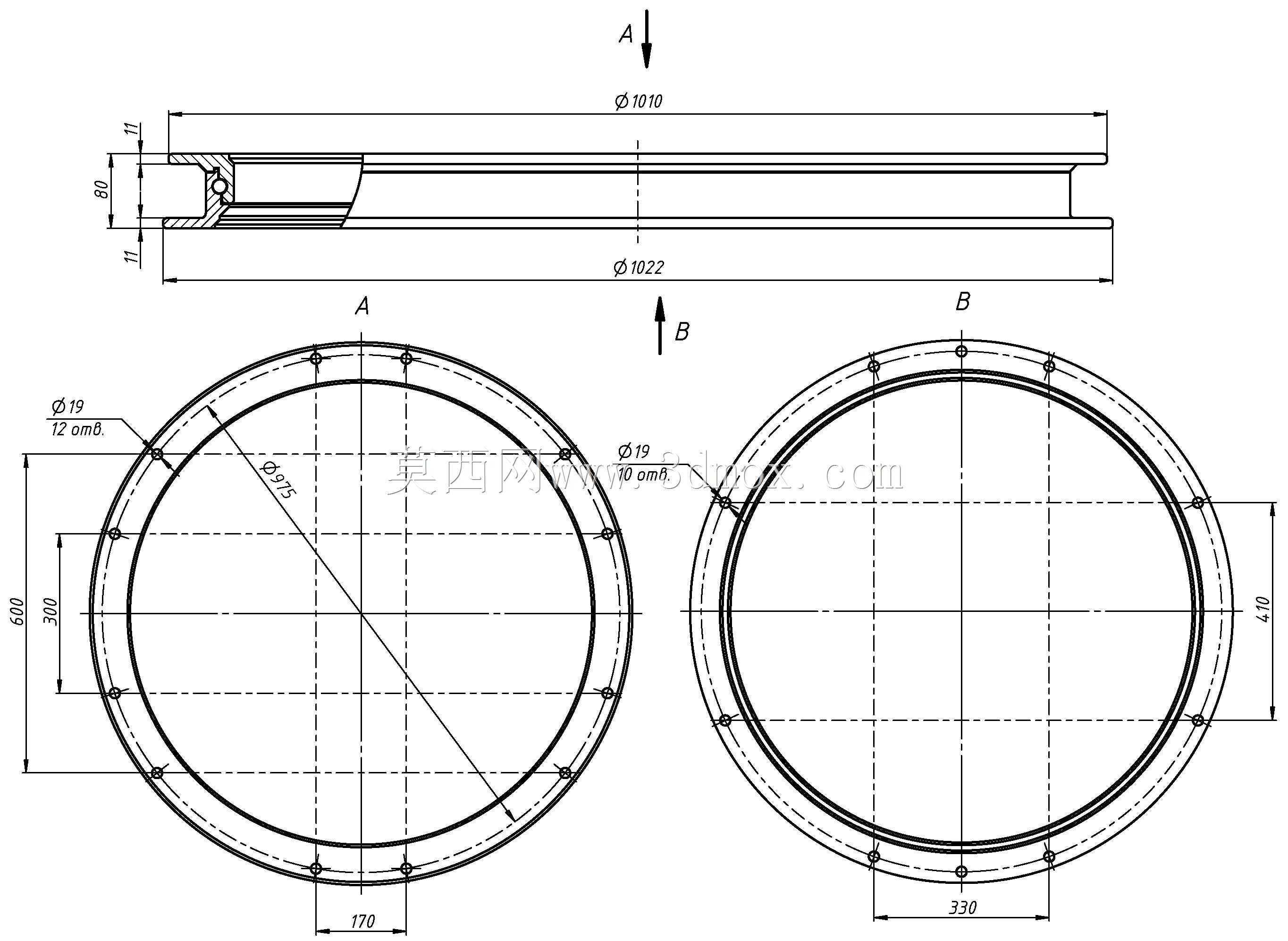

　　图纸中给出的外形边界以环形盘体为主，最大外径约为1022mm，上端环形配合尺寸约为1010mm，截面总高度约为80mm。这样的尺寸比例说明该件属于薄型大直径回转支承，径向占用空间较大，轴向高度却相对紧凑，适合安装在拖车车架横梁与转盘架之间。上下法兰面上布置有多个安装孔，孔位沿圆周均布，孔径在图中约为19mm。装配时可通过螺栓将外圈与一个机架固定、内圈或另一环体与相对转动件固定，也可根据整车结构反向安装。选型和建模时不能只关注外径，还需要核对螺栓孔分布圆、孔数、环面宽度、密封位置以及相邻车架梁的避让空间。

　　结构内部采用滚珠作为滚动体，滚道位于环形截面内部，滚珠沿圆周连续排列，承受垂直方向压力的同时，通过滚道接触角约束径向串动和翻转趋势。图纸剖视中可以看到上下环体形成近似封闭的滚道空间，滚珠被约束在滚道内，环体外侧设有台阶和密封边界。对于拖车这类户外作业设备，灰尘、泥水、砂石和草屑容易进入回转面，因此装配时应在滚道内填充润滑脂，并检查密封间隙；维护周期内需要通过油嘴补充润滑，避免滚珠和滚道出现干摩擦、点蚀或压痕。

　　设计思路上，该件把轴承功能与法兰连接功能合为一体。普通轴承需要额外设计轴承座、压盖和止口，而转盘轴承本身带有安装孔和较宽的支承面，可直接承担机架连接任务。环体厚度虽然不大，但通过大直径分布的螺栓群和宽环形接触面，能够把集中载荷分散到整个圆周上。倾覆力矩作用下，一侧滚珠和滚道承受较大接触载荷，另一侧则起到约束和平衡作用，因此螺栓预紧、支承面平面度以及车架刚度都会影响实际寿命。若安装基面焊接后变形过大，即使轴承本身加工合格，也可能出现转动卡滞、局部异响或早期磨损。

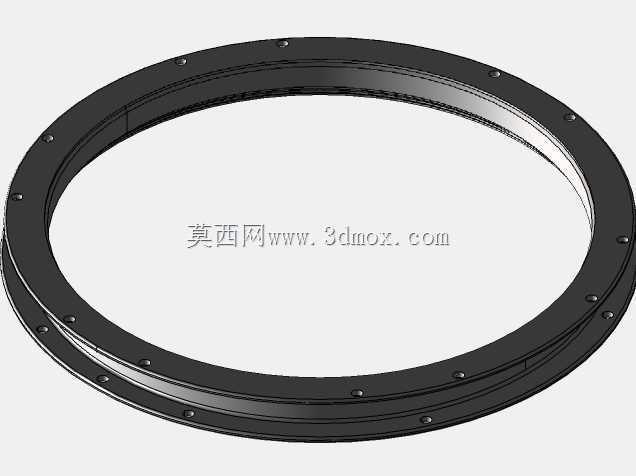

　　三维建模时应优先建立回转中心轴线，再按剖视轮廓绘制内外环截面，利用旋转特征生成主体环体。滚珠滚道不能简单按普通矩形槽处理，需要依据圆弧接触轮廓建立曲面，保证滚珠与滚道的几何关系正确。安装孔可按圆周阵列生成，建模时应保留孔位中心圆、孔径、沉孔或倒角特征，以便后续出工程图和装配校核。密封槽、润滑孔、吊装或工艺缺口若在实际产品中存在，也应在详细设计阶段补充。对于结构分析，可将上部货台载荷简化为均布压力或节点载荷，把螺栓孔附近设为连接边界，重点观察滚道接触区域、环体变形和螺栓受力分布。

　　安装边界方面，上部承载面应保持平整，焊缝不得凸入轴承贴合区；下部转盘架需要有足够的环形支撑，不能仅用几根窄梁局部托住外圈。螺栓应按对角顺序逐步拧紧，使环体受压均匀。装配后应手动转动上部结构，检查全周是否存在干涉、卡顿和异常间隙。若拖车载荷偏置严重，或转向时受到较大横向冲击，应复核轴承额定动载荷、静载荷以及螺栓等级，不能仅凭外径相近进行替换。

　　从使用性能看，这种滚珠转盘的优势在于结构成熟、转动阻力小、承载面积大、安装方式直观。它在低速、频繁小角度回转以及重载静置工况下具有较好的适应性。相比滑动摩擦式转盘，滚珠结构降低了转向力矩，牵引时轮胎磨损更小；相比小型标准轴承，它又能提供更大的螺栓分布圆和更稳定的抗倾覆能力。实际设计中，还需结合挂车总质量、轴荷、转向角度、行驶速度、路面冲击和润滑条件综合确定尺寸，而不是把它作为单一环形零件孤立处理。
