复合弓用偏心双凸轮结构三维建模

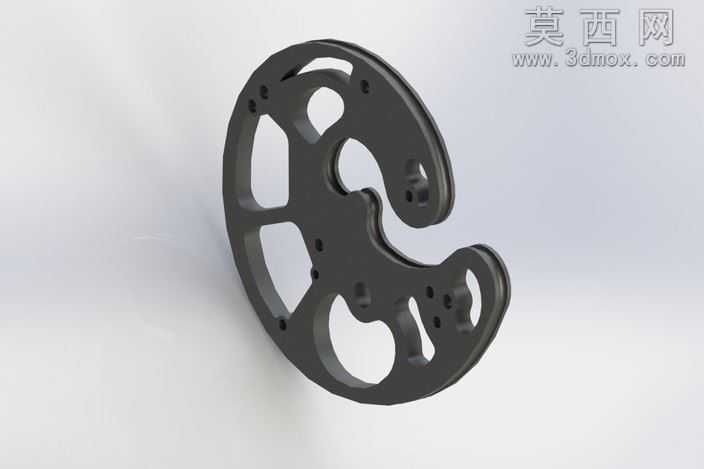

本作品为复合弓配套的偏心双凸轮结构三维建模成果，建模阶段以复合弓动力输出的实际功能需求为核心逻辑，先梳理双凸轮在复合弓拉弓、蓄能、撒放全流程的运动轨迹，确定凸轮的轮廓曲线参数：通过反复推演拉距变化过程中弓弦的缠绕路径，调整凸轮基圆、偏心段、省力段的曲率衔接，保证轮廓曲线顺滑无拐点，避免运动过程中出现弓弦卡顿、受力突变的问题。建模过程中优先完成凸轮主体的基体特征搭建，通过草图绘制精准定位每一处镂空结构的位置与轮廓，这些镂空并非单纯的装饰设计，而是在保证结构强度的前提下尽可能降低零件自重，减少凸轮转动过程中的转动惯量，让开弓与撒放的动作更加跟手顺畅。针对凸轮上的各类安装孔位，建模时严格匹配复合弓轮组的装配公差要求，区分弓弦固定孔、副弦定位孔、轮轴安装孔的孔径与深度，所有孔位均做倒角处理，避免尖锐棱边磨损弓弦，延长弓弦的使用寿命。材质与渲染阶段，为还原金属凸轮的真实质感，选用高强度铝合金材质参数，调整金属粗糙度、反光度参数模拟硬质阳极氧化后的哑光黑表面效果，渲染时采用柔和的侧上方打光，清晰展现凸轮表面的轮廓起伏、镂空结构的通透感以及孔位的细节特征，让模型呈现出接近实物加工完成后的视觉效果。结构设计上，该双凸轮采用对称式轮廓设计，保证上下轮组转动时的同步性，让弓片的受力释放更加均匀，提升射箭时的一致性与精度；凸轮边缘的弦槽做了加深处理，能够避免弓弦在高拉力状态下从轮槽脱出，提升使用的安全性；凸轮侧面的减重孔经过受力仿真校验，在轮轴受力点、弓弦拉力点等应力集中区域保留了足够的材料厚度，不会因为镂空设计导致零件强度不足出现变形、断裂的问题。整体建模过程严格遵循机械零件设计的规范，所有特征参数均可直接对接后续的数控加工或3D打印流程，能够为复合弓轮组的设计优化、改装调试提供精准的三维模型参考。
