电脑CPU分体式水冷散热冷头结构设计

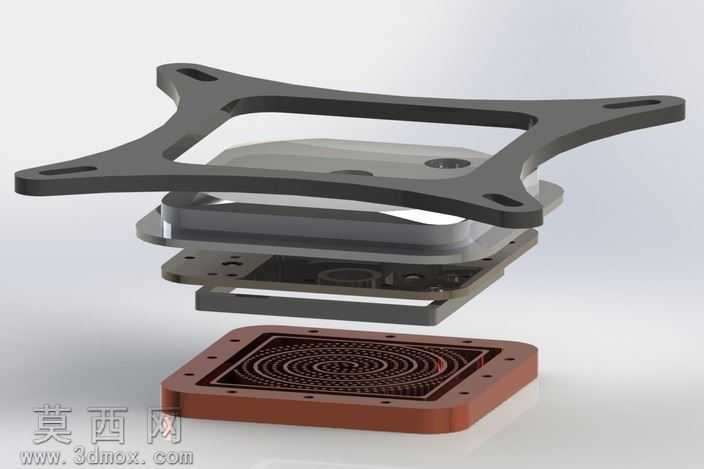

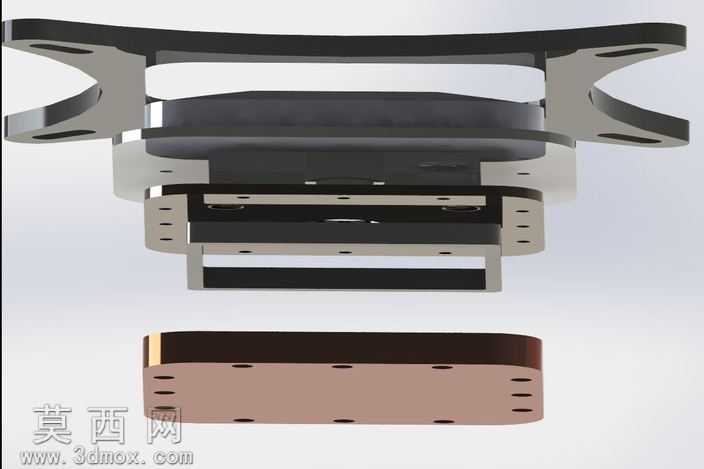

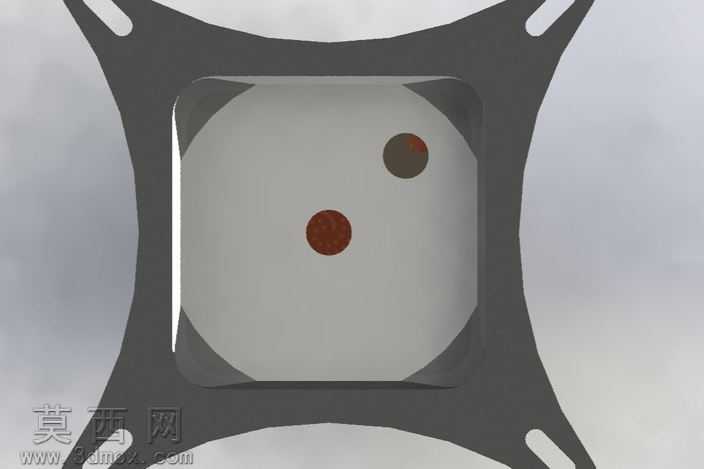

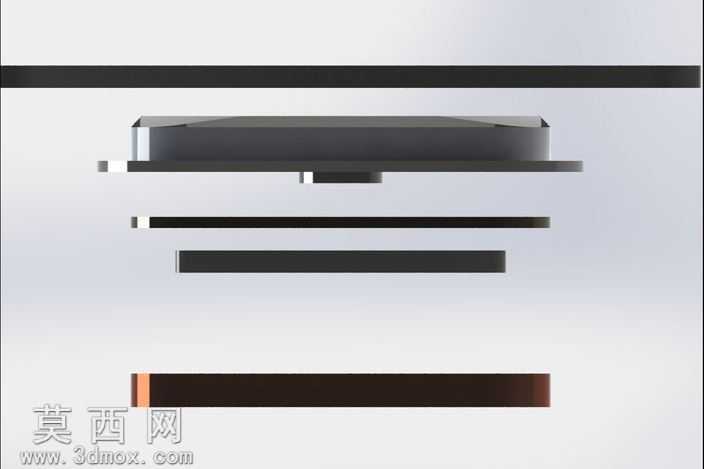

本作品为电脑CPU水冷散热冷头的三维结构设计，建模阶段采用SolidWorks完成全参数化零件建模与装配，整体采用分层堆叠式结构设计，从上至下依次包含安装固定支架、密封压合层、流道腔体、导热底座四个核心功能模块，各零件间通过定位孔与螺丝孔位实现精准对位装配，预留的密封槽位可搭配密封圈实现腔体的防漏密封。设计过程中融合了多款成熟水冷头的结构优势，在导热底座的腔体接触面原创设计了螺旋形导流槽结构，该流道从中心进水位置向外呈涡旋状逐步扩散，可引导冷却液在腔体内形成均匀的螺旋流动路径，尽可能覆盖CPU核心对应的整个导热接触面，避免传统直进直出流道存在的散热死角问题，同时在流道边缘设计了缓流结构，尝试平衡冷却液流动阻力与换热接触面积的关系，在保证流量充足的前提下延长冷却液在腔体内的停留时间，提升热交换效率。建模时充分考虑了加工制造的可行性，所有零件的壁厚、孔位尺寸、边角倒角都做了适配注塑成型与CNC加工的参数调整，避免出现无法脱模或者加工干涉的结构；安装支架采用四角延伸的固定耳设计，孔位参考主流台式机CPU的扣具间距做了适配调整，可兼容多平台的主板安装需求。渲染阶段对不同零件赋予了对应的材质属性：安装支架为哑光磨砂黑色工程塑料材质，金属密封层做了拉丝金属质感处理，导热底座采用红铜金属材质并赋予细腻的金属反光效果，分层爆炸视图的渲染清晰展现了各零件的装配关系与结构层次，直观呈现冷头的内部构造。设计过程中也对结构做了多轮优化调整，针对螺丝孔位公差、流道深度、腔体高度等参数反复校核，尽可能在有限的体积内最大化散热接触面积，同时控制整体流道的阻力在合理区间，避免因流道过于复杂导致水冷系统流量不足影响整体散热效果，整体结构简洁规整，既满足DIY水冷的散热性能需求，也具备实际加工生产的可行性。
