射箭用弓视瞄准固定支架结构设计

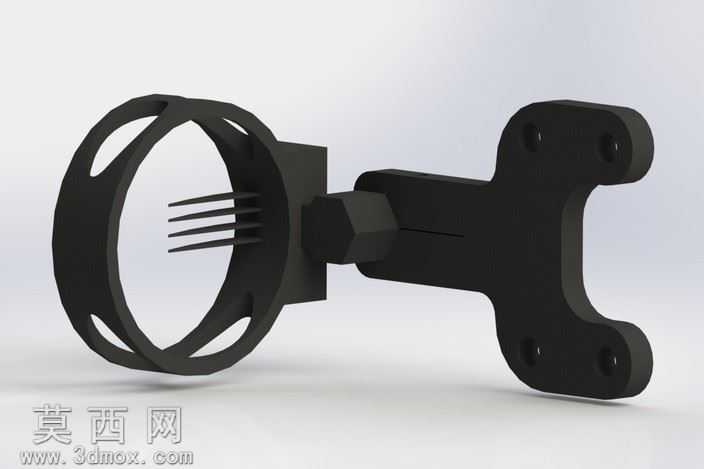

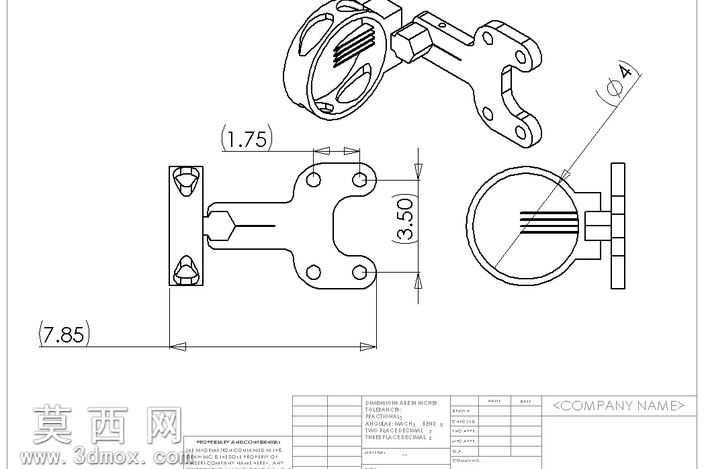

本作品为射箭运动配套的弓用视线瞄准固定支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循公制厘米单位规范，对所有安装孔位、连接结构、轮廓尺寸做了精准的参数约束，确保各部件装配无干涉、尺寸匹配度符合实际使用需求。模型整体采用一体化与分体装配结合的结构设计，右侧为弓身连接固定基座，采用对称式四孔安装布局，四个安装孔位做了沉孔处理，可让固定螺丝完全嵌入基座内部，避免螺丝凸起剐蹭弓身或影响装配平整度，基座与中部连接臂做了加厚过渡处理，提升整体结构的抗扭强度，避免拉弓受力时支架产生形变偏移。中部连接臂采用棱柱式结构设计，设置了角度微调的装配衔接位，可实现瞄准环的前后位置、俯仰角度的细微调整，满足不同使用者的瞄准习惯与不同射距的校准需求，连接部位做了六角形卡位结构，装配后可避免部件转动松脱，提升使用过程中的结构稳定性。左侧为瞄准视线限位环，环体采用轻量化镂空设计，在环壁上开设了多个对称的减重槽，在保证环体结构强度的前提下尽可能降低整体重量，减少支架加装后对弓身整体配重的影响，环体内部设置了多层平行的视线校准栅条，可帮助使用者快速对齐瞄准视线，提升瞄准的精准度与一致性。材质设定上整体采用哑光黑色高强度工程塑料材质，渲染过程中调整了材质的粗糙度与反光参数，还原磨砂哑光的质感，避免使用过程中表面反光干扰瞄准视线，同时该材质具备重量轻、抗冲击、耐磨损的特性，适配射箭运动的户外使用场景。建模过程中对所有棱角位置做了倒圆角处理，既消除了尖锐边角的安全隐患，也提升了部件的结构应力表现，避免受力时边角位置出现应力集中开裂的问题，所有装配面都做了贴合度校验，确保生产加工后可顺利完成组装，各活动调节部位预留了合理的装配公差，既保证调节的顺畅度，也避免间隙过大导致的瞄准偏移问题。
