北美工业大型燃烧鼓风机三维设计

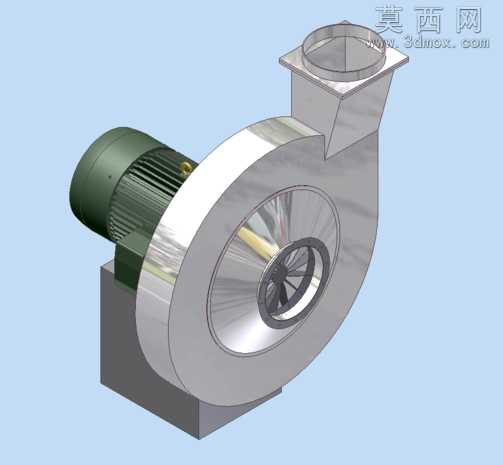

本款燃烧鼓风机采用三维参数化建模完成整体设计，建模过程中严格遵循工业燃烧送风设备的性能参数要求，对各部件的装配公差、配合间隙做了精准设定，确保模型可直接对接生产加工的尺寸校验环节。模型整体采用直连式结构布局，将驱动电机与风机蜗壳通过一体化安装基座整合，省去了传统皮带传动的冗余结构，既缩小了设备整体占地空间，也降低了传动过程中的能量损耗。蜗壳部分采用不锈钢材质设定，建模时通过曲面放样、加厚成型的方式构建出平滑的流道曲面，内壁曲面曲率经过反复调整，可有效减少气流在蜗壳内部的紊流损耗，提升送风效率与风压稳定性，蜗壳出口处采用方形法兰接口设计，法兰上预留的安装孔位完全匹配工业燃烧设备的通用对接标准，可直接适配多数大型工业燃烧炉的送风接驳需求。叶轮部分采用后向式叶片设计，通过圆周阵列命令完成叶片的均匀排布，每片叶片的曲面弧度都经过流体力学方向的优化，既保证足够的送风压力，也能降低叶轮高速旋转时的气动噪音，叶轮与电机输出轴的连接部位做了轴孔与键槽的细节建模，还原了真实的传动配合结构。驱动电机部分还原了散热筋、接线盒、端盖等细节结构，电机外壳采用铸铁材质的哑光质感渲染，与蜗壳的亮面金属不锈钢材质形成清晰的视觉区分，安装基座采用厚重的铸铁结构设计，底部预留了设备安装固定的螺栓孔位，可保证设备高速运行时的结构稳定性。渲染阶段采用工业产品展示常用的浅蓝纯色背景，通过三点布光方案突出金属材质的反光质感与结构轮廓，对蜗壳的曲面反光、电机散热筋的阴影层次都做了精细化调整，清晰展现出设备的整体结构与各部件的装配关系。设计过程中充分考虑了大型工业燃烧场景的使用需求，在保证风压、风量参数达标的前提下，尽可能优化结构的紧凑性与安装便捷性，模型包含完整的装配结构与各独立部件，可用于设备选型展示、安装模拟、教学演示等多个场景。
