方形径向鳍片式散热热沉结构设计

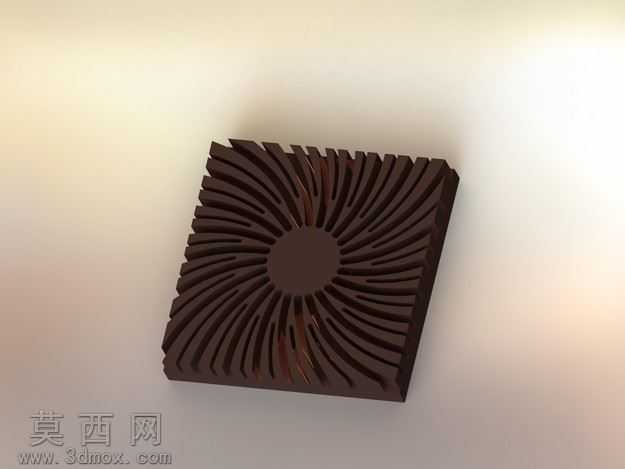

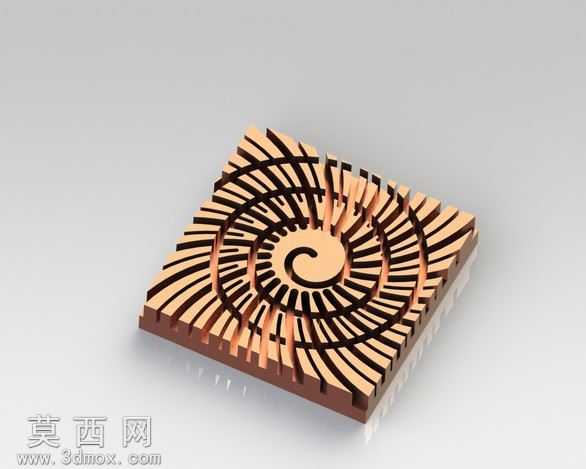

本作品为方形径向鳍片式被动散热热沉，整体采用SolidWorks完成全参数化三维建模，建模过程以中心对称作为核心基准，先绘制方形基座的二维草图，通过拉伸凸台命令生成厚度均匀的基座实体，再以基座上表面几何中心为原点，绘制单条弧形鳍片的截面轮廓，通过圆周阵列命令生成整圈均匀排布的径向鳍片结构，所有鳍片的厚度、高度、弧度参数完全一致，相邻鳍片间预留等宽的空气流通槽道，保证建模阶段就兼顾后续散热气流的流通需求。建模完成后对实体进行圆角处理，所有鳍片的棱边、基座的边角都添加了统一半径的工艺圆角，既避免实际加工时出现应力集中的问题，也让整体外观更具流畅的视觉质感。渲染阶段采用哑光深棕金属材质模拟阳极氧化铝合金的表面质感，材质参数调整为低反光度、高粗糙度的漫反射属性，贴合常规散热件的表面处理工艺，布光采用柔和的侧上方主光源搭配环境补光，清晰呈现出径向鳍片的螺旋放射纹理与立体层次感，同时还原鳍片间隙的阴影细节，直观展现结构的疏密排布。结构设计上，该热沉采用中心向外放射的鳍片布局，相较于传统平行鳍片结构，能够让热流从中心热源位置沿鳍片向四周均匀传导，同时螺旋状的鳍片走向可以引导自然对流的空气沿槽道螺旋流动，延长空气与鳍片的接触路径，提升被动散热的效率，方形基座的设计也更便于与各类方形发热元器件进行贴合安装，基座底面做了平面度约束，保证安装时与发热面的充分接触，降低接触热阻。设计思路围绕小功率被动散热场景展开，在有限的方形安装空间内最大化拓展散热表面积，同时兼顾结构的一体成型可行性，无需额外拼接组装即可通过压铸或铣削工艺完成加工，径向对称的结构也让热沉在任意安装方向下都能保持稳定的散热性能，不会因为安装角度影响空气对流的效果，整体结构紧凑、造型规整，兼具散热实用性与外观设计感。
