栅栏式接线端子排三维结构设计

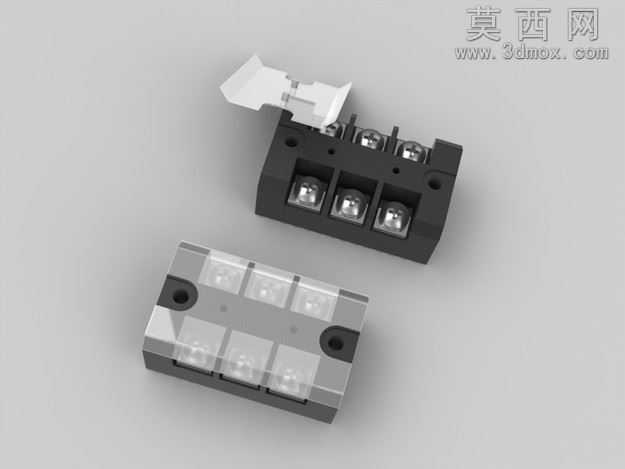

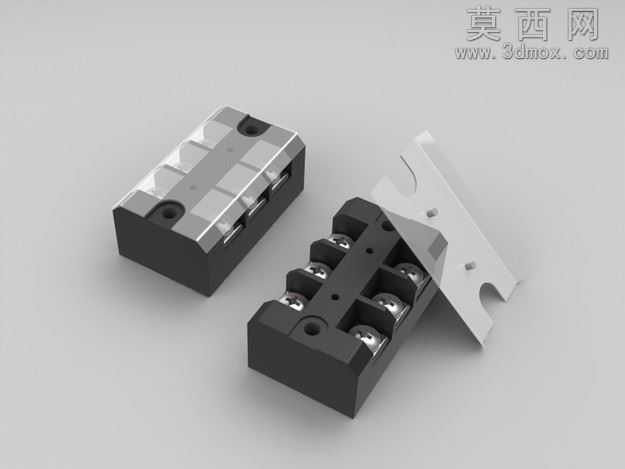

本作品为栅栏式接线端子排的三维建模设计，建模过程采用SolidWorks完成全参数化特征构建，首先绘制绝缘基座的二维草绘轮廓，通过拉伸凸台命令生成基座主体结构，针对基座上的接线位凹槽、螺丝安装孔、定位卡槽等细节特征，依次使用拉伸切除、异形孔向导、线性阵列等命令完成批量特征创建，保证各接线位的间距、孔位尺寸完全符合电气安装的通用规范。金属导电件部分单独建模，先绘制压线端子的截面轮廓，通过拉伸生成导电基体，再对螺丝锁紧位置做压纹结构设计，模拟真实端子的防滑压线效果，同时构建配套的金属保护盖板，在盖板上设计定位卡扣与安装缺口，确保盖板可与基座实现精准的卡扣式装配。材质渲染阶段，绝缘基座赋予黑色阻燃工程塑料材质，调整材质的粗糙度参数模拟哑光塑料的质感，金属导电件与盖板赋予镀镍金属材质，添加轻微的反射效果还原金属件的表面光泽，螺丝部分赋予不锈钢材质，区分不同部件的材质视觉差异。结构设计上采用多位数栅栏式排布，相邻接线位之间设置凸起的隔栏结构，有效避免接线后不同线路之间的短路风险，基座底部设计卡槽结构可适配标准导轨安装，同时预留固定孔位支持螺丝直接固定安装，兼顾两种安装场景的使用需求。建模过程中所有装配配合均采用实际生产的公差标准进行间隙设置，确保各部件之间无干涉，可直接用于后续的工程图导出、3D打印样件验证或者生产开模参考，整体模型细节完整，结构还原度高，完整呈现了工业常用接线端子的全部结构特征。
