A4幅面扫描打印一体机内部机芯结构设计

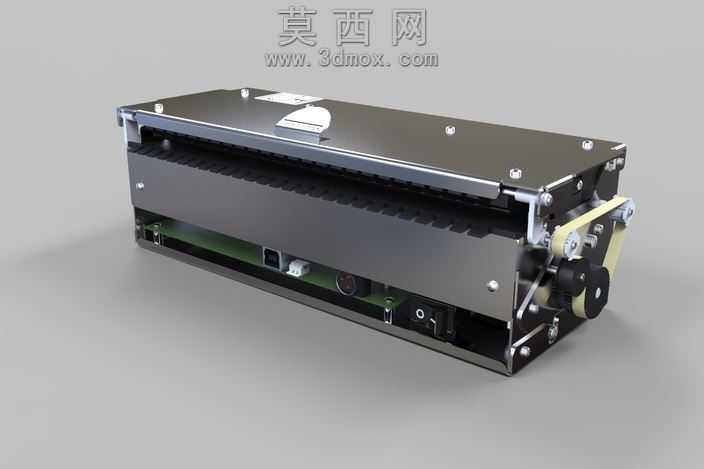

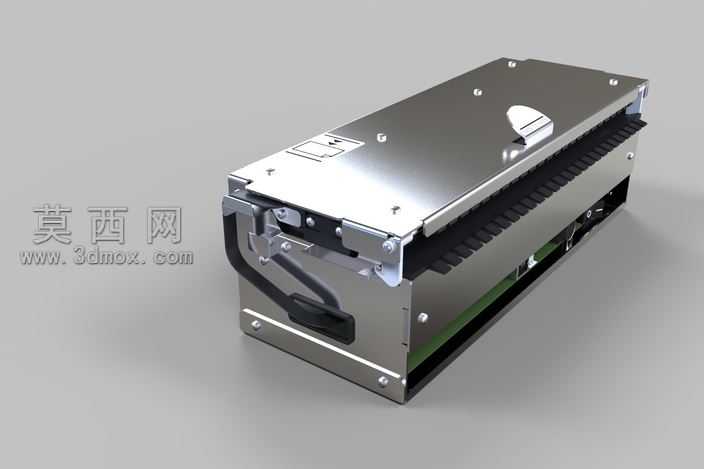

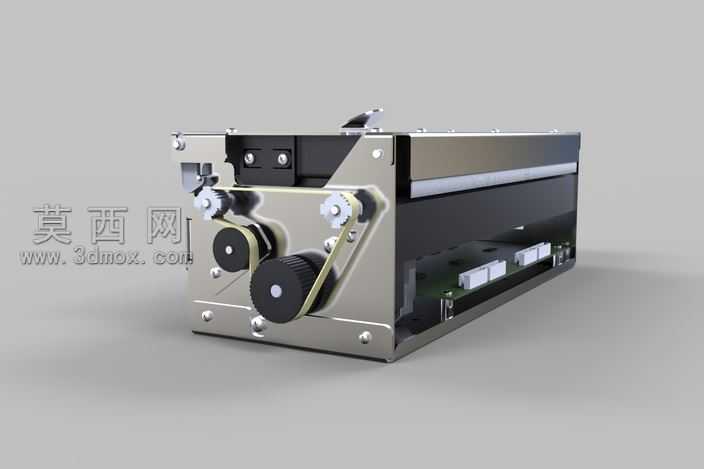

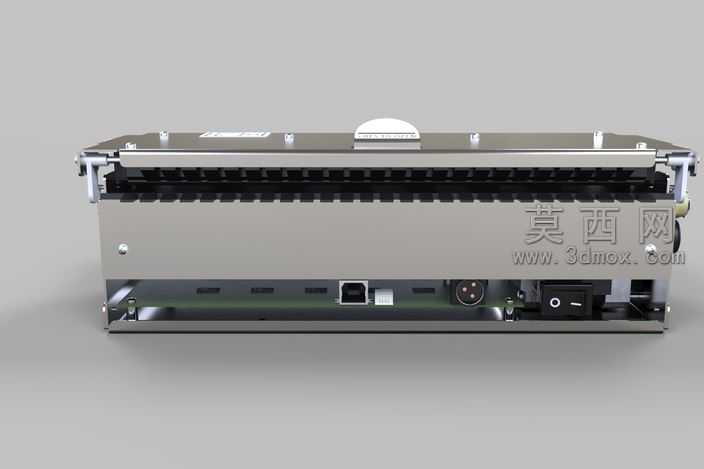

本作品为A4幅面扫描打印一体机的内部机芯三维建模成果，建模过程中严格遵循办公打印设备的实际工程尺寸比例，完整还原了机芯的核心功能模块布局。整体建模从机芯的金属支撑框架开始搭建，框架采用钣金折弯结构的建模逻辑，精准还原了安装定位孔、螺丝固定位的位置与尺寸，确保各功能组件的装配对位精度符合实际生产的公差要求。传动系统部分，建模者细致还原了同步带传动结构、多组传动齿轮、调节手轮以及驱动滚轮的细节，同步带的齿形、齿轮的模数与齿距都按照实际传动比参数进行绘制，手轮表面的防滑滚花纹理也通过纹理映射实现了高还原度呈现，清晰展现了走纸动力的传递路径。在材质渲染环节，金属框架部分采用了拉丝不锈钢与哑光冷轧钢的材质参数，还原金属构件的磨砂质感与边缘的金属反光效果；传动同步带采用黑色橡胶材质，添加了细微的颗粒质感模拟橡胶表面的防滑纹理；齿轮与手轮部分分别使用了工程塑料与硬质金属的材质区分，不同部件的粗糙度、反光度参数经过反复调试，渲染出的效果图具备极强的真实感，能够清晰区分不同构件的材质属性。结构设计上，该机芯采用模块化布局思路，将走纸通道、传动组件、打印头安装位进行分层排布，既保证了A4幅面纸张的平直走纸路径，也预留了后续安装扫描模组、电路控制板的安装空间，各组件之间的装配间隙经过合理规划，既避免了运动部件的干涉问题，也尽可能压缩了机芯的整体体积，适配桌面级办公设备的小型化设计需求。建模过程中对所有运动部件都进行了装配约束校验，确保传动齿轮的啮合间隙、同步带的张紧调节空间都符合机械设计规范，完整呈现了桌面级A4扫描打印设备核心机芯的结构逻辑与工程设计细节。
