贴片式功率电感器三维结构设计

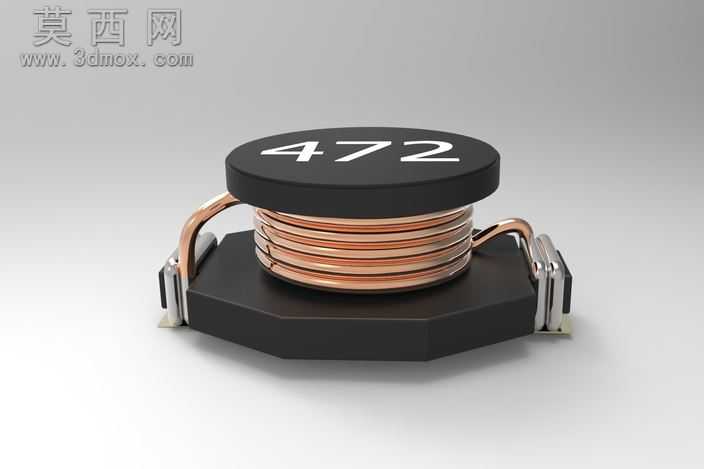

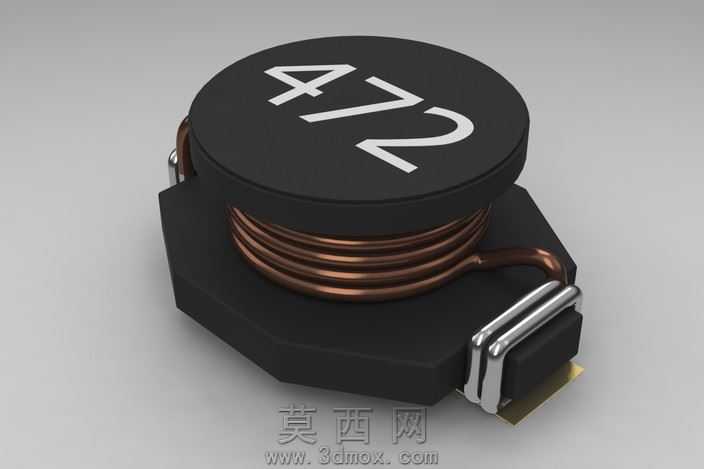

本作品为贴片式功率电感器的三维结构设计，采用SolidWorks软件完成全参数化建模，整体造型还原了量产型贴片功率电感的真实结构与外观特征。建模过程中首先搭建基准坐标系，以八边形底座为基础特征，通过拉伸凸台命令生成底部磁芯基座，基座边缘预留贴片焊盘的安装槽位，焊盘部分采用独立实体建模，通过装配约束与基座精准贴合，还原SMD表面贴装元件的引脚结构。顶部磁盖采用圆形拉伸特征制作，表面蚀刻的数字标识通过包覆命令实现，保证标识的凹陷质感与实物一致。中间的线圈部分是建模的核心难点，采用螺旋线扫描命令生成多匝铜质线圈，线圈匝数、线径、匝间距均参考同规格量产电感的参数设置，线圈两端的引出端通过折弯命令处理，精准搭接到两侧的焊盘上，还原了绕组与引脚的电气连接结构。材质渲染阶段，磁芯部分采用哑光黑色工程塑料质感，添加细微的磨砂颗粒纹理，模拟铁氧体磁芯的真实表面质感；铜线圈部分赋予高光泽金属铜材质，调整反射参数与粗糙度，呈现紫铜绕组的金属光泽与轻微氧化质感；焊盘部分采用镀锡金属材质，添加细微的表面拉丝纹理，还原贴片引脚的焊接面质感。整体场景采用影棚布光，主光源从左上方45度角照射，搭配右侧补光与底部反光板，弱化硬阴影，突出元件的结构层次与材质对比，背景采用浅灰色渐变，让视觉焦点集中在电感本体上。设计过程中严格遵循贴片功率电感的行业尺寸规范，各部件的配合间隙、安装公差均符合电子元器件的生产装配要求，既保证了外观的还原度，也完整呈现了这类磁性元件的内部绕组结构与外部封装形态，可用于电子元器件教学演示、PCB装配仿真、产品宣传素材制作等场景。
